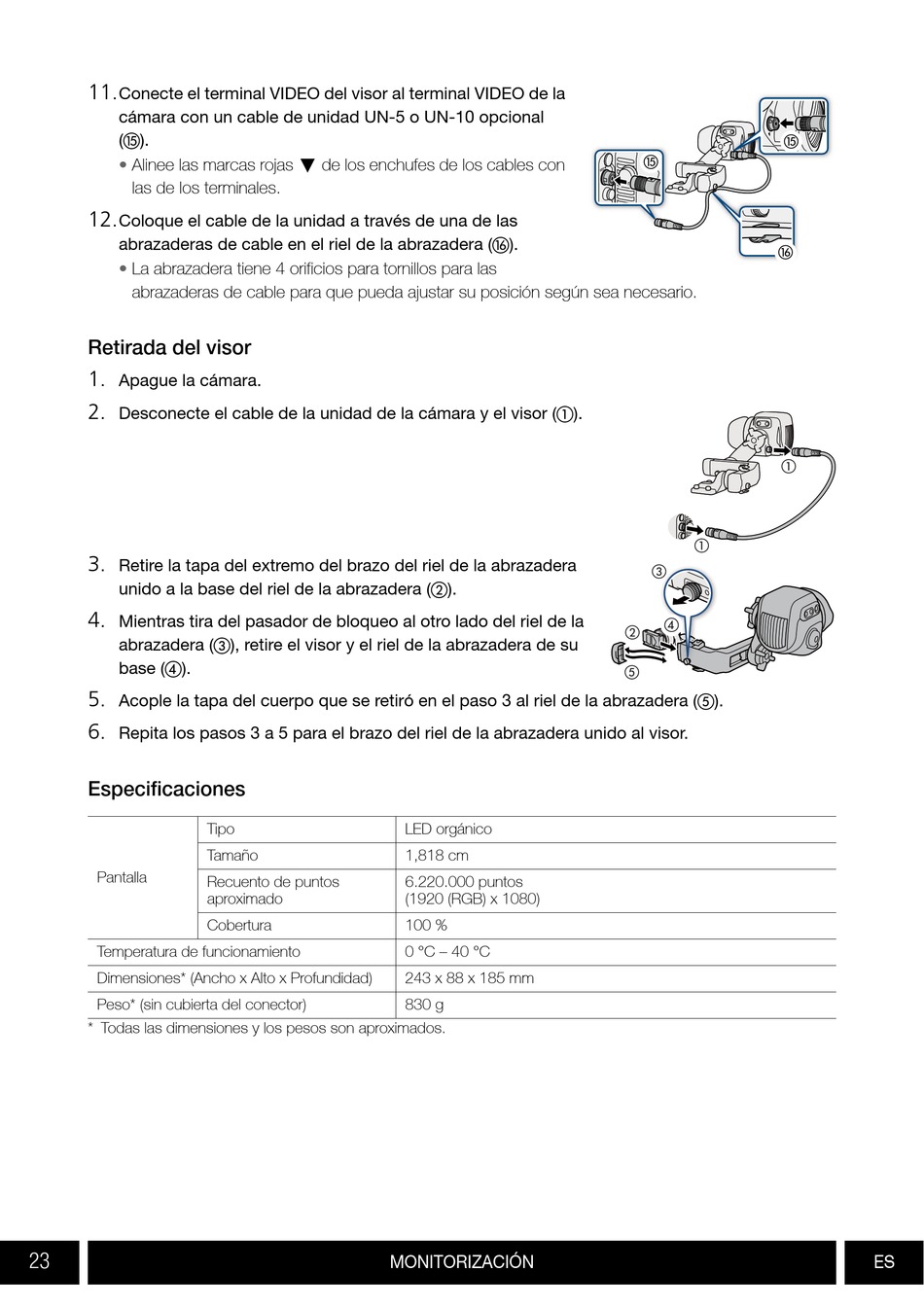

11.
Conecte el terminal VIDEO del visor al terminal VIDEO de la
cámara con un cable de unidad UN-5 o UN-10 opcional
( ).
Alinee las marcas rojas Î de los enchufes de los cables con
•
las de los terminales.
12.
Coloque el cable de la unidad a través de una de las
abrazaderas de cable en el riel de la abrazadera ( ).
• La abrazadera tiene 4 orificios para tornillos para las
abrazaderas de cable para que pueda ajustar su posición según sea necesario.
Retirada del visor
1.
Apague la cámara.
2.
Desconecte el cable de la unidad de la cámara y el visor ( ).
3.
Retire la tapa del extremo del brazo del riel de la abrazadera
unido a la base del riel de la abrazadera ( ).
4.
Mientras tira del pasador de bloqueo al otro lado del riel de la
abrazadera ( ), retire el visor y el riel de la abrazadera de su
base ( ).
5.
Acople la tapa del cuerpo que se retiró en el paso 3 al riel de la abrazadera ( ).
6.
Repita los pasos 3 a 5 para el brazo del riel de la abrazadera unido al visor.
Especificaciones
Pantalla
Temperatura de funcionamiento
Dimensiones* (Ancho x Alto x Profundidad)
Peso* (sin cubierta del conector)
* Todas las dimensiones y los pesos son aproximados.
23
Tipo
Tamaño
Recuento de puntos
aproximado
Cobertura
LED orgánico
1,818 cm
6.220.000 puntos
(1920 (RGB) x 1080)
100 %
0 °C – 40 °C
243 x 88 x 185 mm
830 g
MONITORIZACIÓN ES
