新增功能和镜头兼容性
OU-700 远程操作单元
将远程操作单元连接至摄影机后，摄影机功能的操作方式将与在摄影机上使用控制显示屏、 SELECT
转盘和实体按钮完全一样。有关各个功能的详情，请参阅所用摄影机的使用说明书。
随附的附件
 控制显示屏盖 ( 预先安装在单元上 )
 0.64 cm (1/4") 六角头螺栓 ( 2 个 )

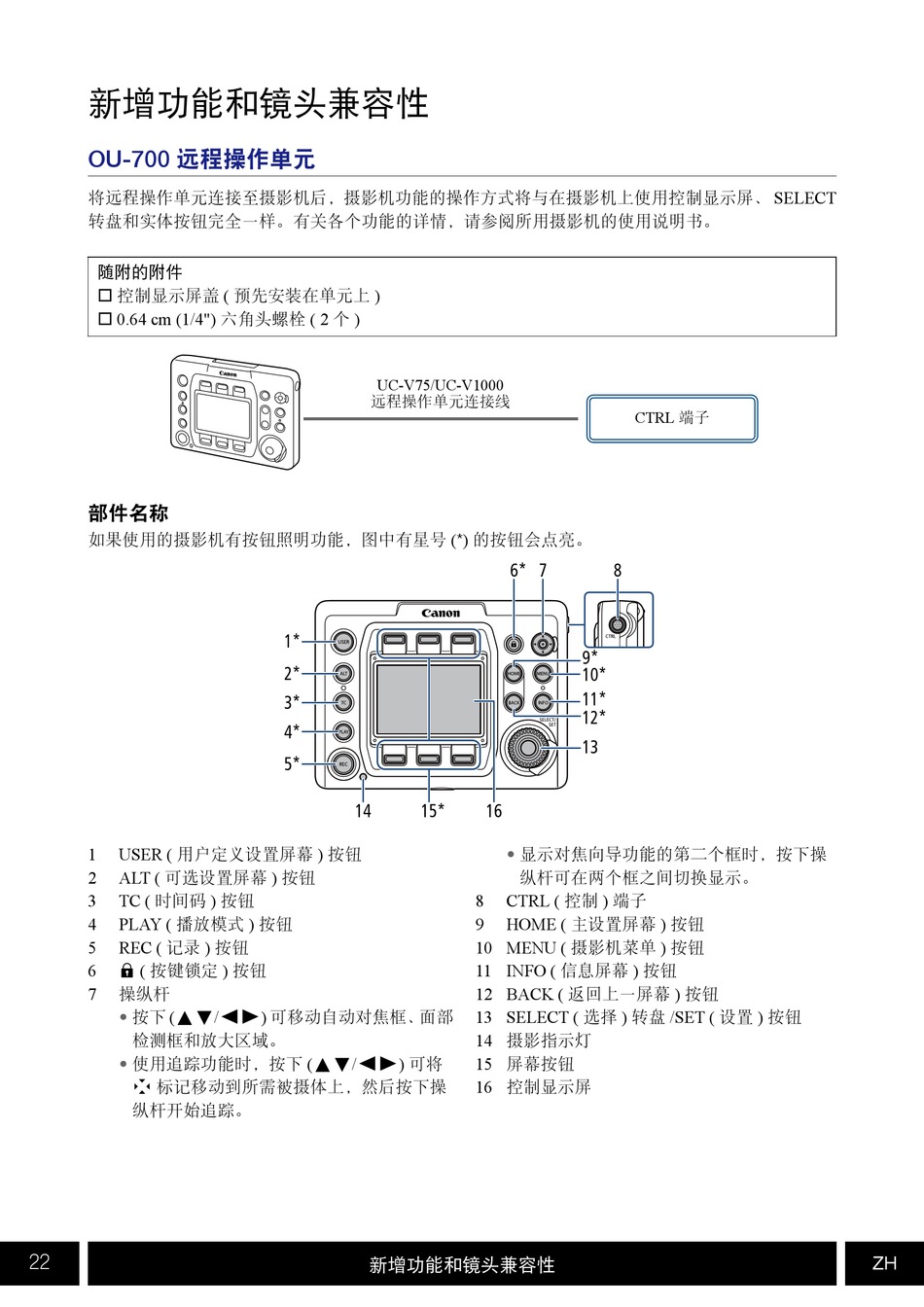

部件名称
如果使用的摄影机有按钮照明功能，图中有星号 (*) 的按钮会点亮。
1 USER ( 用户定义设置屏幕 ) 按钮
2 ALT ( 可选设置屏幕 ) 按钮
3 TC ( 时间码 ) 按钮
4 PLAY ( 播放模式 ) 按钮
5 REC ( 记录 ) 按钮
6 C ( 按键锁定 ) 按钮
7 操纵杆
按下 (ÍÎ/ÏÐ) 可移动自动对焦框、 面部
•
检测框和放大区域。
使用追踪功能时，按下 (ÍÎ/ÏÐ) 可将
•
I 标记移动到所需被摄体上，然后按下操
纵杆开始追踪。
22
UC-V75/UC-V1000
远程操作单元连接线
1*
2*
3*
4*
5*
14 15*
新增功能和镜头兼容性
CTRL 端子
6* 7 8
9*
10*
11*
12*
13
16
显示对焦向导功能的第二个框时，按下操
•
纵杆可在两个框之间切换显示。
8 CTRL ( 控制 ) 端子
9 HOME ( 主设置屏幕 ) 按钮
10 MENU ( 摄影机菜单 ) 按钮
11 INFO ( 信息屏幕 ) 按钮
12 BACK ( 返回上一屏幕 ) 按钮
13 SELECT ( 选择 ) 转盘 /SET ( 设置 ) 按钮
14 摄影指示灯
15 屏幕按钮
16 控制显示屏
ZH
