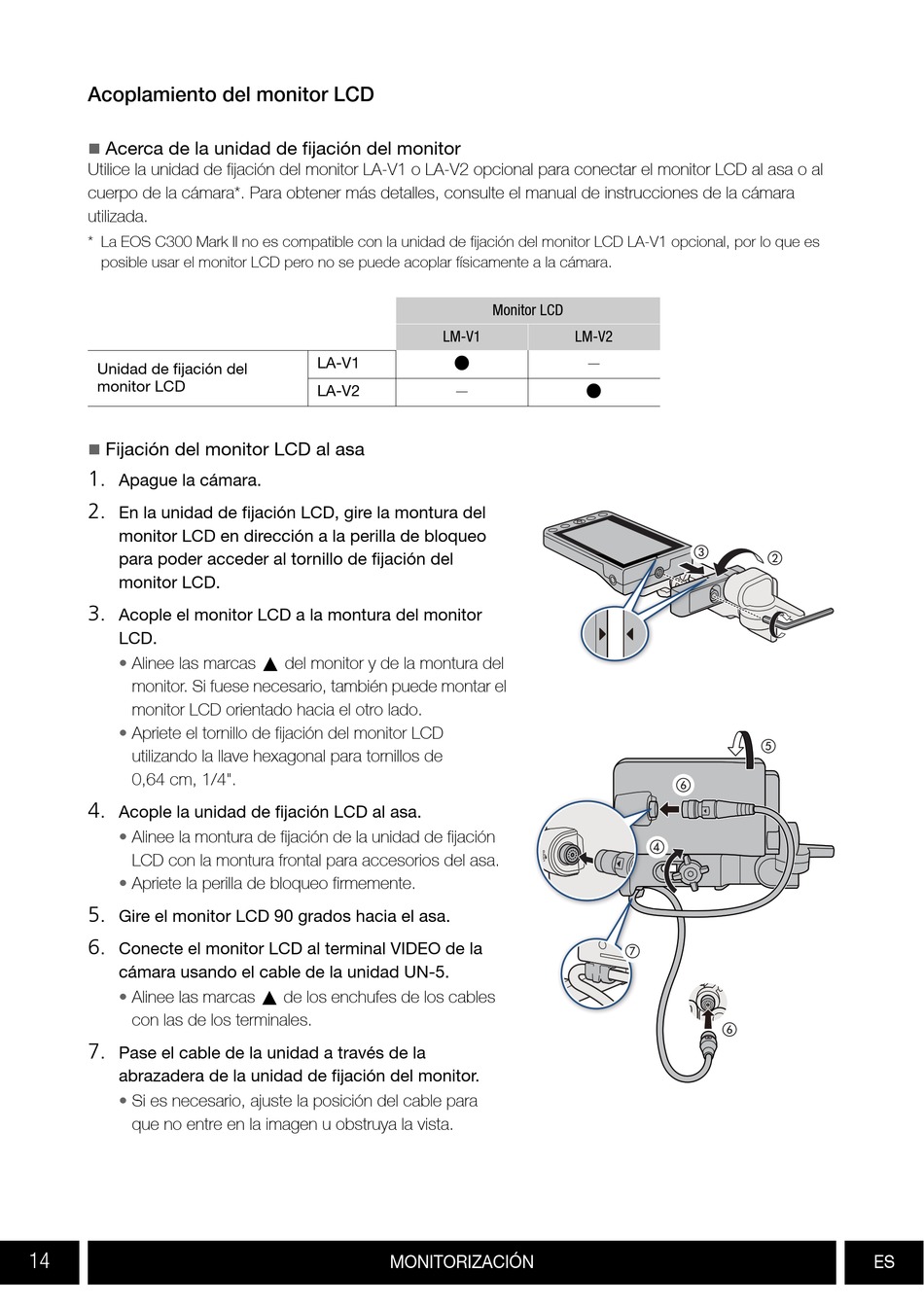

Acoplamiento del monitor LCD
Acerca de la unidad de fijación del monitor
Utilice la unidad de fijación del monitor LA-V1 o LA-V2 opcional para conectar el monitor LCD al asa o al
cuerpo de la cámara*. Para obtener más detalles, consulte el manual de instrucciones de la cámara
utilizada.
* La EOS C300 Mark II no es compatible con la unidad de fijación del monitor LCD LA-V1 opcional, por lo que es
posible usar el monitor LCD pero no se puede acoplar físicamente a la cámara.
Unidad de fijación del
monitor LCD
Fijación del monitor LCD al asa
1.
Apague la cámara.
2.
En la unidad de fijación LCD, gire la montura del
monitor LCD en dirección a la perilla de bloqueo
para poder acceder al tornillo de fijación del
monitor LCD.
3.
Acople el monitor LCD a la montura del monitor
LCD.
Alinee las marcas Í del monitor y de la montura del
•
monitor. Si fuese necesario, también puede montar el
monitor LCD orientado hacia el otro lado.
•
Apriete el tornillo de fijación del monitor LCD
utilizando la llave hexagonal para tornillos de
0,64 cm, 1/4".
4.
Acople la unidad de fijación LCD al asa.
•
Alinee la montura de fijación de la unidad de fijación
LCD con la montura frontal para accesorios del asa.
•
Apriete la perilla de bloqueo firmemente.
5.
Gire el monitor LCD 90 grados hacia el asa.
6.
Conecte el monitor LCD al terminal VIDEO de la
cámara usando el cable de la unidad UN-5.
Alinee las marcas Í de los enchufes de los cables
•
con las de los terminales.
7.
Pase el cable de la unidad a través de la
abrazadera de la unidad de fijación del monitor.
•
Si es necesario, ajuste la posición del cable para
que no entre en la imagen u obstruya la vista.
14
LM-V1
N
LA-V1
LA-V2
—
MONITORIZACIÓN
Monitor LCD
LM-V2
—
N
