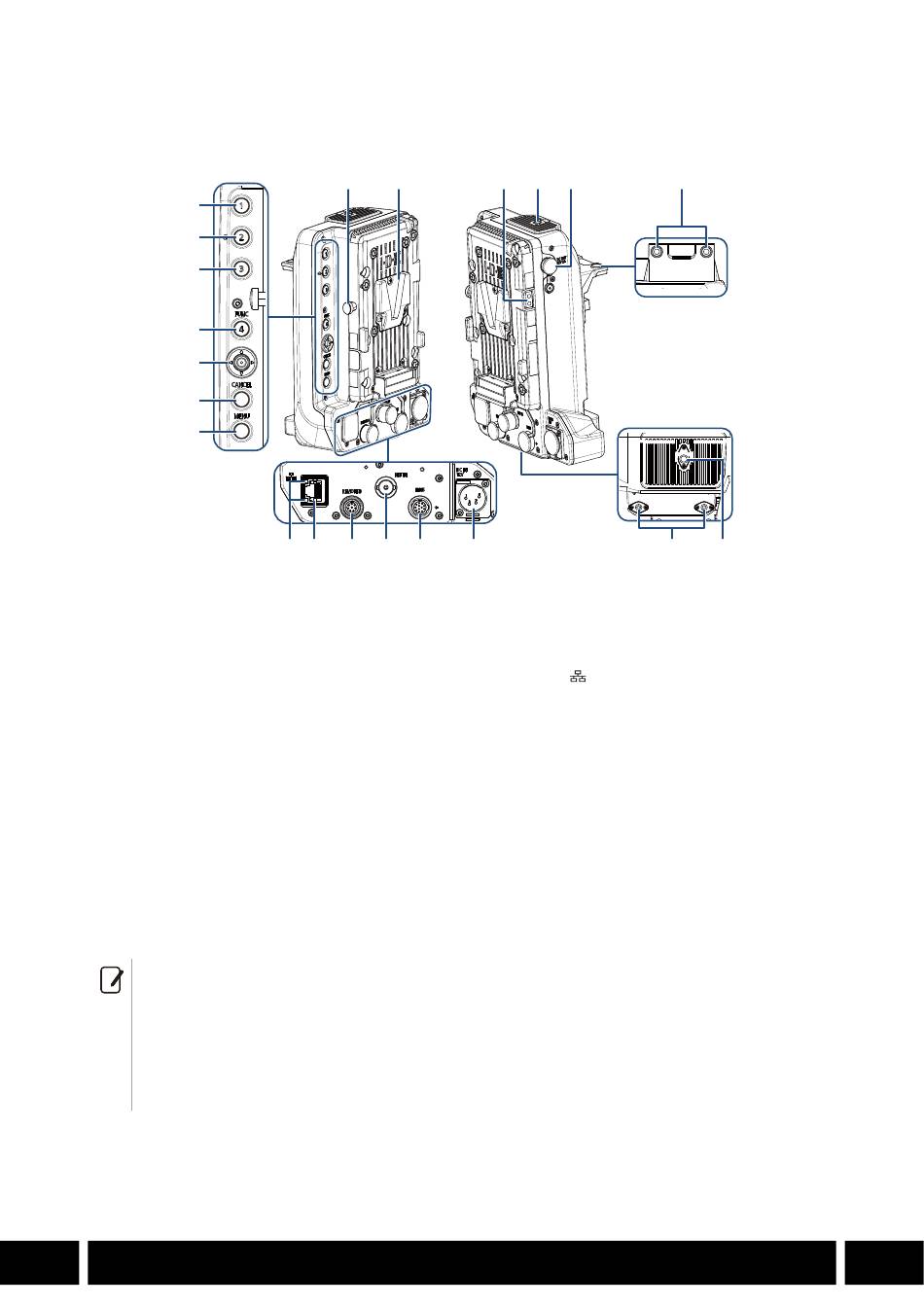

Nombres de las partes
Para obtener más información sobre las funciones de los terminales y controles y cómo usarlos, consulte
el manual de instrucciones de la cámara.
1
2
3
4
5
6
7
1 Botón personalizable Unid. expansión EU-V3: 1
2 Botón personalizable Unid. expansión EU-V3: 2
3 Botón personalizable Unid. expansión EU-V3: 3
4 Botón FUNC (funciones principales)/
Botón personalizable Unid. expansión EU-V3: 4
5 Joystick
6 Botón CANCEL (cancelar)
7 Botón MENU
8 Pestillo de liberación de la batería de tipo
V-mount
9 Soporte de batería de tipo V-mount
10 Terminal D-TAP
11 Orificio para tornillos 1/4"-20 (8,0 mm de
profundidad)
• Puede quitar todas las cubiertas de los terminales quitando los dos tornillos que los fijan en su
lugar con un destornillador Phillips ("de estrella") disponible en el comercio.
Acerca del cable conectado al terminal RET IN
No coloque el cable cerca del transmisor inalámbrico de la cámara. Hacerlo puede afectar
negativamente a la comunicación inalámbrica.
41
8
14 15 16 17 18
FUNCIONALIDAD AGREGADA Y COMPATIBILIDAD DE OBJETIVOS
9 10 11 12
19
12 Terminal DC OUT 12V 2A
13 Orificios de tornillos para pernos de fijación (x2)
14 Indicador de acceso a Ethernet
15 Terminal
16 Terminal REMOTE B
• Para conectar el controlador remoto
RC-V100 opcional.
17 Terminal RET IN (entrada de vídeo de retorno)
18 Terminal LENS
19 Terminal DC IN 12V
20 Orificios para tornillos M4 (7,5 mm de
profundidad, x2)
21 Orificio para tornillos 1/4"-20 (7,5 mm de
profundidad)
13
20 21
(Ethernet)
