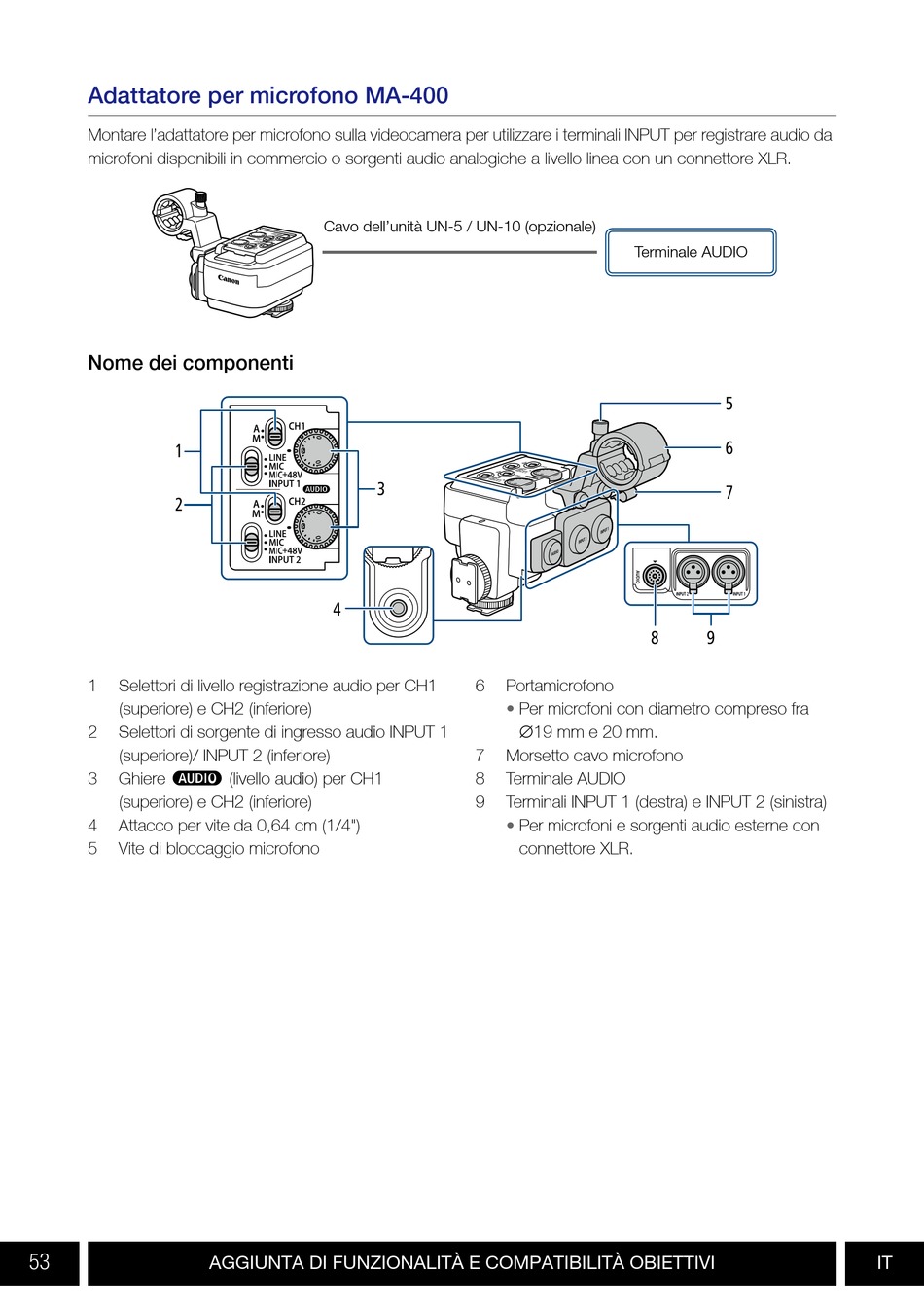

Adattatore per microfono MA-400
Montare l'adattatore per microfono sulla videocamera per utilizzare i terminali INPUT per registrare audio da
microfoni disponibili in commercio o sorgenti audio analogiche a livello linea con un connettore XLR.
Nome dei componenti
1
2
1 Selettori di livello registrazione audio per CH1
(superiore) e CH2 (inferiore)
2 Selettori di sorgente di ingresso audio INPUT 1
(superiore)/ INPUT 2 (inferiore)
Ghiere – (livello audio) per CH1
3
(superiore) e CH2 (inferiore)
4 Attacco per vite da 0,64 cm (1/4")
5 Vite di bloccaggio microfono
53
Cavo dell'unità UN-5 / UN-10 (opzionale)
3
4
AGGIUNTA DI FUNZIONALITÀ E COMPATIBILITÀ OBIETTIVI
Terminale AUDIO
6 Portamicrofono
• Per microfoni con diametro compreso fra
∅19 mm e 20 mm.
7 Morsetto cavo microfono
8 Terminale AUDIO
9 Terminali INPUT 1 (destra) e INPUT 2 (sinistra)
• Per microfoni e sorgenti audio esterne con
connettore XLR.
5
6
7
8 9
