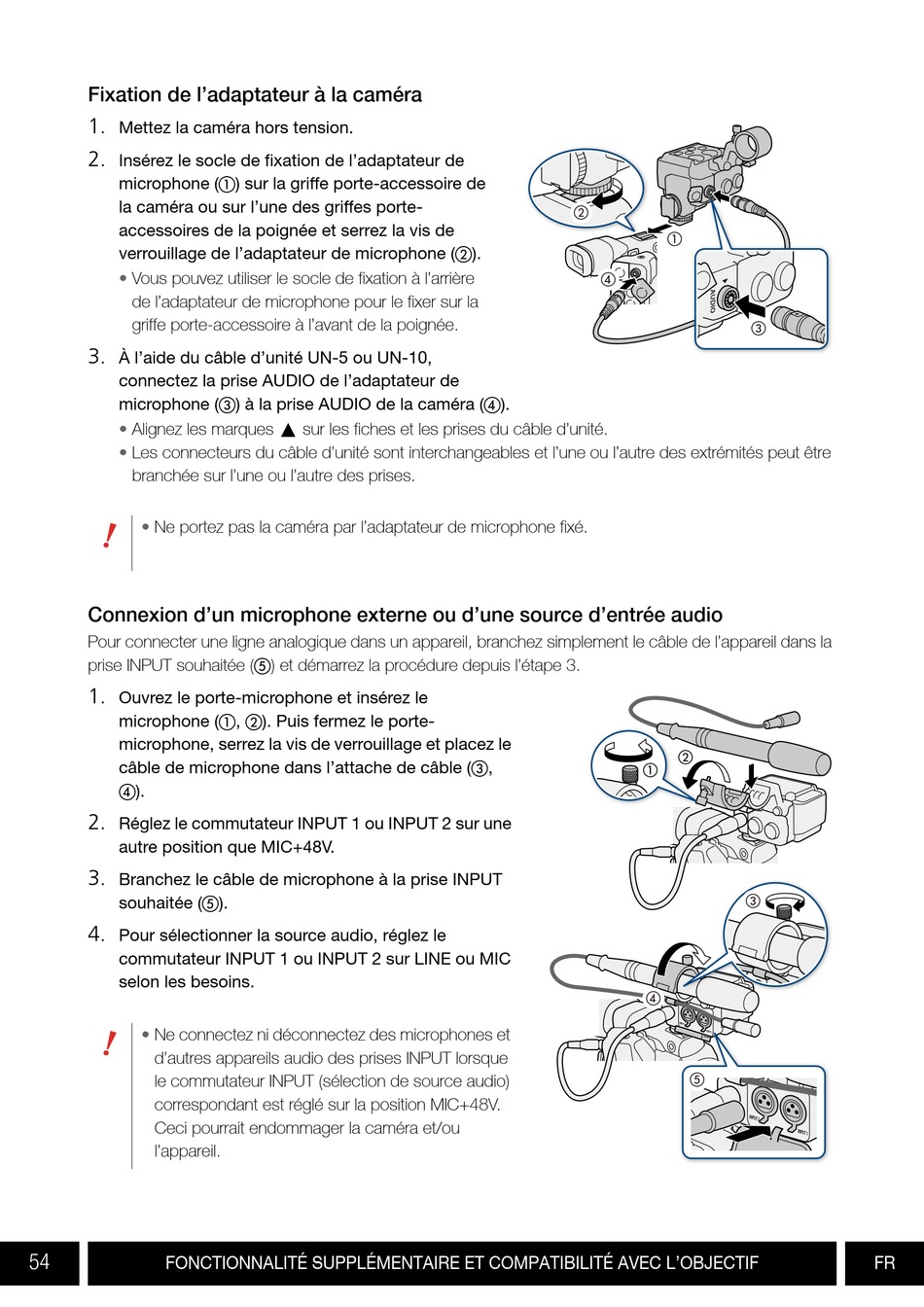

Fixation de l'adaptateur à la caméra
1.
Mettez la caméra hors tension.
2.
Insérez le socle de fixation de l'adaptateur de
microphone ( ) sur la griffe porte-accessoire de
la caméra ou sur l'une des griffes porte-
accessoires de la poignée et serrez la vis de
verrouillage de l'adaptateur de microphone ( ).
• Vous pouvez utiliser le socle de fixation à l'arrière
de l'adaptateur de microphone pour le fixer sur la
griffe porte-accessoire à l'avant de la poignée.
3.
À l'aide du câble d'unité UN-5 ou UN-10,
connectez la prise AUDIO de l'adaptateur de
microphone ( ) à la prise AUDIO de la caméra ( ).
Alignez les marques Í sur les fiches et les prises du câble d'unité.
•
• Les connecteurs du câble d'unité sont interchangeables et l'une ou l'autre des extrémités peut être
branchée sur l'une ou l'autre des prises.
• Ne portez pas la caméra par l'adaptateur de microphone fixé.
Connexion d'un microphone externe ou d'une source d'entrée audio
Pour connecter une ligne analogique dans un appareil, branchez simplement le câble de l'appareil dans la
prise INPUT souhaitée ( ) et démarrez la procédure depuis l'étape 3.
1.
Ouvrez le porte-microphone et insérez le
microphone ( ,
microphone, serrez la vis de verrouillage et placez le
câble de microphone dans l'attache de câble ( ,
).
2.
Réglez le commutateur INPUT 1 ou INPUT 2 sur une
autre position que MIC+48V.
3.
Branchez le câble de microphone à la prise INPUT
souhaitée ( ).
4.
Pour sélectionner la source audio, réglez le
commutateur INPUT 1 ou INPUT 2 sur LINE ou MIC
selon les besoins.
• Ne connectez ni déconnectez des microphones et
d'autres appareils audio des prises INPUT lorsque
le commutateur INPUT (sélection de source audio)
correspondant est réglé sur la position MIC+48V.
Ceci pourrait endommager la caméra et/ou
l'appareil.
54
FONCTIONNALITÉ SUPPLÉMENTAIRE ET COMPATIBILITÉ AVEC L'OBJECTIF
). Puis fermez le porte-
