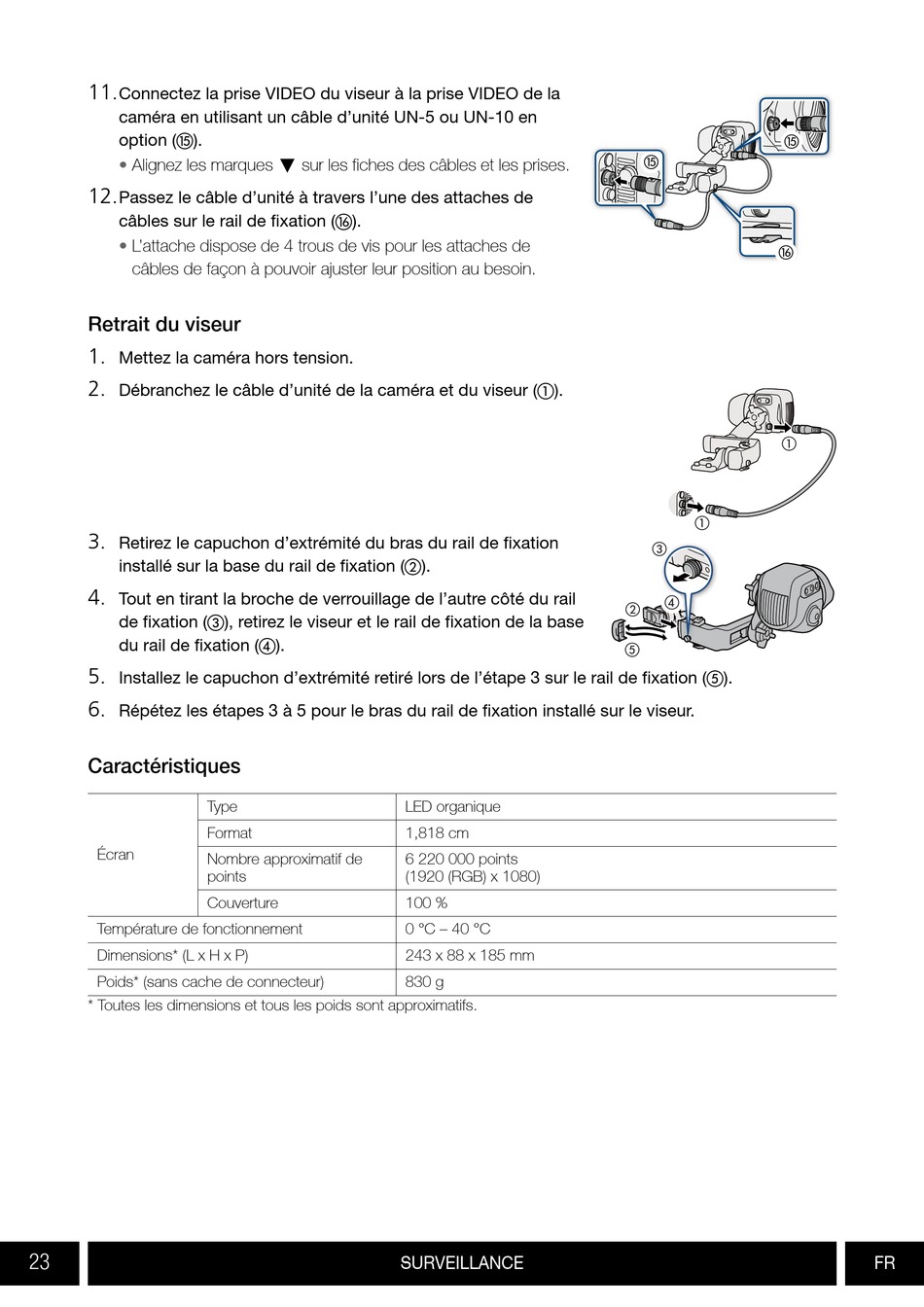

11.
Connectez la prise VIDEO du viseur à la prise VIDEO de la
caméra en utilisant un câble d'unité UN-5 ou UN-10 en
option ( ).
Alignez les marques Î sur les fiches des câbles et les prises.
•
12.
Passez le câble d'unité à travers l'une des attaches de
câbles sur le rail de fixation ( ).
• L'attache dispose de 4 trous de vis pour les attaches de
câbles de façon à pouvoir ajuster leur position au besoin.

Retrait du viseur

1.
Mettez la caméra hors tension.
2.
Débranchez le câble d'unité de la caméra et du viseur ( ).
3.
Retirez le capuchon d'extrémité du bras du rail de fixation
installé sur la base du rail de fixation ( ).
4.
Tout en tirant la broche de verrouillage de l'autre côté du rail
de fixation ( ), retirez le viseur et le rail de fixation de la base
du rail de fixation ( ).
5.
Installez le capuchon d'extrémité retiré lors de l'étape 3 sur le rail de fixation ( ).
6.
Répétez les étapes 3 à 5 pour le bras du rail de fixation installé sur le viseur.
Caractéristiques
Écran
Température de fonctionnement
Dimensions* (L x H x P)
Poids* (sans cache de connecteur)
* Toutes les dimensions et tous les poids sont approximatifs.
23
Type
Format
Nombre approximatif de
points
Couverture
LED organique
1,818 cm
6 220 000 points
(1920 (RGB) x 1080)
100 %
0 °C – 40 °C
243 x 88 x 185 mm
830 g
