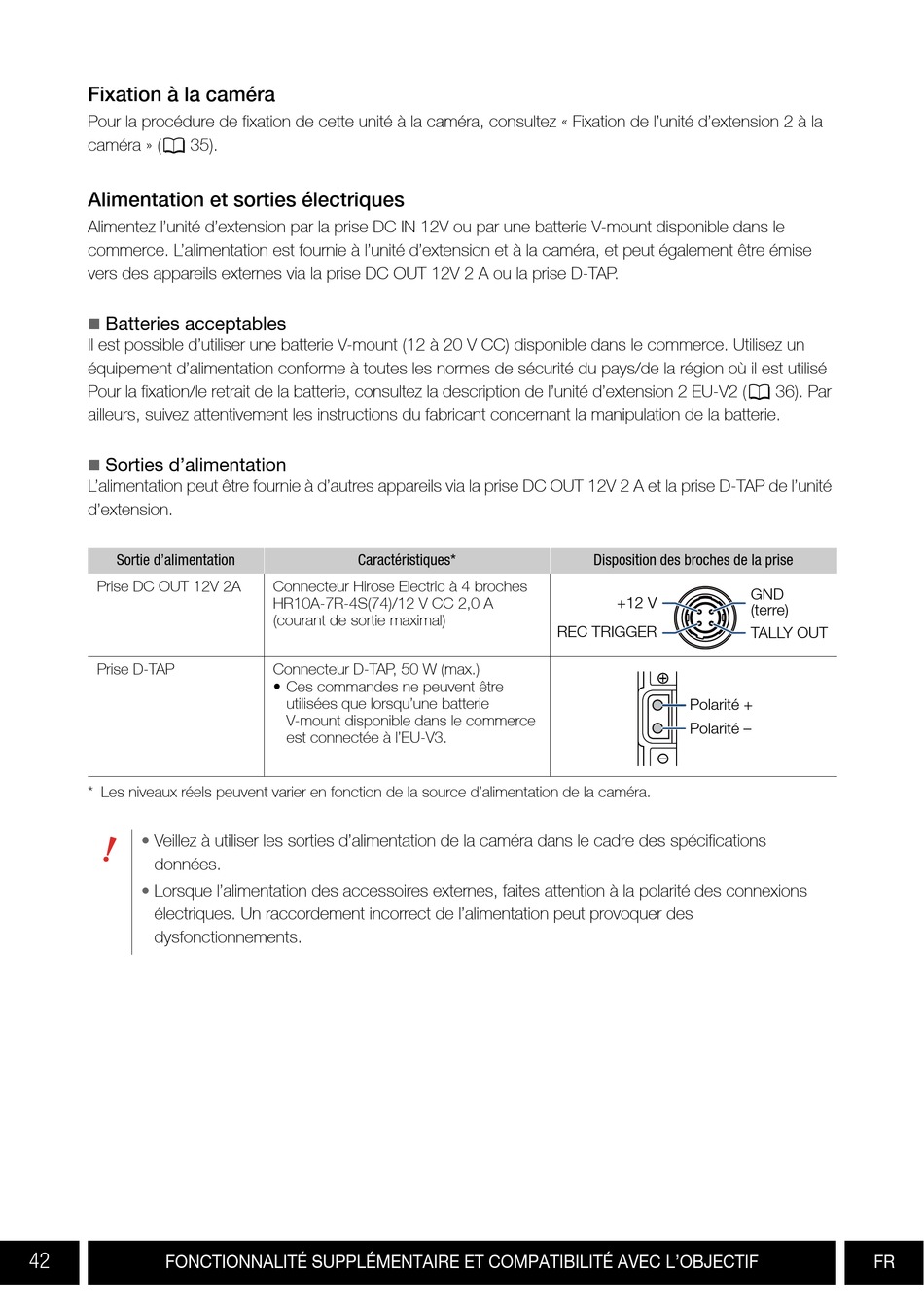

Fixation à la caméra
Pour la procédure de fixation de cette unité à la caméra, consultez « Fixation de l'unité d'extension 2 à la
caméra » (0 35).
Alimentation et sorties électriques
Alimentez l'unité d'extension par la prise DC IN 12V ou par une batterie V-mount disponible dans le
commerce. L'alimentation est fournie à l'unité d'extension et à la caméra, et peut également être émise
vers des appareils externes via la prise DC OUT 12V 2 A ou la prise D-TAP.

Batteries acceptables
Il est possible d'utiliser une batterie V-mount (12 à 20 V CC) disponible dans le commerce. Utilisez un
équipement d'alimentation conforme à toutes les normes de sécurité du pays/de la région où il est utilisé
Pour la fixation/le retrait de la batterie, consultez la description de l'unité d'extension 2 EU-V2 (0 36). Par
ailleurs, suivez attentivement les instructions du fabricant concernant la manipulation de la batterie.

Sorties d'alimentation
L'alimentation peut être fournie à d'autres appareils via la prise DC OUT 12V 2 A et la prise D-TAP de l'unité
d'extension.
Sortie d'alimentation
Prise DC OUT 12V 2A
Prise D-TAP
* Les niveaux réels peuvent varier en fonction de la source d'alimentation de la caméra.
• Veillez à utiliser les sorties d'alimentation de la caméra dans le cadre des spécifications
données.
• Lorsque l'alimentation des accessoires externes, faites attention à la polarité des connexions
électriques. Un raccordement incorrect de l'alimentation peut provoquer des
dysfonctionnements.
42
FONCTIONNALITÉ SUPPLÉMENTAIRE ET COMPATIBILITÉ AVEC L'OBJECTIF
Caractéristiques*
Connecteur Hirose Electric à 4 broches
HR10A-7R-4S(74)/12 V CC 2,0 A
(courant de sortie maximal)
Connecteur D-TAP, 50 W (max.)
• Ces commandes ne peuvent être
utilisées que lorsqu'une batterie
V-mount disponible dans le commerce
est connectée à l'EU-V3.
Disposition des broches de la prise
+12 V
REC TRIGGER
Polarité +
Polarité –
GND
(terre)
TALLY OUT
