Адаптер Микрофона Ma - Canon Cinema Eos System Bedienungsanleitung

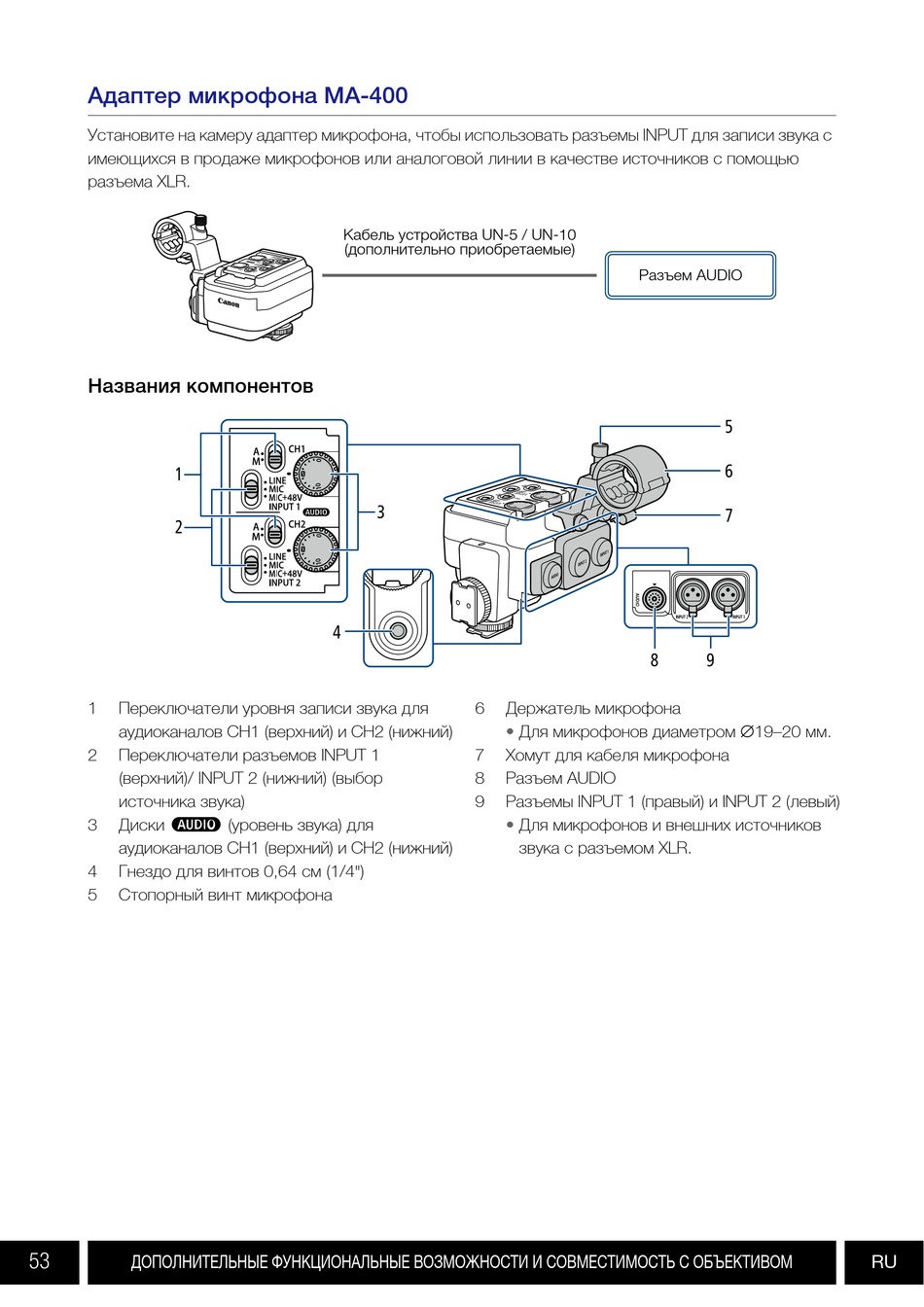

Адаптер микрофона MA-400
Установите на камеру адаптер микрофона, чтобы использовать разъемы INPUT для записи звука с
имеющихся в продаже микрофонов или аналоговой линии в качестве источников с помощью
разъема XLR.
Названия компонентов
1
2
1 Переключатели уровня записи звука для
аудиоканалов CH1 (верхний) и CH2 (нижний)
2 Переключатели разъемов INPUT 1
(верхний)/ INPUT 2 (нижний) (выбор
источника звука)
Диски – (уровень звука) для
3
аудиоканалов CH1 (верхний) и CH2 (нижний)
4 Гнездо для винтов 0,64 см (1/4")
5 Стопорный винт микрофона
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И СОВМЕСТИМОСТЬ С ОБЪЕКТИВОМ
53
Кабель устройства UN-5 / UN-10
(дополнительно приобретаемые)
3
4
6 Держатель микрофона
•
7 Хомут для кабеля микрофона
8 Разъем AUDIO
9 Разъемы INPUT 1 (правый) и INPUT 2 (левый)
•
Разъем AUDIO
8
Для микрофонов диаметром ∅19–20 мм.
Для микрофонов и внешних источников
звука с разъемом XLR.
5
6
7
9
RU
