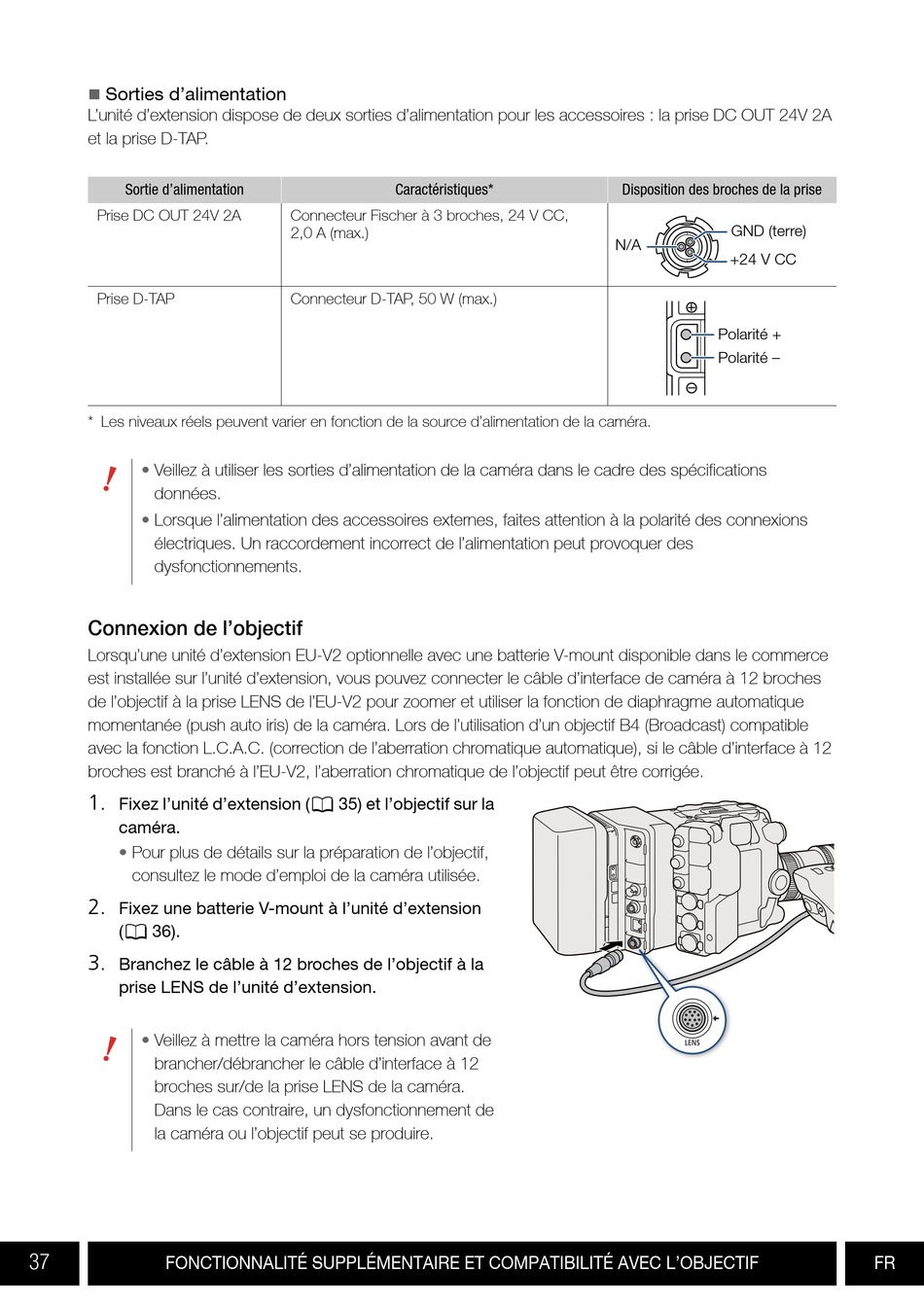

Sorties d'alimentation
L'unité d'extension dispose de deux sorties d'alimentation pour les accessoires : la prise DC OUT 24V 2A
et la prise D-TAP.
Sortie d'alimentation
Prise DC OUT 24V 2A
Prise D-TAP
* Les niveaux réels peuvent varier en fonction de la source d'alimentation de la caméra.
• Veillez à utiliser les sorties d'alimentation de la caméra dans le cadre des spécifications
données.
• Lorsque l'alimentation des accessoires externes, faites attention à la polarité des connexions
électriques. Un raccordement incorrect de l'alimentation peut provoquer des
dysfonctionnements.
Connexion de l'objectif
Lorsqu'une unité d'extension EU-V2 optionnelle avec une batterie V-mount disponible dans le commerce
est installée sur l'unité d'extension, vous pouvez connecter le câble d'interface de caméra à 12 broches
de l'objectif à la prise LENS de l'EU-V2 pour zoomer et utiliser la fonction de diaphragme automatique
momentanée (push auto iris) de la caméra. Lors de l'utilisation d'un objectif B4 (Broadcast) compatible
avec la fonction L.C.A.C. (correction de l'aberration chromatique automatique), si le câble d'interface à 12
broches est branché à l'EU-V2, l'aberration chromatique de l'objectif peut être corrigée.
1.
Fixez l'unité d'extension (0 35) et l'objectif sur la
caméra.
• Pour plus de détails sur la préparation de l'objectif,
consultez le mode d'emploi de la caméra utilisée.
2.
Fixez une batterie V-mount à l'unité d'extension
(0 36).
3.
Branchez le câble à 12 broches de l'objectif à la
prise LENS de l'unité d'extension.
• Veillez à mettre la caméra hors tension avant de
brancher/débrancher le câble d'interface à 12
broches sur/de la prise LENS de la caméra.
Dans le cas contraire, un dysfonctionnement de
la caméra ou l'objectif peut se produire.
37
FONCTIONNALITÉ SUPPLÉMENTAIRE ET COMPATIBILITÉ AVEC L'OBJECTIF
Caractéristiques*
Connecteur Fischer à 3 broches, 24 V CC,
2,0 A (max.)
Connecteur D-TAP, 50 W (max.)
Disposition des broches de la prise
GND (terre)
N/A
+24 V CC
Polarité +
Polarité –
