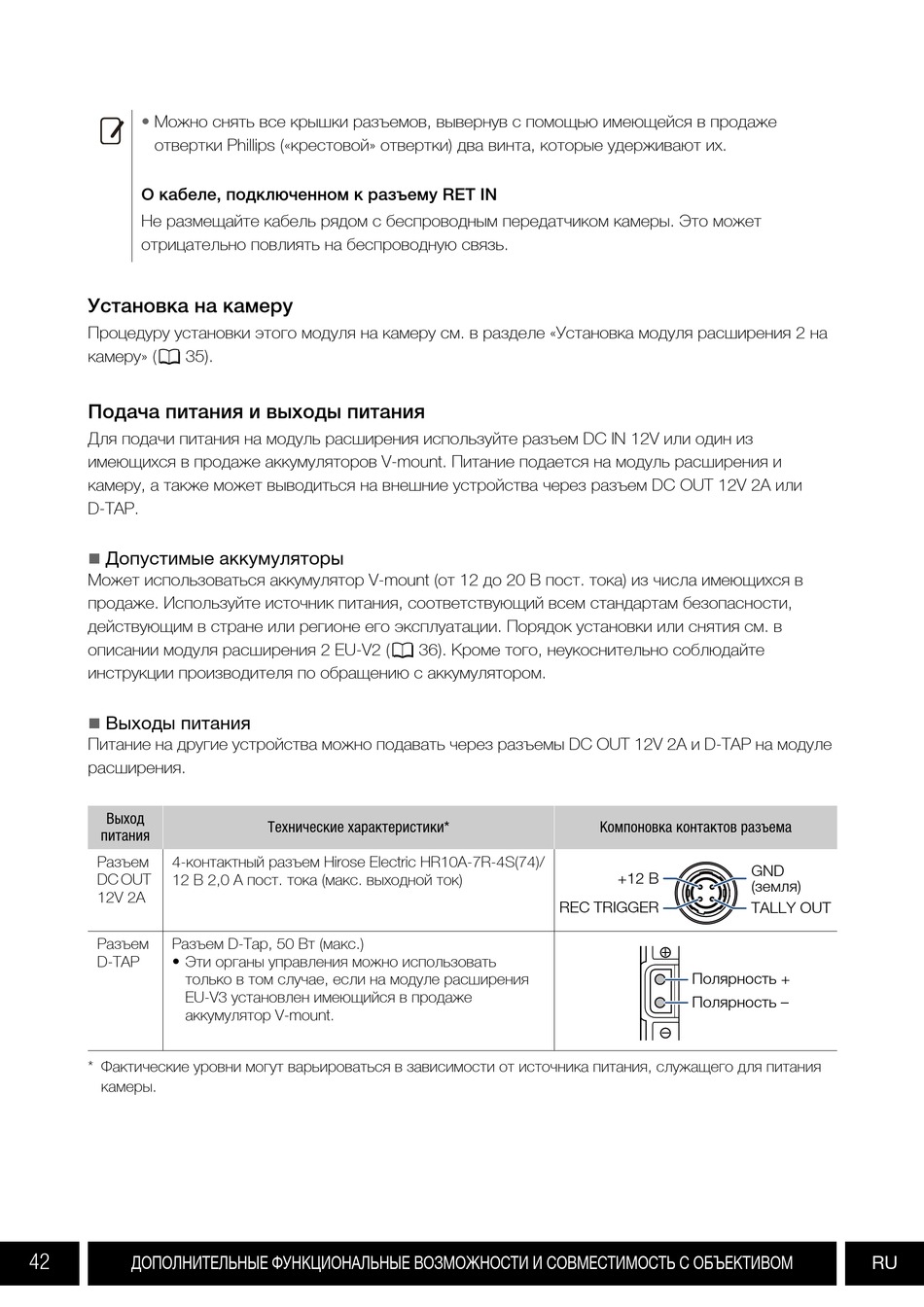

• Можно снять все крышки разъемов, вывернув с помощью имеющейся в продаже
отвертки Phillips («крестовой» отвертки) два винта, которые удерживают их.
О кабеле, подключенном к разъему RET IN
Не размещайте кабель рядом с беспроводным передатчиком камеры. Это может
отрицательно повлиять на беспроводную связь.
Установка на камеру
Процедуру установки этого модуля на камеру см. в разделе «Установка модуля расширения 2 на
камеру» (0 35).
Подача питания и выходы питания
Для подачи питания на модуль расширения используйте разъем DC IN 12V или один из
имеющихся в продаже аккумуляторов V-mount. Питание подается на модуль расширения и
камеру, а также может выводиться на внешние устройства через разъем DC OUT 12V 2A или
D-TAP.
Допустимые аккумуляторы

Может использоваться аккумулятор V-mount (от 12 до 20 В пост. тока) из числа имеющихся в
продаже. Используйте источник питания, соответствующий всем стандартам безопасности,
действующим в стране или регионе его эксплуатации. Порядок установки или снятия см. в
описании модуля расширения 2 EU-V2 (0 36). Кроме того, неукоснительно соблюдайте
инструкции производителя по обращению с аккумулятором.
Выходы питания

Питание на другие устройства можно подавать через разъемы DC OUT 12V 2A и D-TAP на модуле
расширения.
Выход
питания
Разъем 4-контактный разъем Hirose Electric HR10A-7R-4S(74)/
DC OUT 12 В 2,0 А пост. тока (макс. выходной ток)
12V 2A
Разъем Разъем D-Tap, 50 Вт (макс.)
D-TAP • Эти органы управления можно использовать
только в том случае, если на модуле расширения
EU-V3 установлен имеющийся в продаже
аккумулятор V-mount.
* Фактические уровни могут варьироваться в зависимости от источника питания, служащего для питания
камеры.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И СОВМЕСТИМОСТЬ С ОБЪЕКТИВОМ
42
Технические характеристики* Компоновка контактов разъема
+12 В
REC TRIGGER
Полярность +
Полярность –
GND
(земля)
TALLY OUT
