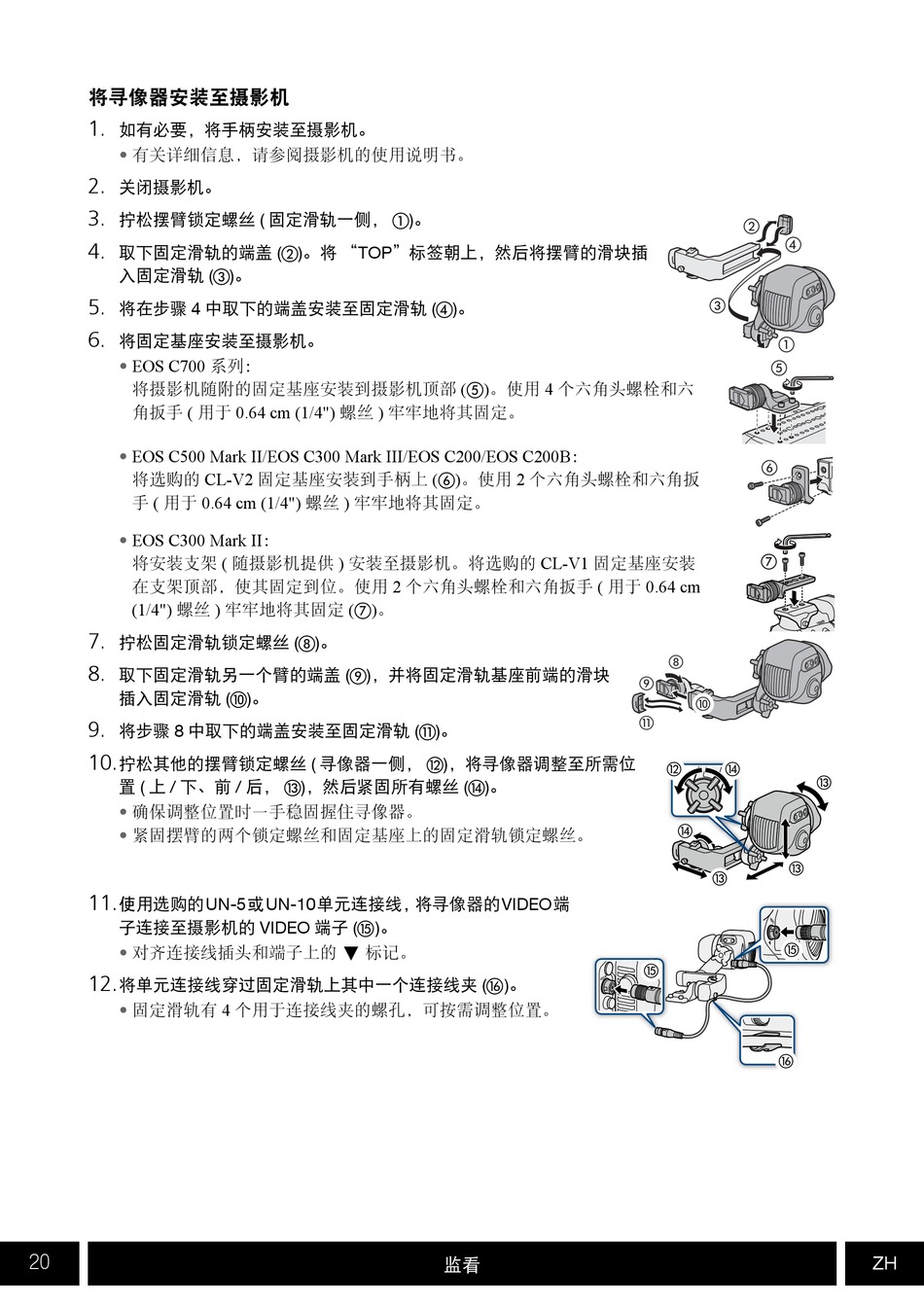

将寻像器安装至摄影机
1.
如有必要，将手柄安装至摄影机。
有关详细信息，请参阅摄影机的使用说明书。
•
2.
关闭摄影机。
3.
拧松摆臂锁定螺丝 ( 固定滑轨一侧，
4.
取下固定滑轨的端盖 ( )。将 "TOP"标签朝上，然后将摆臂的滑块插
入固定滑轨 ( )。
5.
将在步骤 4 中取下的端盖安装至固定滑轨 ( )。
6.
将固定基座安装至摄影机。
EOS C700 系列：
•
将摄影机随附的固定基座安装到摄影机顶部 ( )。使用 4 个六角头螺栓和六
角扳手 ( 用于 0.64 cm (1/4") 螺丝 ) 牢牢地将其固定。
EOS C500 Mark II/EOS C300 Mark III/EOS C200/EOS C200B：
•
将选购的 CL-V2 固定基座安装到手柄上 ( )。使用 2 个六角头螺栓和六角扳
手 ( 用于 0.64 cm (1/4") 螺丝 ) 牢牢地将其固定。
EOS C300 Mark II：
•
将安装支架 ( 随摄影机提供 ) 安装至摄影机。将选购的 CL-V1 固定基座安装
在支架顶部，使其固定到位。使用 2 个六角头螺栓和六角扳手 ( 用于 0.64 cm
(1/4") 螺丝 ) 牢牢地将其固定 ( )。
7.
拧松固定滑轨锁定螺丝 ( )。
8.
取下固定滑轨另一个臂的端盖 ( )，并将固定滑轨基座前端的滑块
插入固定滑轨 ( )。
9.
将步骤 8 中取下的端盖安装至固定滑轨 ( )。
10.
拧松其他的摆臂锁定螺丝 ( 寻像器一侧，
置 ( 上 / 下、前 / 后，
确保调整位置时一手稳固握住寻像器。
•
紧固摆臂的两个锁定螺丝和固定基座上的固定滑轨锁定螺丝。
•
11.
使用选购的UN-5或UN-10单元连接线， 将寻像器的VIDEO端
子连接至摄影机的 VIDEO 端子 (
对齐连接线插头和端子上的 Î 标记。
•
12.
将单元连接线穿过固定滑轨上其中一个连接线夹 (
固定滑轨有 4 个用于连接线夹的螺孔，可按需调整位置。
•
20
)。
)，将寻像器调整至所需位
)，然后紧固所有螺丝 ( )。
)。
监看
)。
ZH
