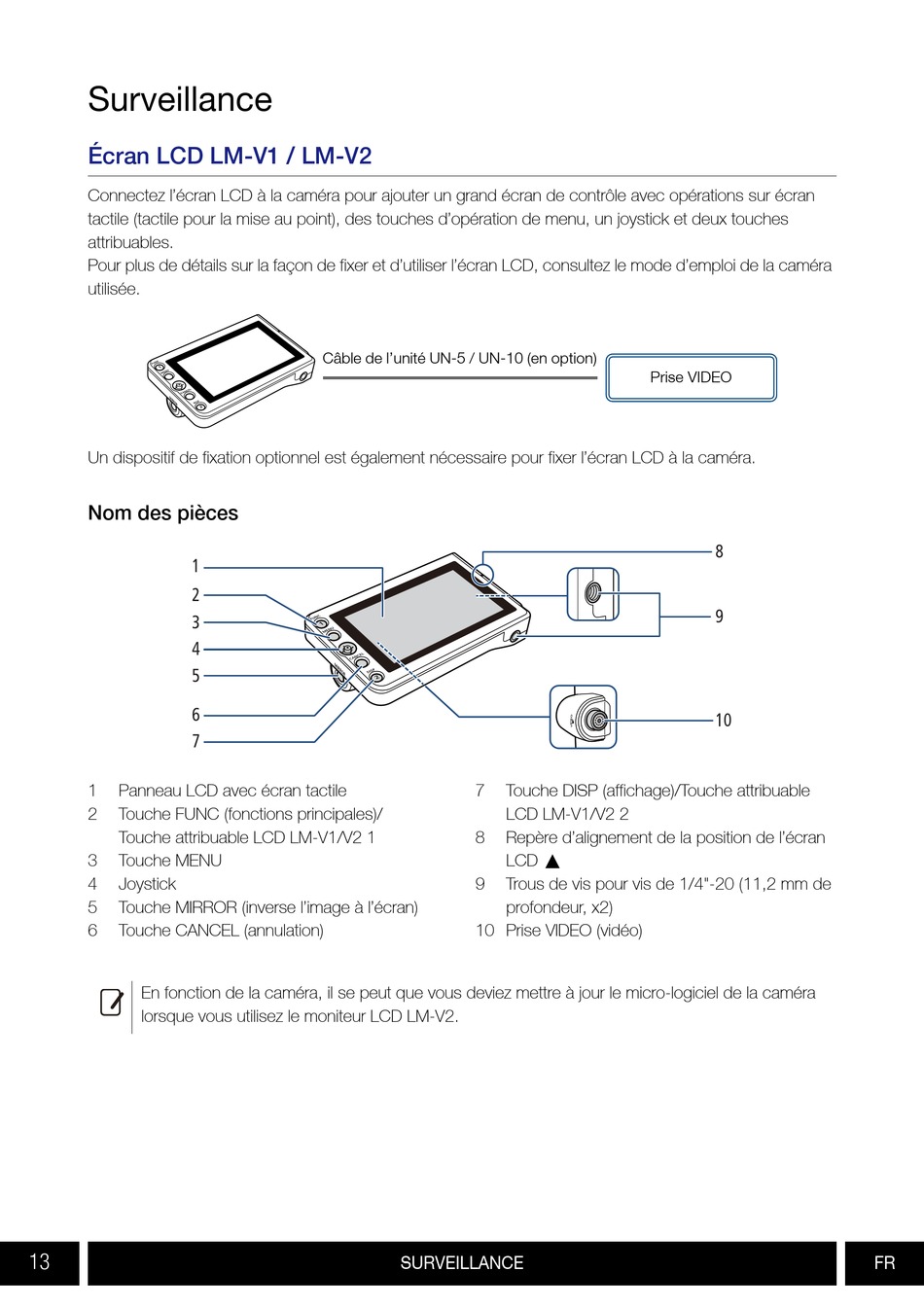

Surveillance

Écran LCD LM-V1 / LM-V2
Connectez l'écran LCD à la caméra pour ajouter un grand écran de contrôle avec opérations sur écran
tactile (tactile pour la mise au point), des touches d'opération de menu, un joystick et deux touches
attribuables.
Pour plus de détails sur la façon de fixer et d'utiliser l'écran LCD, consultez le mode d'emploi de la caméra
utilisée.
Un dispositif de fixation optionnel est également nécessaire pour fixer l'écran LCD à la caméra.
Nom des pièces
1
2
3
4
5
6
7
1 Panneau LCD avec écran tactile
2 Touche FUNC (fonctions principales)/
Touche attribuable LCD LM-V1/V2 1
3 Touche MENU
4 Joystick
5 Touche MIRROR (inverse l'image à l'écran)
6 Touche CANCEL (annulation)
En fonction de la caméra, il se peut que vous deviez mettre à jour le micro-logiciel de la caméra
lorsque vous utilisez le moniteur LCD LM-V2.
13
Câble de l'unité UN-5 / UN-10 (en option)
7
8
9
10 Prise VIDEO (vidéo)
SURVEILLANCE
Prise VIDEO
Touche DISP (affichage)/Touche attribuable
LCD LM-V1/V2 2
Repère d'alignement de la position de l'écran
LCD Í
Trous de vis pour vis de 1/4"-20 (11,2 mm de
profondeur, x2)
8
9
10
