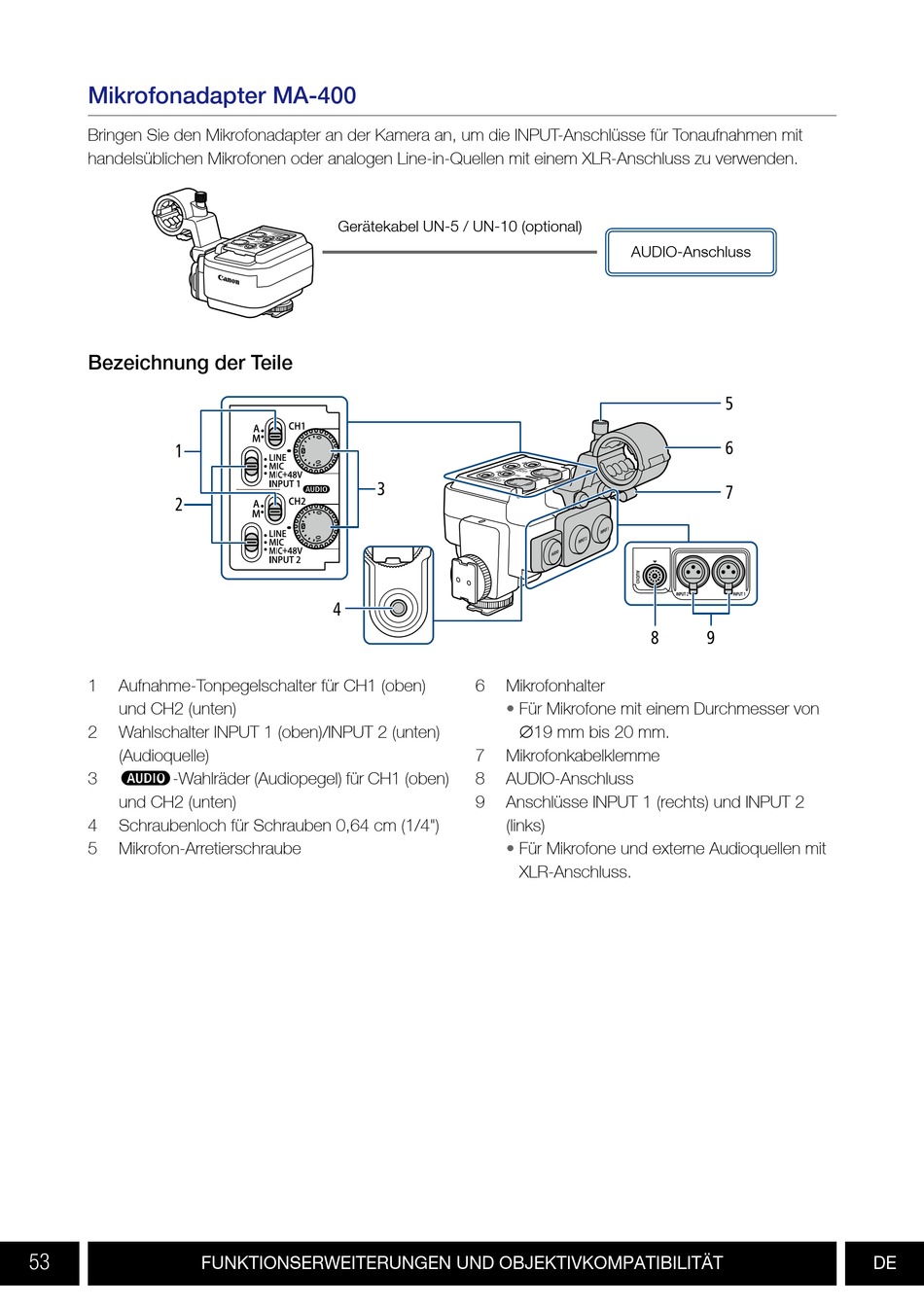

Mikrofonadapter MA-400
Bringen Sie den Mikrofonadapter an der Kamera an, um die INPUT-Anschlüsse für Tonaufnahmen mit
handelsüblichen Mikrofonen oder analogen Line-in-Quellen mit einem XLR-Anschluss zu verwenden.
Bezeichnung der Teile
1
2
1 Aufnahme-Tonpegelschalter für CH1 (oben)
und CH2 (unten)
2 Wahlschalter INPUT 1 (oben)/INPUT 2 (unten)
(Audioquelle)
–-Wahlräder (Audiopegel) für CH1 (oben)
3
und CH2 (unten)
4 Schraubenloch für Schrauben 0,64 cm (1/4")
5 Mikrofon-Arretierschraube
53
FUNKTIONSERWEITERUNGEN UND OBJEKTIVKOMPATIBILITÄT
Gerätekabel UN-5 / UN-10 (optional)
3
4
6 Mikrofonhalter
•
7 Mikrofonkabelklemme
8 AUDIO-Anschluss
9 Anschlüsse INPUT 1 (rechts) und INPUT 2
(links)
•
AUDIO-Anschluss
8
Für Mikrofone mit einem Durchmesser von
∅19 mm bis 20 mm.
Für Mikrofone und externe Audioquellen mit
XLR-Anschluss.
5
6
7
9
