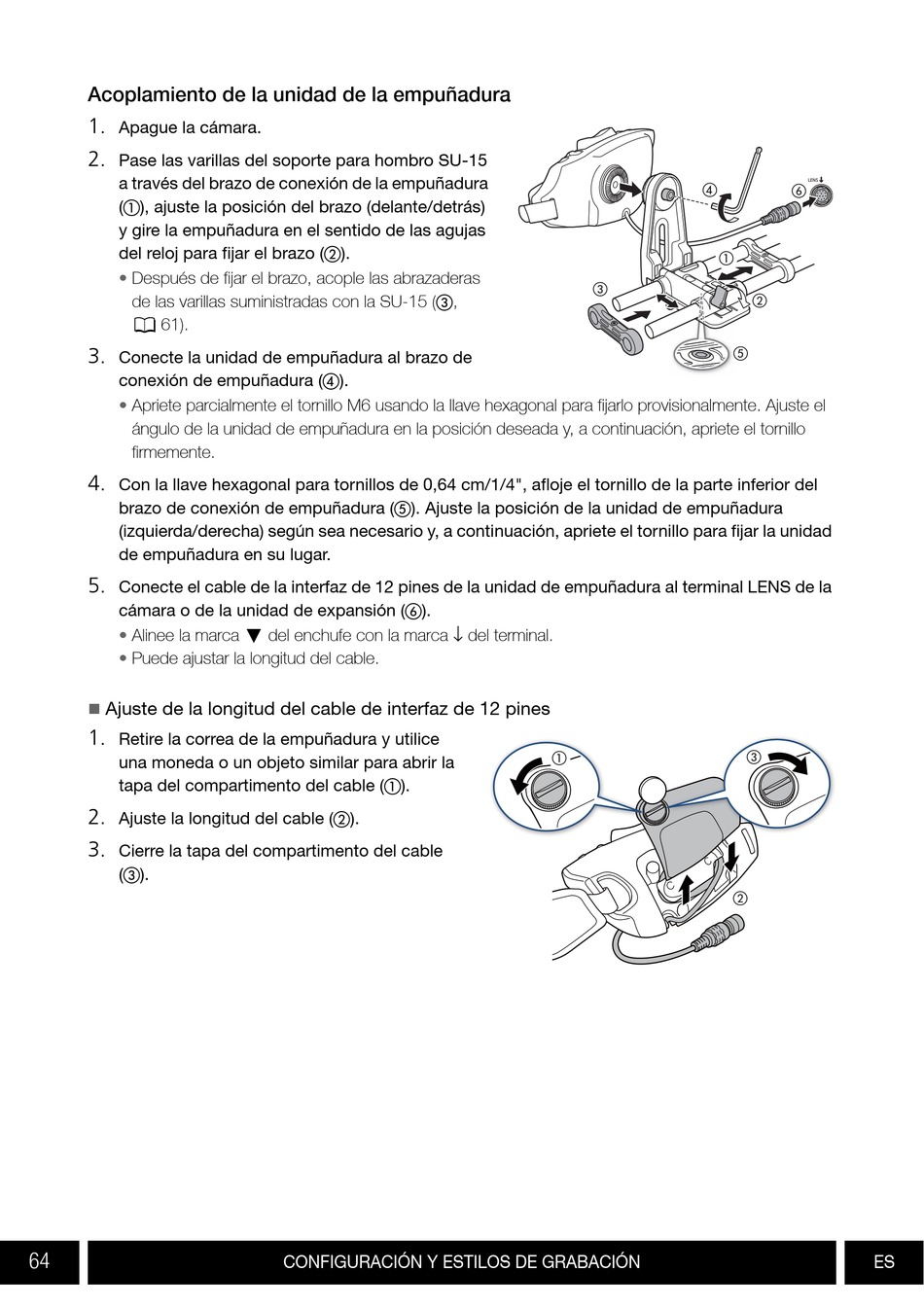

Acoplamiento de la unidad de la empuñadura
1.
Apague la cámara.
2.
Pase las varillas del soporte para hombro SU-15
a través del brazo de conexión de la empuñadura
( ), ajuste la posición del brazo (delante/detrás)
y gire la empuñadura en el sentido de las agujas
del reloj para fijar el brazo ( ).
•
Después de fijar el brazo, acople las abrazaderas
de las varillas suministradas con la SU-15 ( ,
0 61).
3.
Conecte la unidad de empuñadura al brazo de
conexión de empuñadura ( ).
•
Apriete parcialmente el tornillo M6 usando la llave hexagonal para fijarlo provisionalmente. Ajuste el
ángulo de la unidad de empuñadura en la posición deseada y, a continuación, apriete el tornillo
firmemente.
4.
Con la llave hexagonal para tornillos de 0,64 cm/1/4", afloje el tornillo de la parte inferior del
brazo de conexión de empuñadura ( ). Ajuste la posición de la unidad de empuñadura
(izquierda/derecha) según sea necesario y, a continuación, apriete el tornillo para fijar la unidad
de empuñadura en su lugar.
5.
Conecte el cable de la interfaz de 12 pines de la unidad de empuñadura al terminal LENS de la
cámara o de la unidad de expansión ( ).
Alinee la marca O del enchufe con la marca ↓ del terminal.
•
•
Puede ajustar la longitud del cable.
Ajuste de la longitud del cable de interfaz de 12 pines
1.
Retire la correa de la empuñadura y utilice
una moneda o un objeto similar para abrir la
tapa del compartimento del cable ( ).
2.
Ajuste la longitud del cable ( ).
3.
Cierre la tapa del compartimento del cable
( ).
64
CONFIGURACIÓN Y ESTILOS DE GRABACIÓN
ES
