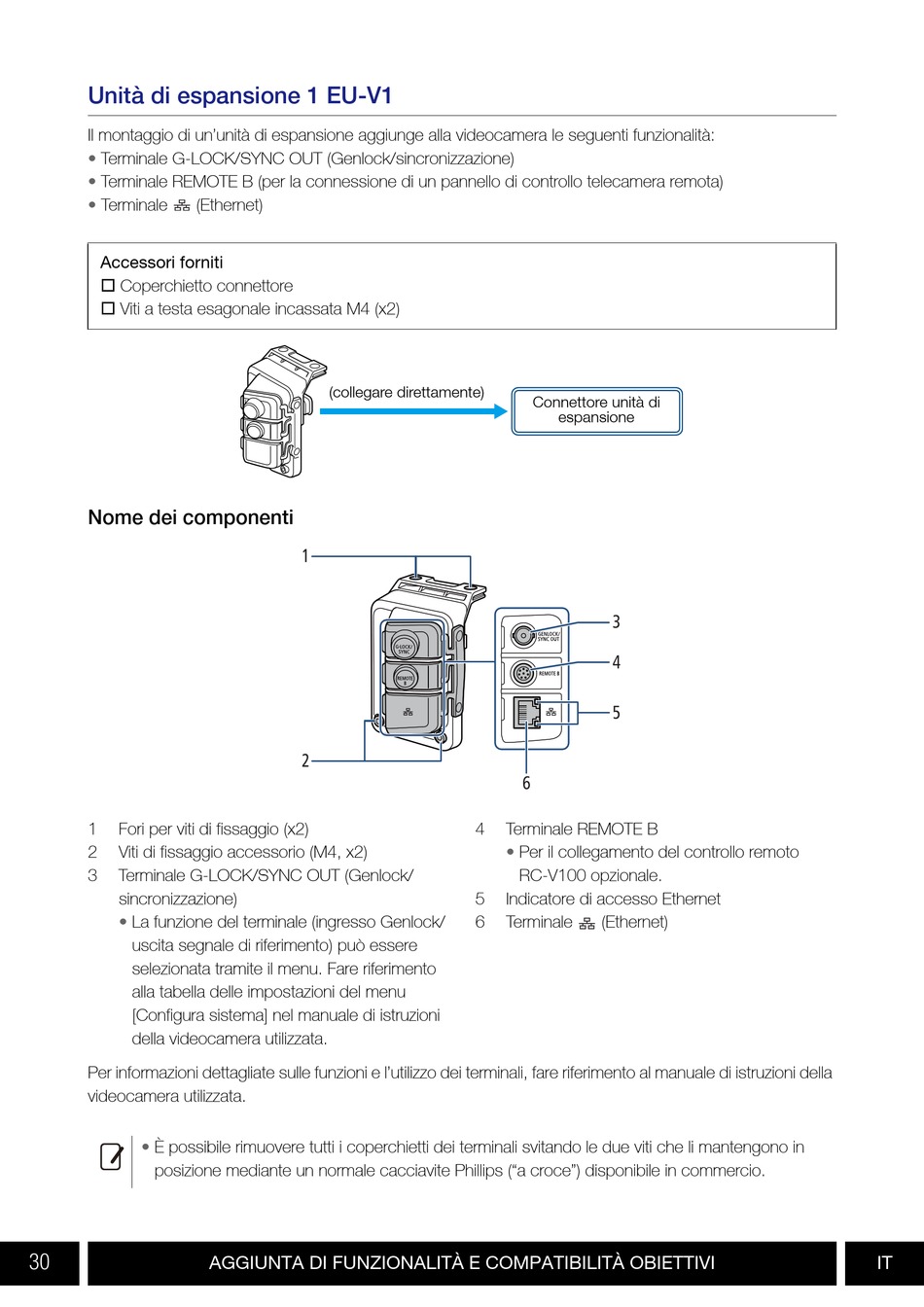

Unità di espansione 1 EU-V1
Il montaggio di un'unità di espansione aggiunge alla videocamera le seguenti funzionalità:
• Terminale G-LOCK/SYNC OUT (Genlock/sincronizzazione)
• Terminale REMOTE B (per la connessione di un pannello di controllo telecamera remota)
• Terminale (Ethernet)
Accessori forniti
 Coperchietto connettore
 Viti a testa esagonale incassata M4 (x2)
Nome dei componenti
1 Fori per viti di fissaggio (x2)
2 Viti di fissaggio accessorio (M4, x2)
3 Terminale G-LOCK/SYNC OUT (Genlock/
sincronizzazione)
• La funzione del terminale (ingresso Genlock/
uscita segnale di riferimento) può essere
selezionata tramite il menu. Fare riferimento
alla tabella delle impostazioni del menu
[Configura sistema] nel manuale di istruzioni
della videocamera utilizzata.
Per informazioni dettagliate sulle funzioni e l'utilizzo dei terminali, fare riferimento al manuale di istruzioni della
videocamera utilizzata.
• È possibile rimuovere tutti i coperchietti dei terminali svitando le due viti che li mantengono in
posizione mediante un normale cacciavite Phillips ("a croce") disponibile in commercio.
30
(collegare direttamente)
1
2
AGGIUNTA DI FUNZIONALITÀ E COMPATIBILITÀ OBIETTIVI
Connettore unità di
espansione
3
4
5
6
4 Terminale REMOTE B
• Per il collegamento del controllo remoto
RC-V100 opzionale.
5 Indicatore di accesso Ethernet
6 Terminale (Ethernet)
