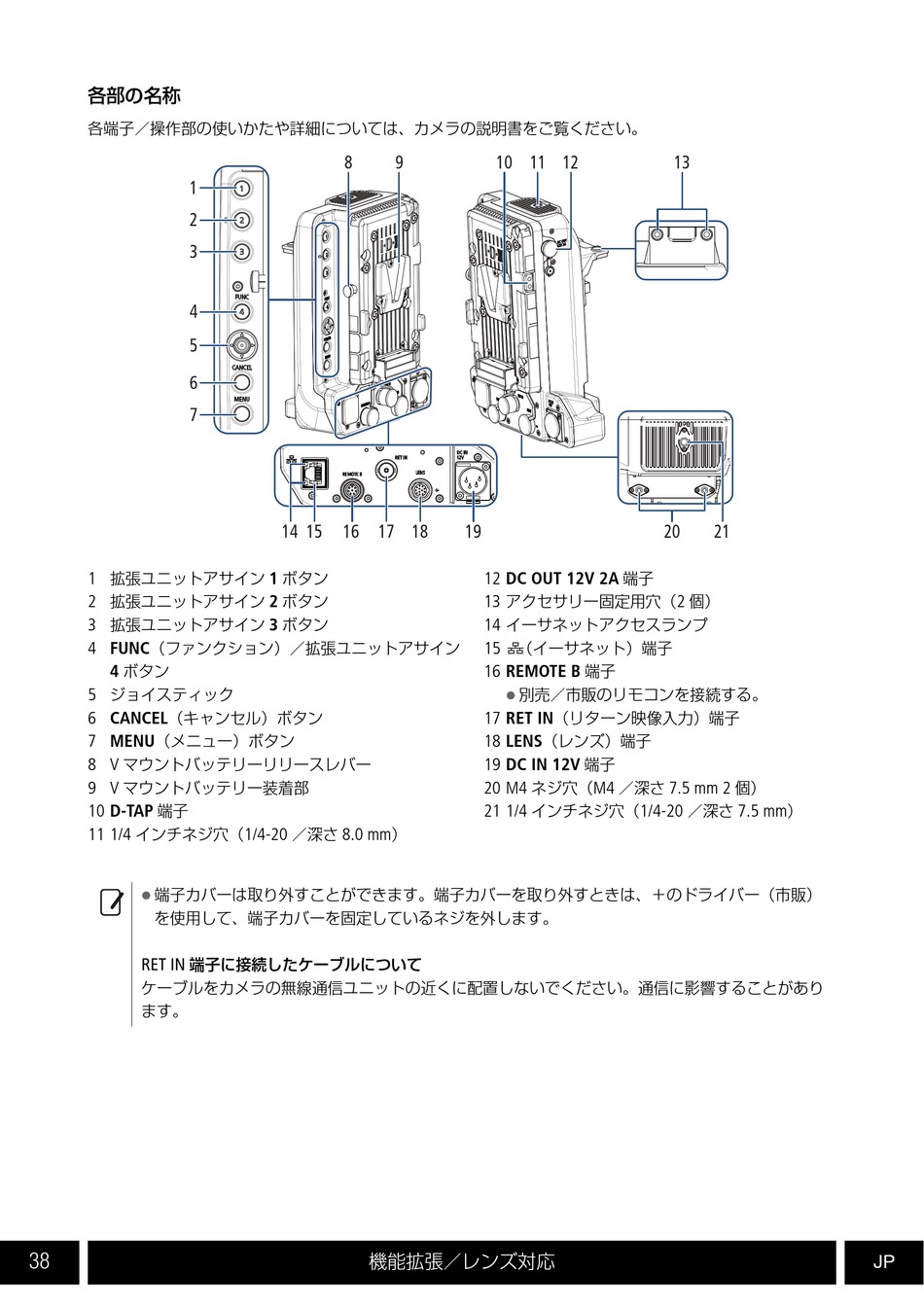

各部の名称
各端子／操作部の使いかたや詳細については、カメラの説明書をご覧ください。
1
2
3
4
5
6
7
1
拡張ユニットアサイン
2
拡張ユニットアサイン
3
拡張ユニットアサイン
4 FUNC
（ファンクション）／拡張ユニットアサイン
4
ボタン
5
ジョイスティック
6 CANCEL
（キャンセル）ボタン
7 MENU
（メニュー）ボタン
8 V
マウントバッテリーリリースレバー
9 V
マウントバッテリー装着部
10 D-TAP
端子
11 1/4
インチネジ穴（

端子カバーは取り外すことができます。端子カバーを取り外すときは、＋のドライバー（市販）
を使用して、端子カバーを固定しているネジを外します。
RET IN
端子に接続したケーブルについて
ケーブルをカメラの無線通信ユニットの近くに配置しないでください。通信に影響することがあり
ます。
38
8 9
14 15 16 17 18
1
ボタン
2
ボタン
3
ボタン
1/4-20 8.0 mm
／深さ ）
機能拡張／レンズ対応
10 11 12
19
12 DC OUT 12V 2A
端子
13
アクセサリー固定用穴（
14
イーサネットアクセスランプ
15
（イーサネット）端子
16 REMOTE B
端子

別売／市販のリモコンを接続する。
17 RET IN
（リターン映像入力）端子
18 LENS
（レンズ）端子
19 DC IN 12V
端子
20 M4 M4
ネジ穴（ ／深さ
21 1/4 1/4-20
インチネジ穴（
13
20 21
2
個）
7.5 mm 2
個）
7.5 mm
／深さ ）
JP
