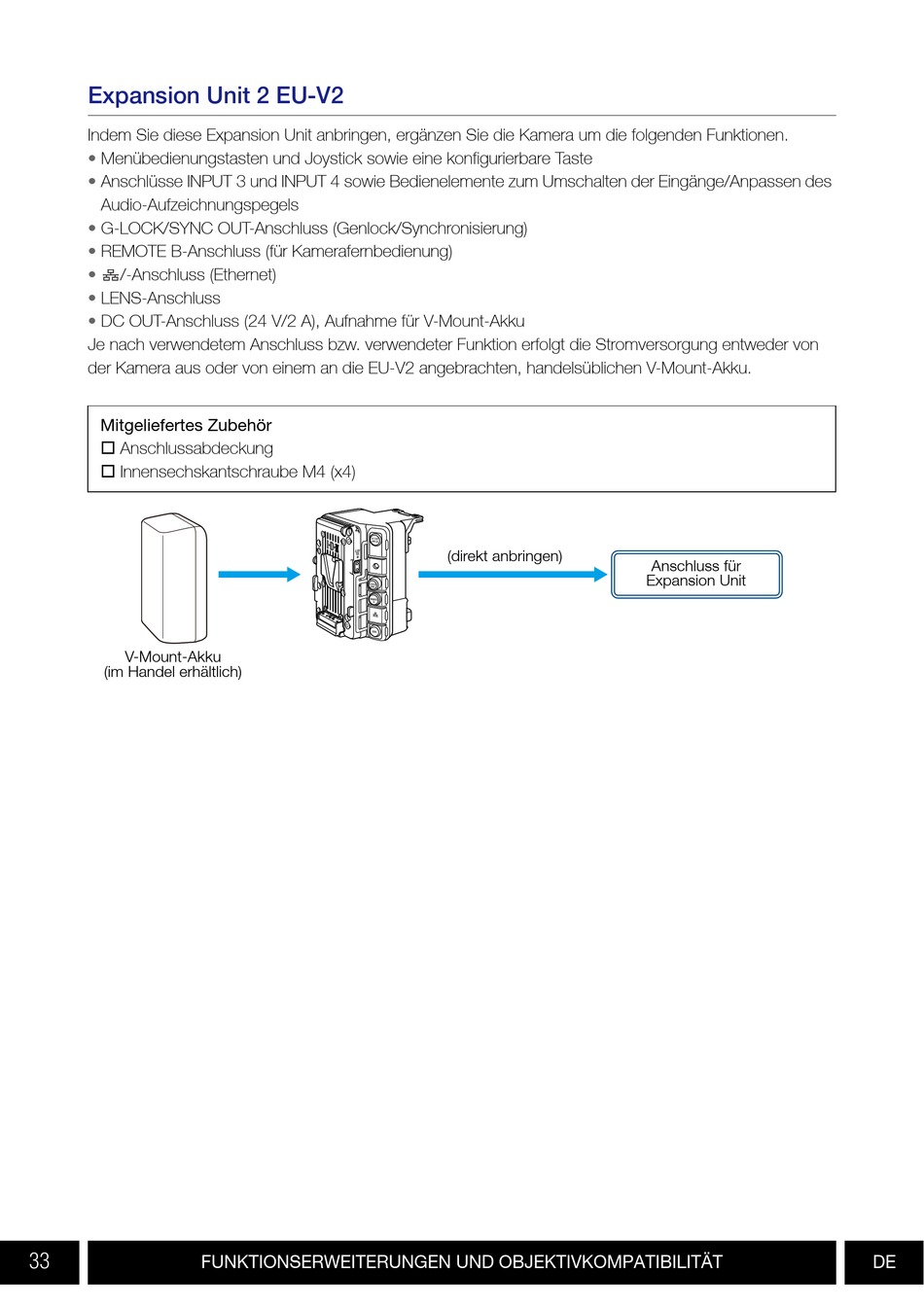

Expansion Unit 2 EU-V2
Indem Sie diese Expansion Unit anbringen, ergänzen Sie die Kamera um die folgenden Funktionen.
• Menübedienungstasten und Joystick sowie eine konfigurierbare Taste
• Anschlüsse INPUT 3 und INPUT 4 sowie Bedienelemente zum Umschalten der Eingänge/Anpassen des
Audio-Aufzeichnungspegels
• G-LOCK/SYNC OUT-Anschluss (Genlock/Synchronisierung)
• REMOTE B-Anschluss (für Kamerafernbedienung)
• /-Anschluss (Ethernet)
• LENS-Anschluss
• DC OUT-Anschluss (24 V/2 A), Aufnahme für V-Mount-Akku
Je nach verwendetem Anschluss bzw. verwendeter Funktion erfolgt die Stromversorgung entweder von
der Kamera aus oder von einem an die EU-V2 angebrachten, handelsüblichen V-Mount-Akku.
Mitgeliefertes Zubehör
 Anschlussabdeckung
 Innensechskantschraube M4 (x4)
V-Mount-Akku
(im Handel erhältlich)
33
FUNKTIONSERWEITERUNGEN UND OBJEKTIVKOMPATIBILITÄT
(direkt anbringen)
Anschluss für
Expansion Unit
