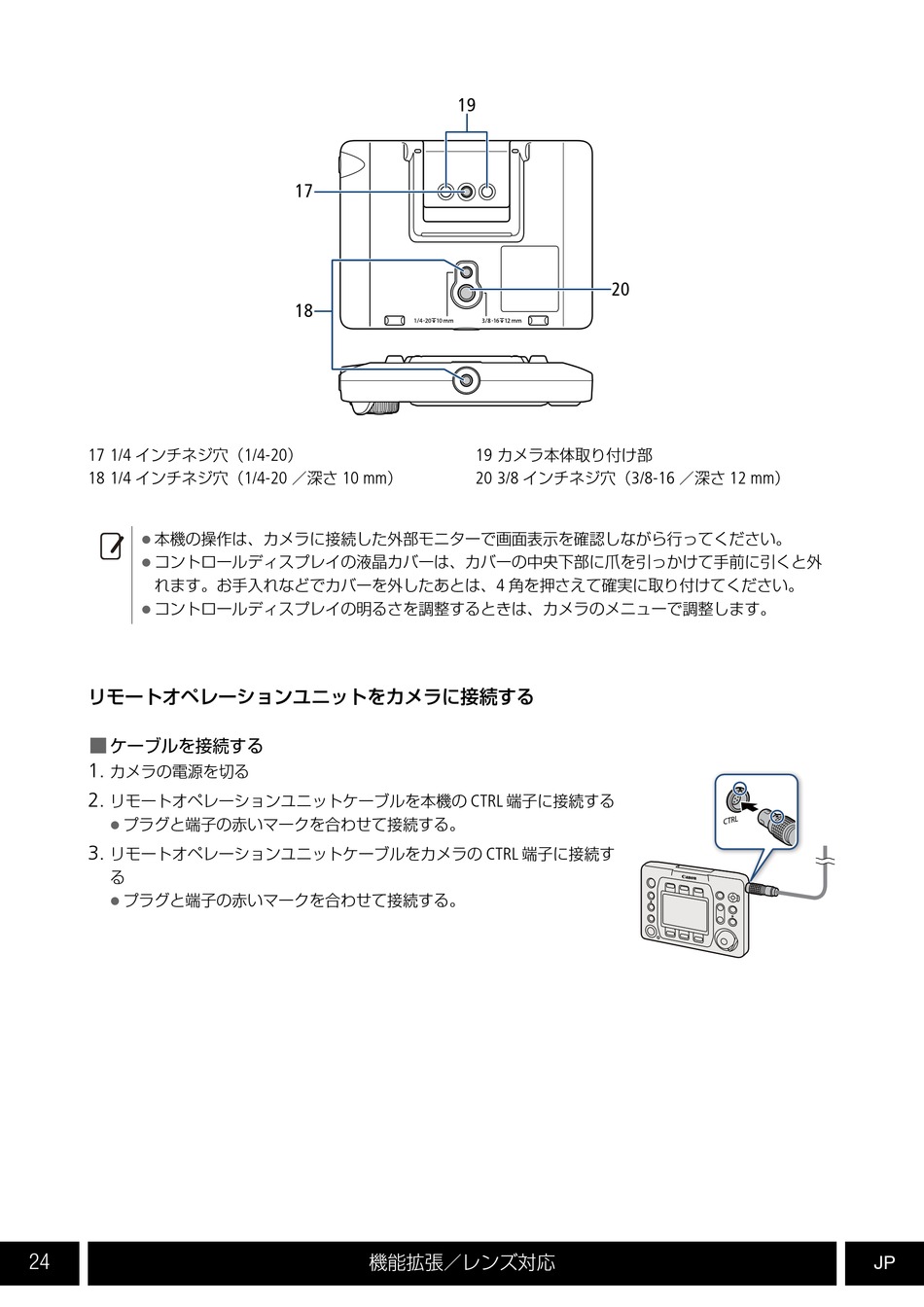

17 1/4
インチネジ穴(
18 1/4
インチネジ穴(
本機の操作は、カメラに接続した外部モニターで画面表示を確認しながら行ってください。
コントロールディスプレイの液晶カバーは、カバーの中央下部に爪を引っかけて手前に引くと外
れます。お手入れなどでカバーを外したあとは、
コントロールディスプレイの明るさを調整するときは、カメラのメニューで調整します。
リモートオペレーションユニットをカメラに接続する
B
ケーブルを接続する
1.
カメラの電源を切る
2.
リモートオペレーションユニットケーブルを本機の
プラグと端子の赤いマークを合わせて接続する。
3.
リモートオペレーションユニットケーブルをカメラの
る
プラグと端子の赤いマークを合わせて接続する。
24
17
18
1/4-20
)
1/4-20
10 mm
/深さ
)
機能拡張/レンズ対応
19
20
19
カメラ本体取り付け部
20 3/8
3/8-16
インチネジ穴(
4
角を押さえて確実に取り付けてください。
CTRL
端子に接続する
CTRL
端子に接続す
12 mm
/深さ
)
JP
