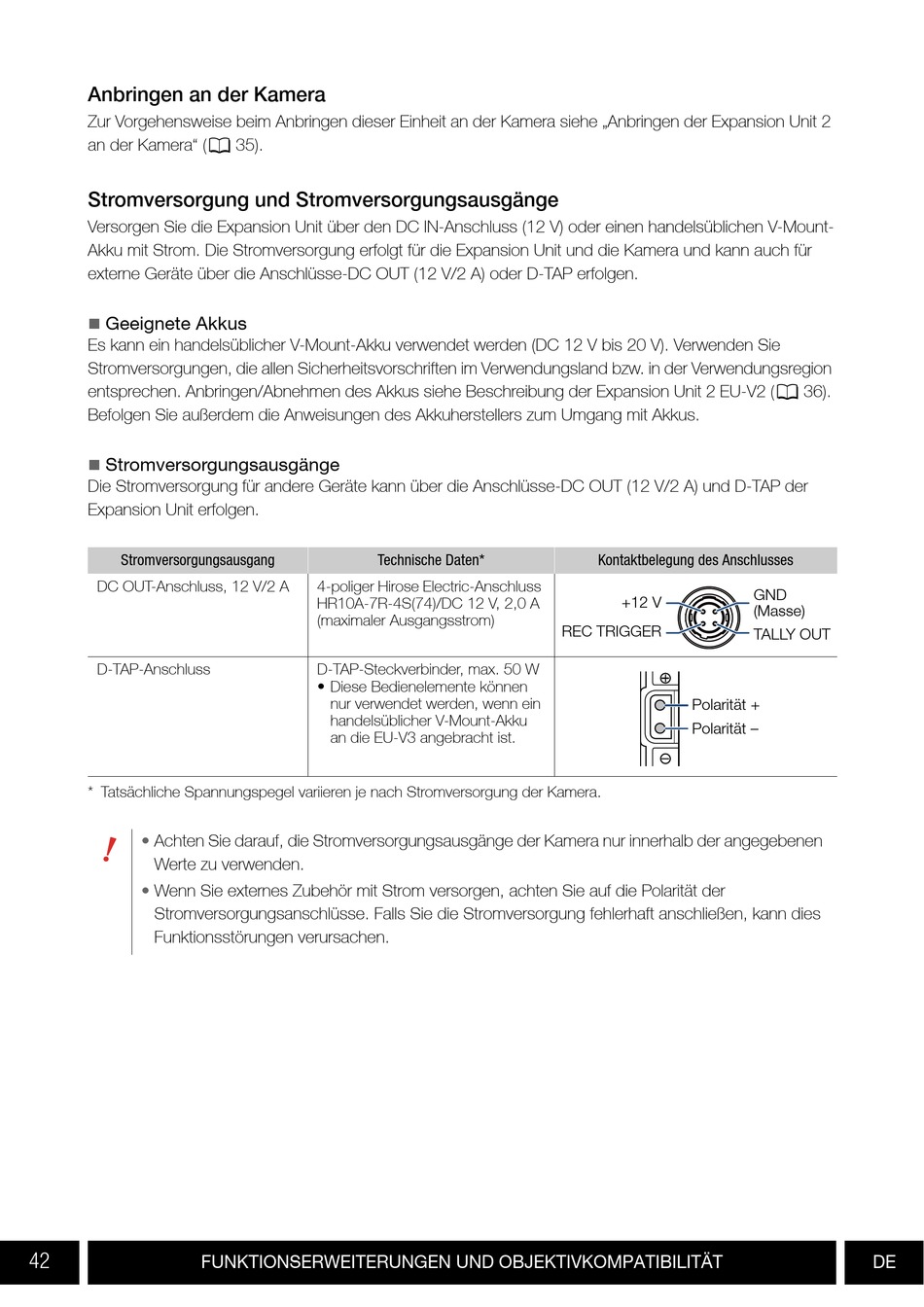

Anbringen an der Kamera

Zur Vorgehensweise beim Anbringen dieser Einheit an der Kamera siehe „Anbringen der Expansion Unit 2
an der Kamera" (0 35).
Stromversorgung und Stromversorgungsausgänge
Versorgen Sie die Expansion Unit über den DC IN-Anschluss (12 V) oder einen handelsüblichen V-Mount-
Akku mit Strom. Die Stromversorgung erfolgt für die Expansion Unit und die Kamera und kann auch für
externe Geräte über die Anschlüsse-DC OUT (12 V/2 A) oder D-TAP erfolgen.

Geeignete Akkus
Es kann ein handelsüblicher V-Mount-Akku verwendet werden (DC 12 V bis 20 V). Verwenden Sie
Stromversorgungen, die allen Sicherheitsvorschriften im Verwendungsland bzw. in der Verwendungsregion
entsprechen. Anbringen/Abnehmen des Akkus siehe Beschreibung der Expansion Unit 2 EU-V2 (0 36).
Befolgen Sie außerdem die Anweisungen des Akkuherstellers zum Umgang mit Akkus.

Stromversorgungsausgänge
Die Stromversorgung für andere Geräte kann über die Anschlüsse-DC OUT (12 V/2 A) und D-TAP der
Expansion Unit erfolgen.
Stromversorgungsausgang
DC OUT-Anschluss, 12 V/2 A
D-TAP-Anschluss
* Tatsächliche Spannungspegel variieren je nach Stromversorgung der Kamera.
• Achten Sie darauf, die Stromversorgungsausgänge der Kamera nur innerhalb der angegebenen
Werte zu verwenden.
• Wenn Sie externes Zubehör mit Strom versorgen, achten Sie auf die Polarität der
Stromversorgungsanschlüsse. Falls Sie die Stromversorgung fehlerhaft anschließen, kann dies
Funktionsstörungen verursachen.
42
FUNKTIONSERWEITERUNGEN UND OBJEKTIVKOMPATIBILITÄT
Technische Daten*
4-poliger Hirose Electric-Anschluss
HR10A-7R-4S(74)/DC 12 V, 2,0 A
(maximaler Ausgangsstrom)
D-TAP-Steckverbinder, max. 50 W
• Diese Bedienelemente können
nur verwendet werden, wenn ein
handelsüblicher V-Mount-Akku
an die EU-V3 angebracht ist.
Kontaktbelegung des Anschlusses
+12 V
REC TRIGGER
Polarität +
Polarität –
GND
(Masse)
TALLY OUT
