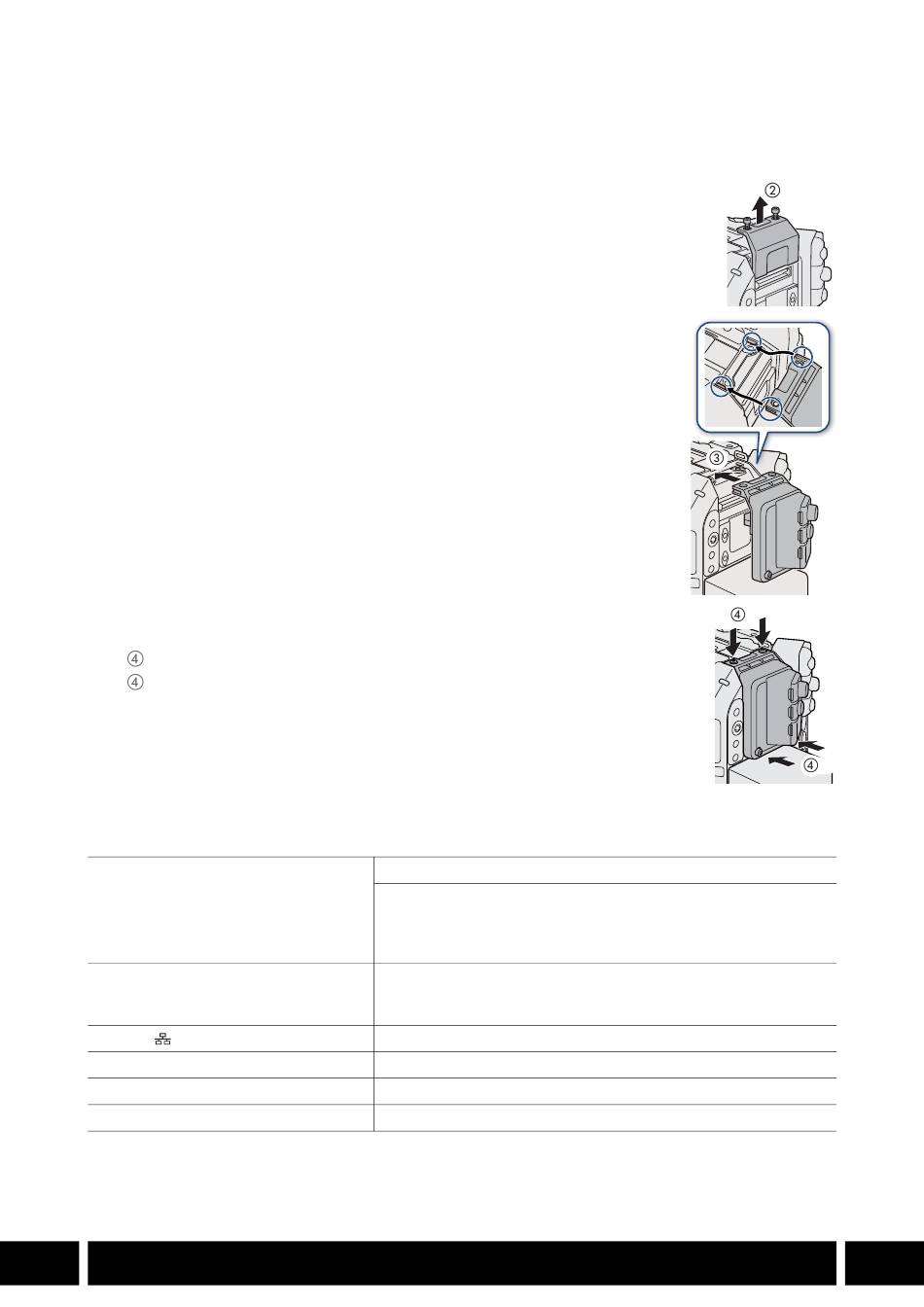

Установка модуля расширения 1 на камеру
1. Выключите камеру.
• Этот аксессуар не будет работать, если он был установлен на включенную камеру.
2. Снимите крышку для модуля расширения на камере.
• Выверните два болта, показанные на рисунке, используя шестигранный
ключ для болтов М4.
3. Установите модуль расширения.
• Снимите крышку разъема модуля расширения. Совместите выступы
на модуле расширения с выступами на камере и вставьте модуль
расширения, сдвигая его до упора вперед.
4. Закрепите модуль расширения на месте.
• Сначала затяните два крепежных болта, снятых на шаге 2, вверху
( -1). Затем затяните два прилагаемых крепежных болта M4 сзади
( -2).
Технические характеристики
Разъем G-LOCK/SYNC OUT
Разъем REMOTE B
Разъем (Ethernet)
Рабочая температура
Габарит* (Ш x В x Г )
Вес* (без крышки разъема)
* Все размеры и значения веса приблизительные.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И СОВМЕСТИМОСТЬ С ОБЪЕКТИВОМ
31
Разъем BNC, 1,0 Вразмах / 75 Ω
Настройка G-LOCK (синхронизация внешним синхросигналом):
только вход
Настройка SYNC OUT: только выход, трехуровневый сигнал HD
Функцию разъема можно изменить с помощью меню камеры.
Круглый 8-контактный разъем (для дополнительно
приобретаемого пульта дистанционного управления RC-V100,
интерфейс RS-422)
Ethernet, совместимый с 1000BASE-T
0 °C – 40 °C
62 x 92 x 69 мм
114 г
- 1
- 2
