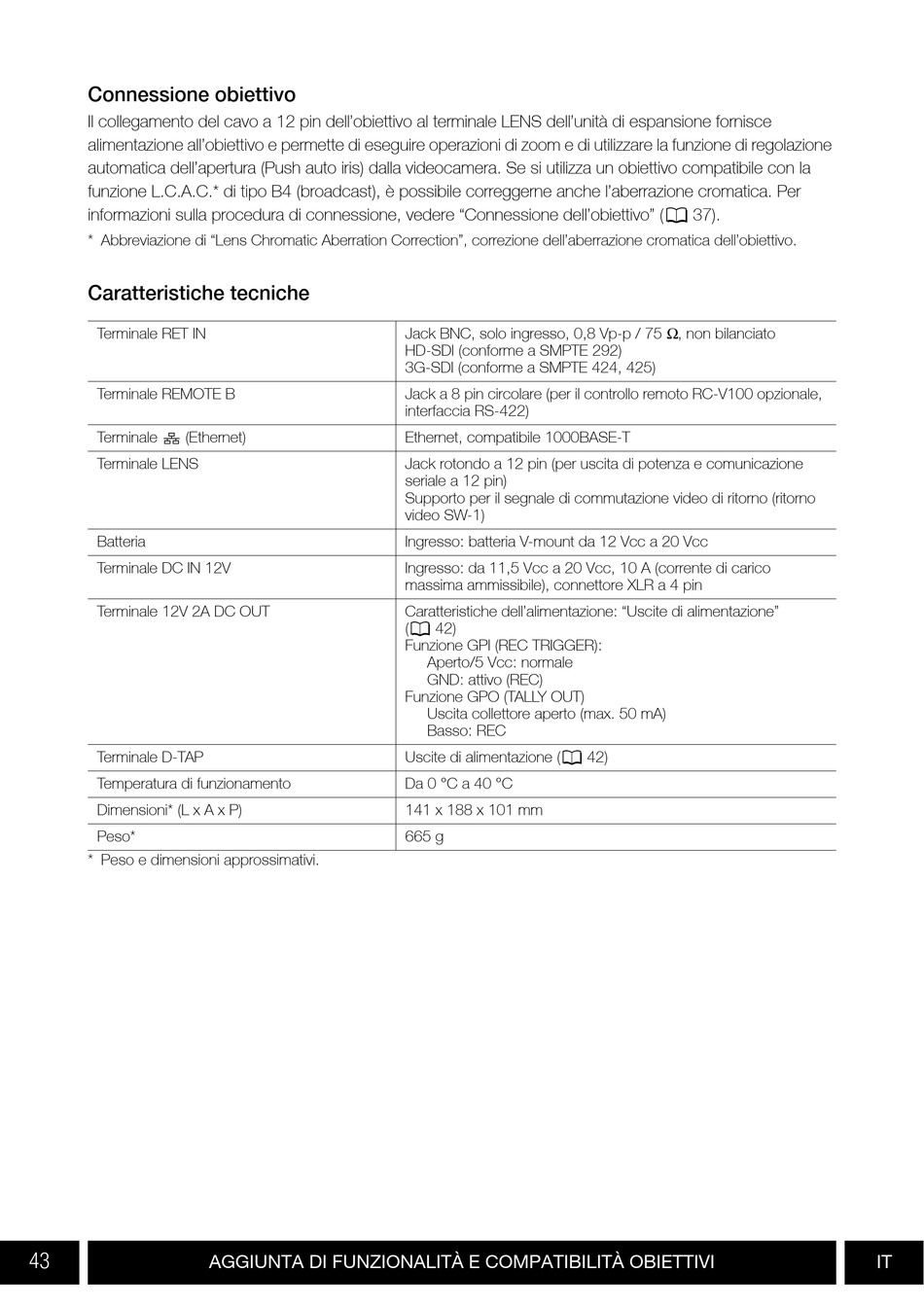

Connessione obiettivo
Il collegamento del cavo a 12 pin dell'obiettivo al terminale LENS dell'unità di espansione fornisce
alimentazione all'obiettivo e permette di eseguire operazioni di zoom e di utilizzare la funzione di regolazione
automatica dell'apertura (Push auto iris) dalla videocamera. Se si utilizza un obiettivo compatibile con la
funzione L.C.A.C.* di tipo B4 (broadcast), è possibile correggerne anche l'aberrazione cromatica. Per
informazioni sulla procedura di connessione, vedere "Connessione dell'obiettivo" (0 37).
* Abbreviazione di "Lens Chromatic Aberration Correction", correzione dell'aberrazione cromatica dell'obiettivo.
Caratteristiche tecniche
Terminale RET IN
Terminale REMOTE B
Terminale (Ethernet)
Terminale LENS
Batteria
Terminale DC IN 12V
Terminale 12V 2A DC OUT
Terminale D-TAP
Temperatura di funzionamento
Dimensioni* (L x A x P)
Peso*
* Peso e dimensioni approssimativi.
43
AGGIUNTA DI FUNZIONALITÀ E COMPATIBILITÀ OBIETTIVI
Jack BNC, solo ingresso, 0,8 Vp-p / 75 Ω, non bilanciato
HD-SDI (conforme a SMPTE 292)
3G-SDI (conforme a SMPTE 424, 425)
Jack a 8 pin circolare (per il controllo remoto RC-V100 opzionale,
interfaccia RS-422)
Ethernet, compatibile 1000BASE-T
Jack rotondo a 12 pin (per uscita di potenza e comunicazione
seriale a 12 pin)
Supporto per il segnale di commutazione video di ritorno (ritorno
video SW-1)
Ingresso: batteria V-mount da 12 Vcc a 20 Vcc
Ingresso: da 11,5 Vcc a 20 Vcc, 10 A (corrente di carico
massima ammissibile), connettore XLR a 4 pin
Caratteristiche dell'alimentazione: "Uscite di alimentazione"
(0 42)
Funzione GPI (REC TRIGGER):
Aperto/5 Vcc: normale
GND: attivo (REC)
Funzione GPO (TALLY OUT)
Uscita collettore aperto (max. 50 mA)
Basso: REC
Uscite di alimentazione (0 42)
Da 0 °C a 40 °C
141 x 188 x 101 mm
665 g
