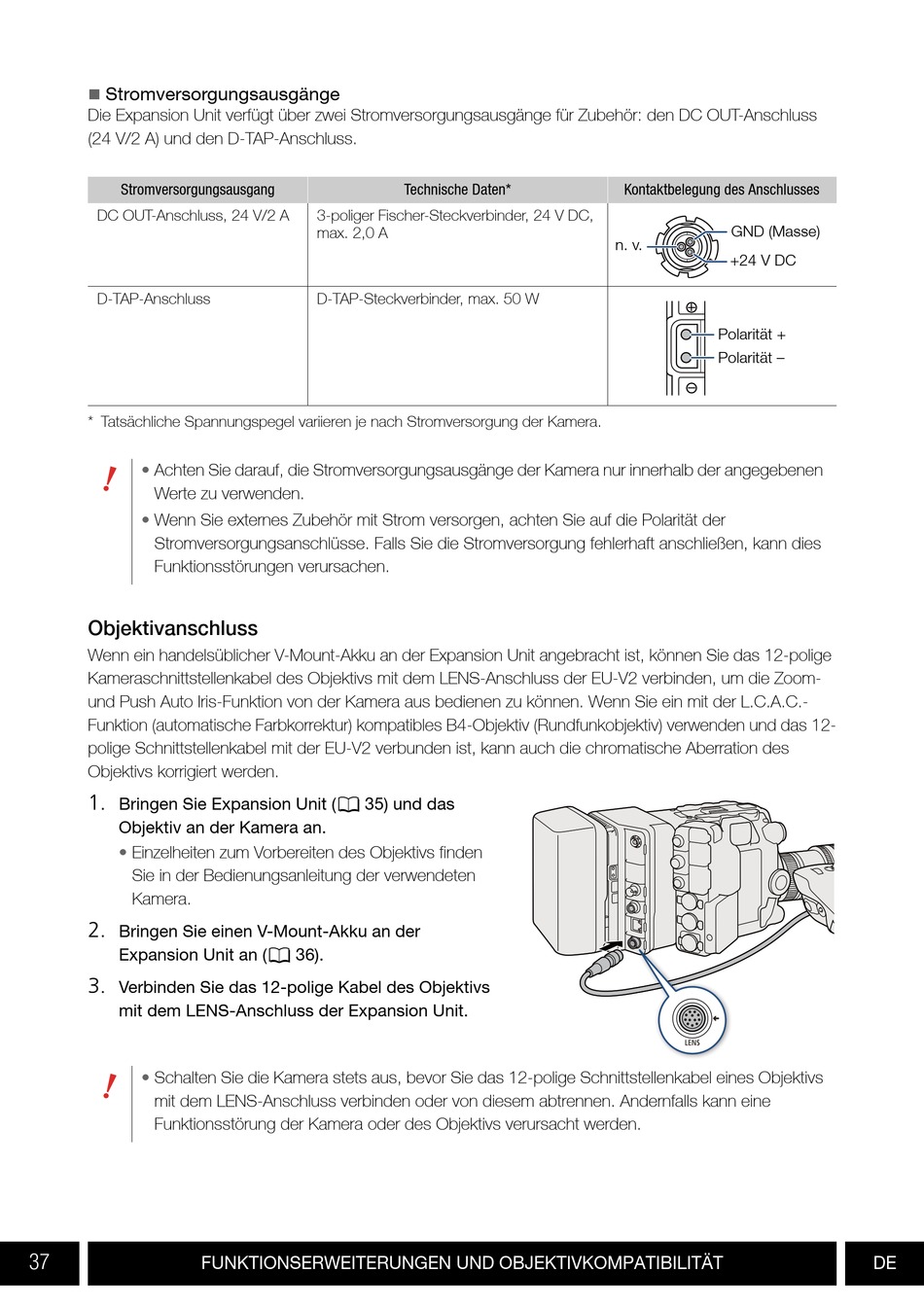

Stromversorgungsausgänge
Die Expansion Unit verfügt über zwei Stromversorgungsausgänge für Zubehör: den DC OUT-Anschluss
(24 V/2 A) und den D-TAP-Anschluss.
Stromversorgungsausgang
DC OUT-Anschluss, 24 V/2 A
D-TAP-Anschluss
* Tatsächliche Spannungspegel variieren je nach Stromversorgung der Kamera.
• Achten Sie darauf, die Stromversorgungsausgänge der Kamera nur innerhalb der angegebenen
Werte zu verwenden.
• Wenn Sie externes Zubehör mit Strom versorgen, achten Sie auf die Polarität der
Stromversorgungsanschlüsse. Falls Sie die Stromversorgung fehlerhaft anschließen, kann dies
Funktionsstörungen verursachen.
Objektivanschluss
Wenn ein handelsüblicher V-Mount-Akku an der Expansion Unit angebracht ist, können Sie das 12-polige
Kameraschnittstellenkabel des Objektivs mit dem LENS-Anschluss der EU-V2 verbinden, um die Zoom-
und Push Auto Iris-Funktion von der Kamera aus bedienen zu können. Wenn Sie ein mit der L.C.A.C.-
Funktion (automatische Farbkorrektur) kompatibles B4-Objektiv (Rundfunkobjektiv) verwenden und das 12-
polige Schnittstellenkabel mit der EU-V2 verbunden ist, kann auch die chromatische Aberration des
Objektivs korrigiert werden.
1.
Bringen Sie Expansion Unit (0 35) und das
Objektiv an der Kamera an.
• Einzelheiten zum Vorbereiten des Objektivs finden
Sie in der Bedienungsanleitung der verwendeten
Kamera.
2.
Bringen Sie einen V-Mount-Akku an der
Expansion Unit an (0 36).
3.
Verbinden Sie das 12-polige Kabel des Objektivs
mit dem LENS-Anschluss der Expansion Unit.
• Schalten Sie die Kamera stets aus, bevor Sie das 12-polige Schnittstellenkabel eines Objektivs
mit dem LENS-Anschluss verbinden oder von diesem abtrennen. Andernfalls kann eine
Funktionsstörung der Kamera oder des Objektivs verursacht werden.
37
FUNKTIONSERWEITERUNGEN UND OBJEKTIVKOMPATIBILITÄT
Technische Daten*
3-poliger Fischer-Steckverbinder, 24 V DC,
max. 2,0 A
D-TAP-Steckverbinder, max. 50 W
Kontaktbelegung des Anschlusses
GND (Masse)
n. v.
+24 V DC
Polarität +
Polarität –
