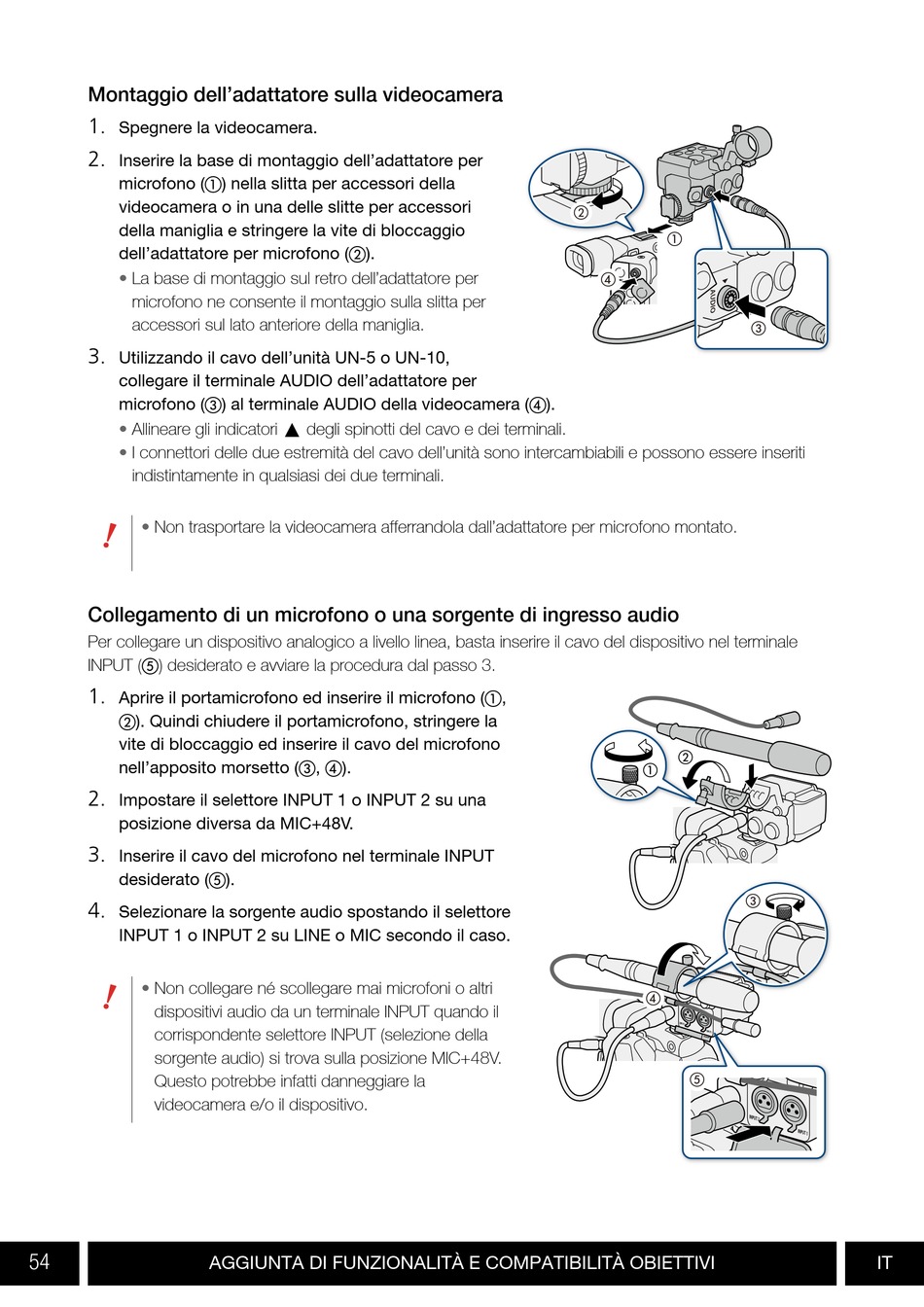

Montaggio dell'adattatore sulla videocamera
1.
Spegnere la videocamera.
2.
Inserire la base di montaggio dell'adattatore per
microfono ( ) nella slitta per accessori della
videocamera o in una delle slitte per accessori
della maniglia e stringere la vite di bloccaggio
dell'adattatore per microfono ( ).
• La base di montaggio sul retro dell'adattatore per
microfono ne consente il montaggio sulla slitta per
accessori sul lato anteriore della maniglia.
3.
Utilizzando il cavo dell'unità UN-5 o UN-10,
collegare il terminale AUDIO dell'adattatore per
microfono ( ) al terminale AUDIO della videocamera ( ).
Allineare gli indicatori Í degli spinotti del cavo e dei terminali.
•
• I connettori delle due estremità del cavo dell'unità sono intercambiabili e possono essere inseriti
indistintamente in qualsiasi dei due terminali.
• Non trasportare la videocamera afferrandola dall'adattatore per microfono montato.
Collegamento di un microfono o una sorgente di ingresso audio
Per collegare un dispositivo analogico a livello linea, basta inserire il cavo del dispositivo nel terminale
INPUT ( ) desiderato e avviare la procedura dal passo 3.
1.
Aprire il portamicrofono ed inserire il microfono ( ,
). Quindi chiudere il portamicrofono, stringere la
vite di bloccaggio ed inserire il cavo del microfono
nell'apposito morsetto ( ,
2.
Impostare il selettore INPUT 1 o INPUT 2 su una
posizione diversa da MIC+48V.
3.
Inserire il cavo del microfono nel terminale INPUT
desiderato ( ).
4.
Selezionare la sorgente audio spostando il selettore
INPUT 1 o INPUT 2 su LINE o MIC secondo il caso.
• Non collegare né scollegare mai microfoni o altri
dispositivi audio da un terminale INPUT quando il
corrispondente selettore INPUT (selezione della
sorgente audio) si trova sulla posizione MIC+48V.
Questo potrebbe infatti danneggiare la
videocamera e/o il dispositivo.
54
).
AGGIUNTA DI FUNZIONALITÀ E COMPATIBILITÀ OBIETTIVI IT
