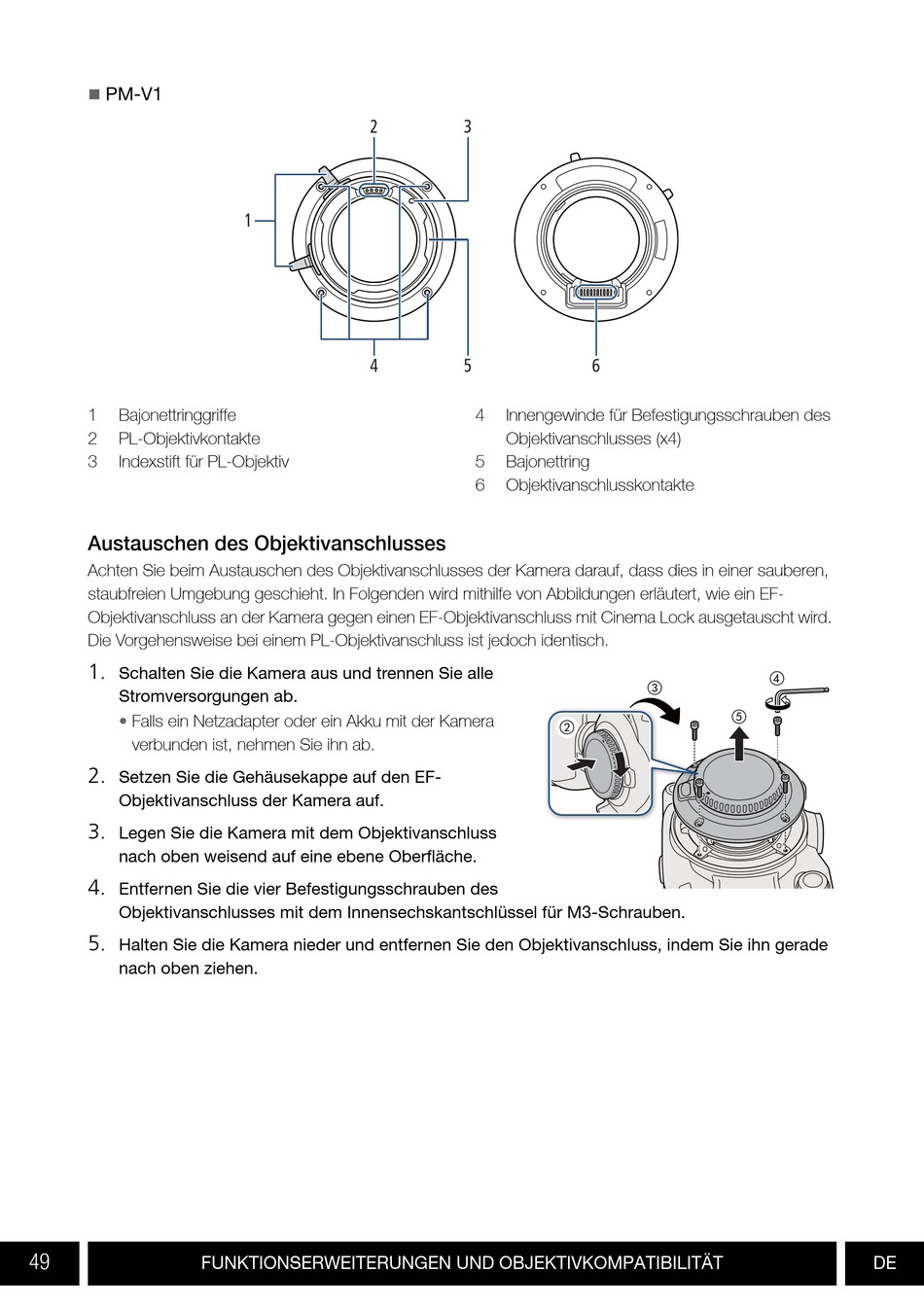

PM-V1
1
Bajonettringgriffe
2
PL-Objektivkontakte
3
Indexstift für PL-Objektiv
Austauschen des Objektivanschlusses
Achten Sie beim Austauschen des Objektivanschlusses der Kamera darauf, dass dies in einer sauberen,
staubfreien Umgebung geschieht. In Folgenden wird mithilfe von Abbildungen erläutert, wie ein EF-
Objektivanschluss an der Kamera gegen einen EF-Objektivanschluss mit Cinema Lock ausgetauscht wird.
Die Vorgehensweise bei einem PL-Objektivanschluss ist jedoch identisch.
1.
Schalten Sie die Kamera aus und trennen Sie alle
Stromversorgungen ab.
•
Falls ein Netzadapter oder ein Akku mit der Kamera
verbunden ist, nehmen Sie ihn ab.
2.
Setzen Sie die Gehäusekappe auf den EF-
Objektivanschluss der Kamera auf.
3.
Legen Sie die Kamera mit dem Objektivanschluss
nach oben weisend auf eine ebene Oberfläche.
4.
Entfernen Sie die vier Befestigungsschrauben des
Objektivanschlusses mit dem Innensechskantschlüssel für M3-Schrauben.
5.
Halten Sie die Kamera nieder und entfernen Sie den Objektivanschluss, indem Sie ihn gerade
nach oben ziehen.
49
FUNKTIONSERWEITERUNGEN UND OBJEKTIVKOMPATIBILITÄT
2
1
4
3
5
6
4
Innengewinde für Befestigungsschrauben des
Objektivanschlusses (x4)
5
Bajonettring
6
Objektivanschlusskontakte
