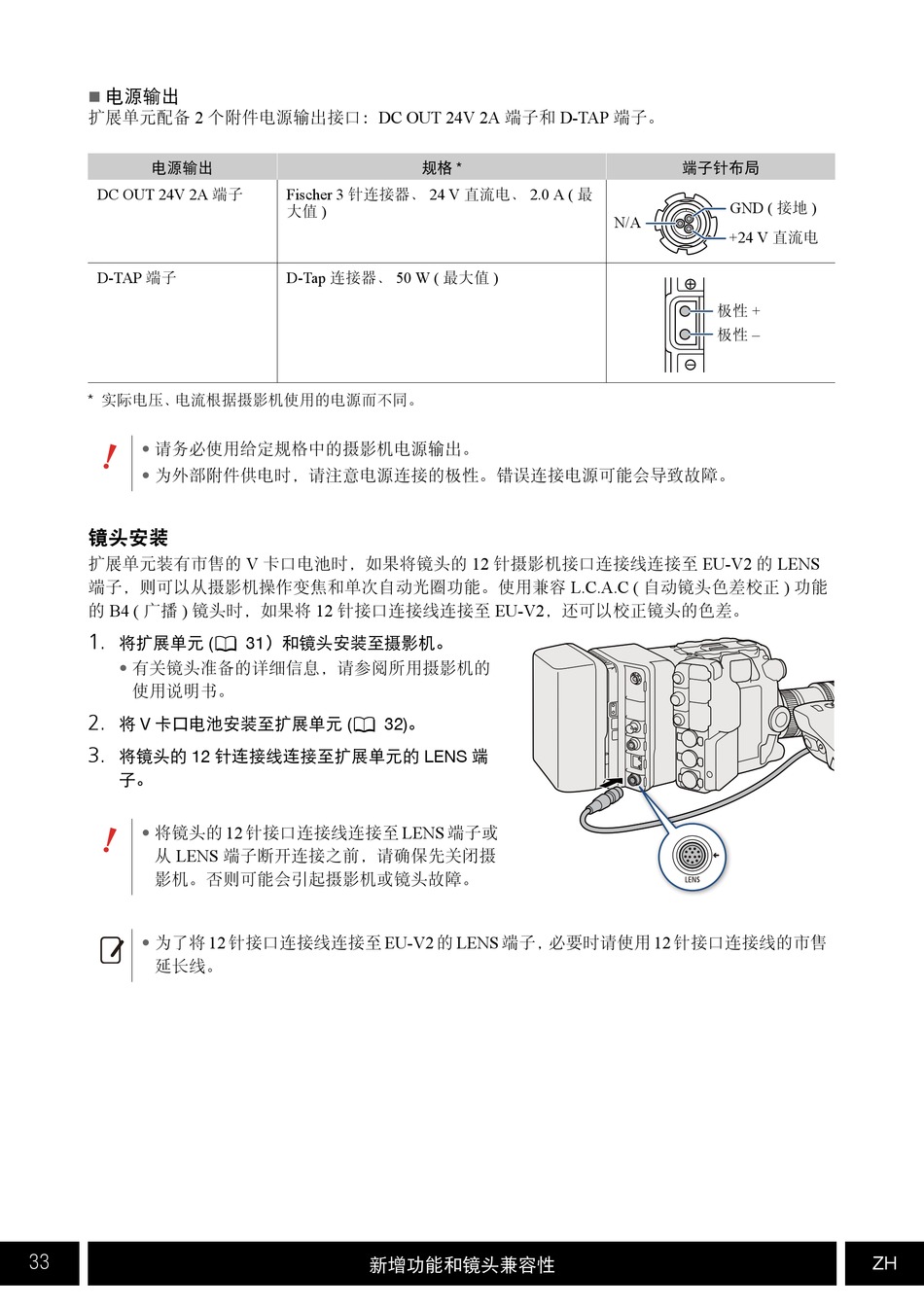

电源输出

扩展单元配备 2 个附件电源输出接口：DC OUT 24V 2A 端子和 D-TAP 端子。
电源输出
DC OUT 24V 2A 端子
D-TAP 端子
* 实际电压、 电流根据摄影机使用的电源而不同。
请务必使用给定规格中的摄影机电源输出。
•
为外部附件供电时，请注意电源连接的极性。错误连接电源可能会导致故障。
•
镜头安装
扩展单元装有市售的 V 卡口电池时，如果将镜头的 12 针摄影机接口连接线连接至 EU-V2 的 LENS
端子，则可以从摄影机操作变焦和单次自动光圈功能。使用兼容 L.C.A.C ( 自动镜头色差校正 ) 功能
的 B4 ( 广播 ) 镜头时，如果将 12 针接口连接线连接至 EU-V2，还可以校正镜头的色差。
1.
将扩展单元 (0 31）和镜头安装至摄影机。
有关镜头准备的详细信息，请参阅所用摄影机的
•
使用说明书。
2.
将 V 卡口电池安装至扩展单元 (0 32)。
3.
将镜头的 12 针连接线连接至扩展单元的 LENS 端
子。
将镜头的 12 针接口连接线连接至 LENS 端子或
•
从 LENS 端子断开连接之前，请确保先关闭摄
影机。否则可能会引起摄影机或镜头故障。
为了将 12 针接口连接线连接至 EU-V2 的 LENS 端子， 必要时请使用 12 针接口连接线的市售
•
延长线。
33
规格 *
Fischer 3 针连接器、 24 V 直流电、 2.0 A ( 最
大值 )
D-Tap 连接器、 50 W ( 最大值 )
新增功能和镜头兼容性
端子针布局
GND ( 接地 )
N/A
+24 V 直流电
极性 +
极性 –
