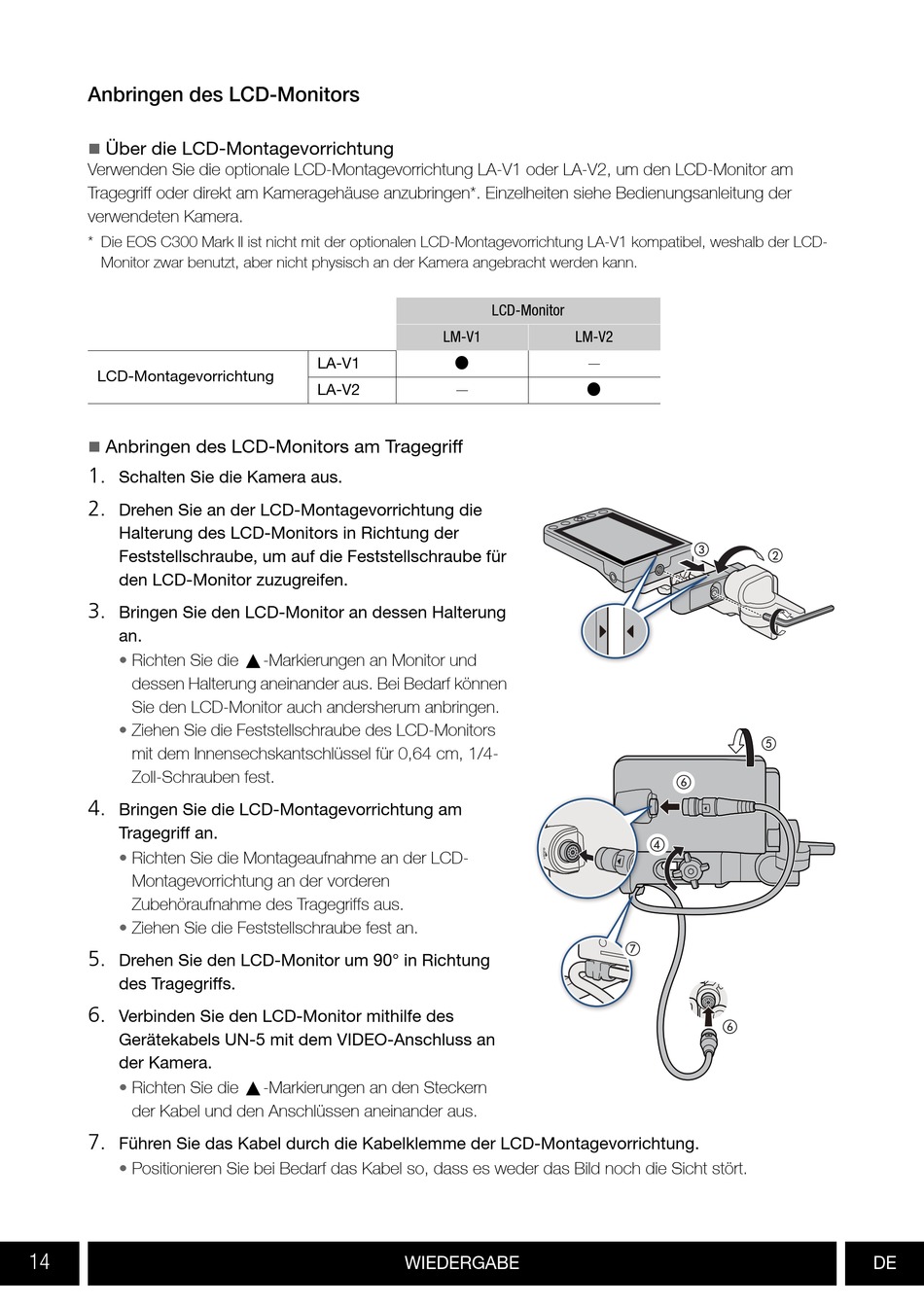

Anbringen des LCD-Monitors

Über die LCD-Montagevorrichtung
Verwenden Sie die optionale LCD-Montagevorrichtung LA-V1 oder LA-V2, um den LCD-Monitor am
Tragegriff oder direkt am Kameragehäuse anzubringen*. Einzelheiten siehe Bedienungsanleitung der
verwendeten Kamera.
* Die EOS C300 Mark II ist nicht mit der optionalen LCD-Montagevorrichtung LA-V1 kompatibel, weshalb der LCD-
Monitor zwar benutzt, aber nicht physisch an der Kamera angebracht werden kann.
LCD-Montagevorrichtung

Anbringen des LCD-Monitors am Tragegriff
1.
Schalten Sie die Kamera aus.
2.
Drehen Sie an der LCD-Montagevorrichtung die
Halterung des LCD-Monitors in Richtung der
Feststellschraube, um auf die Feststellschraube für
den LCD-Monitor zuzugreifen.
3.
Bringen Sie den LCD-Monitor an dessen Halterung
an.
Richten Sie die Í-Markierungen an Monitor und
•
dessen Halterung aneinander aus. Bei Bedarf können
Sie den LCD-Monitor auch andersherum anbringen.
• Ziehen Sie die Feststellschraube des LCD-Monitors
mit dem Innensechskantschlüssel für 0,64 cm, 1/4-
Zoll-Schrauben fest.
4.
Bringen Sie die LCD-Montagevorrichtung am
Tragegriff an.
• Richten Sie die Montageaufnahme an der LCD-
Montagevorrichtung an der vorderen
Zubehöraufnahme des Tragegriffs aus.
• Ziehen Sie die Feststellschraube fest an.
5.
Drehen Sie den LCD-Monitor um 90° in Richtung
des Tragegriffs.
6.
Verbinden Sie den LCD-Monitor mithilfe des
Gerätekabels UN-5 mit dem VIDEO-Anschluss an
der Kamera.
Richten Sie die Í-Markierungen an den Steckern
•
der Kabel und den Anschlüssen aneinander aus.
7.
Führen Sie das Kabel durch die Kabelklemme der LCD-Montagevorrichtung.
• Positionieren Sie bei Bedarf das Kabel so, dass es weder das Bild noch die Sicht stört.
14
LCD-Monitor
LM-V1
N
LA-V1
LA-V2 —
WIEDERGABE
LM-V2
—
N
