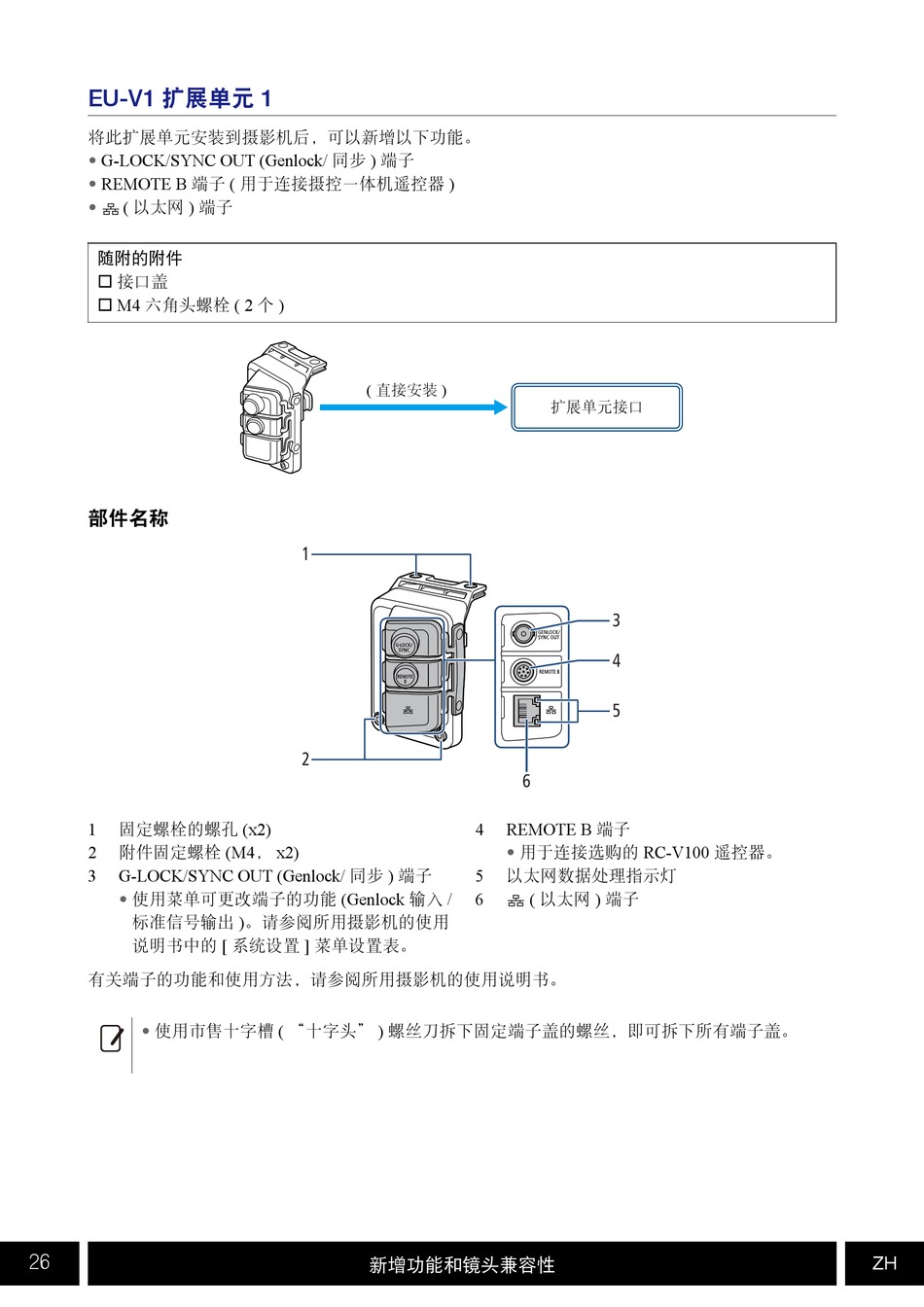

EU-V1 扩展单元 1
将此扩展单元安装到摄影机后，可以新增以下功能。
G-LOCK/SYNC OUT (Genlock/ 同步 ) 端子
•
REMOTE B 端子 ( 用于连接摄控一体机遥控器 )
•
( 以太网 ) 端子
•
随附的附件
 接口盖
 M4 六角头螺栓 ( 2 个 )
部件名称
1 固定螺栓的螺孔 (x2)
2 附件固定螺栓 (M4， x2)
3 G-LOCK/SYNC OUT (Genlock/ 同步 ) 端子
使用菜单可更改端子的功能 (Genlock 输入 /
•
标准信号输出 )。请参阅所用摄影机的使用
说明书中的 [ 系统设置 ] 菜单设置表。
有关端子的功能和使用方法，请参阅所用摄影机的使用说明书。
使用市售十字槽 ( "十字头" ) 螺丝刀拆下固定端子盖的螺丝，即可拆下所有端子盖。
•
26
( 直接安装 )
1
2
4
5
6
新增功能和镜头兼容性
扩展单元接口
3
4
5
6
REMOTE B 端子
用于连接选购的 RC-V100 遥控器。
•
以太网数据处理指示灯
( 以太网 ) 端子
