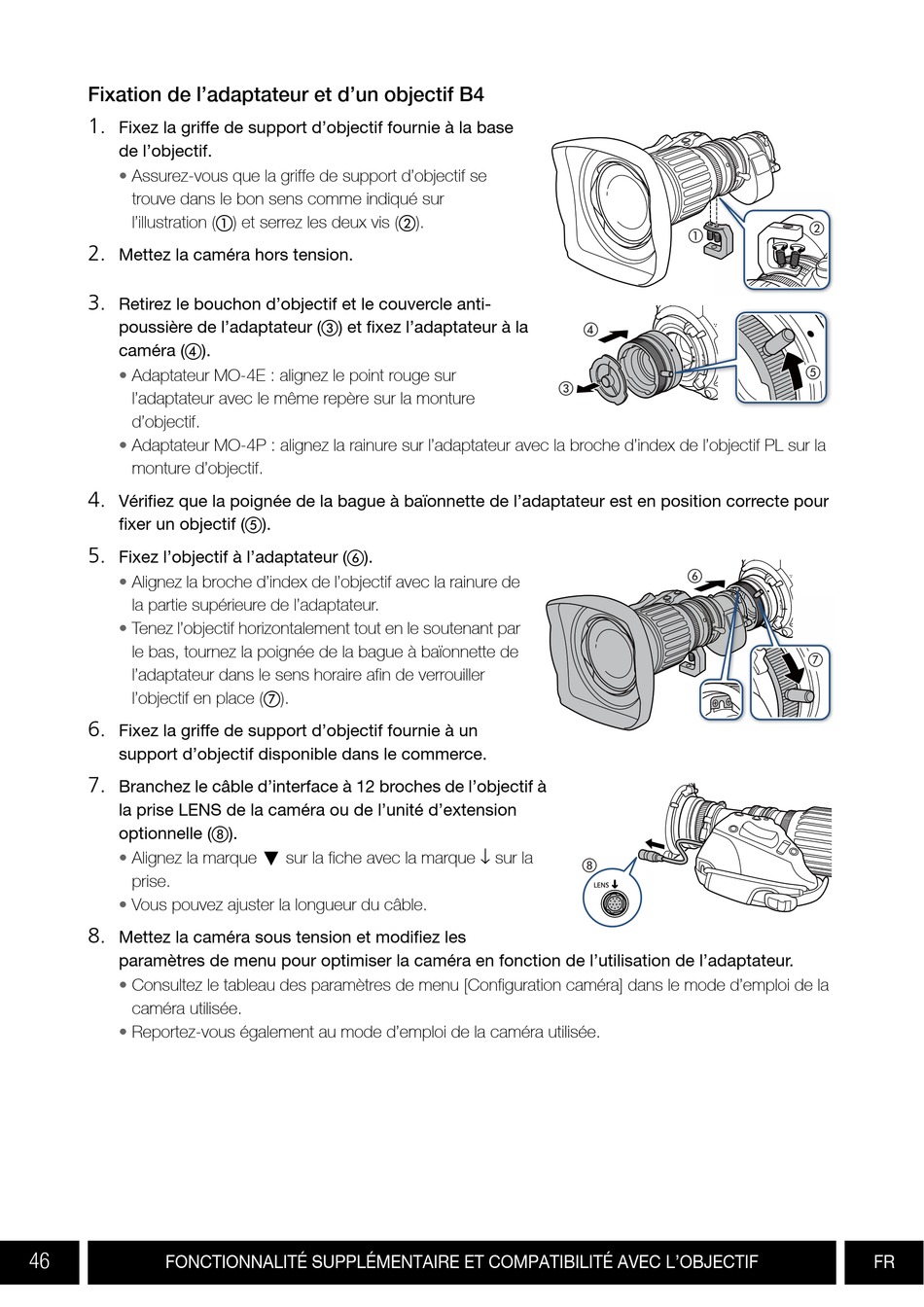

Fixation de l'adaptateur et d'un objectif B4
1.
Fixez la griffe de support d'objectif fournie à la base
de l'objectif.
•
Assurez-vous que la griffe de support d'objectif se
trouve dans le bon sens comme indiqué sur
l'illustration ( ) et serrez les deux vis ( ).
2.
Mettez la caméra hors tension.
3.
Retirez le bouchon d'objectif et le couvercle anti-
poussière de l'adaptateur ( ) et fixez l'adaptateur à la
caméra ( ).
•
Adaptateur MO-4E : alignez le point rouge sur
l'adaptateur avec le même repère sur la monture
d'objectif.
•
Adaptateur MO-4P : alignez la rainure sur l'adaptateur avec la broche d'index de l'objectif PL sur la
monture d'objectif.
4.
Vérifiez que la poignée de la bague à baïonnette de l'adaptateur est en position correcte pour
fixer un objectif ( ).
5.
Fixez l'objectif à l'adaptateur ( ).
•
Alignez la broche d'index de l'objectif avec la rainure de
la partie supérieure de l'adaptateur.
•
Tenez l'objectif horizontalement tout en le soutenant par
le bas, tournez la poignée de la bague à baïonnette de
l'adaptateur dans le sens horaire afin de verrouiller
l'objectif en place ( ).
6.
Fixez la griffe de support d'objectif fournie à un
support d'objectif disponible dans le commerce.
7.
Branchez le câble d'interface à 12 broches de l'objectif à
la prise LENS de la caméra ou de l'unité d'extension
optionnelle ( ).
Alignez la marque Î sur la fiche avec la marque ↓ sur la
•
prise.
•
Vous pouvez ajuster la longueur du câble.
8.
Mettez la caméra sous tension et modifiez les
paramètres de menu pour optimiser la caméra en fonction de l'utilisation de l'adaptateur.
•
Consultez le tableau des paramètres de menu [Configuration caméra] dans le mode d'emploi de la
caméra utilisée.
•
Reportez-vous également au mode d'emploi de la caméra utilisée.
