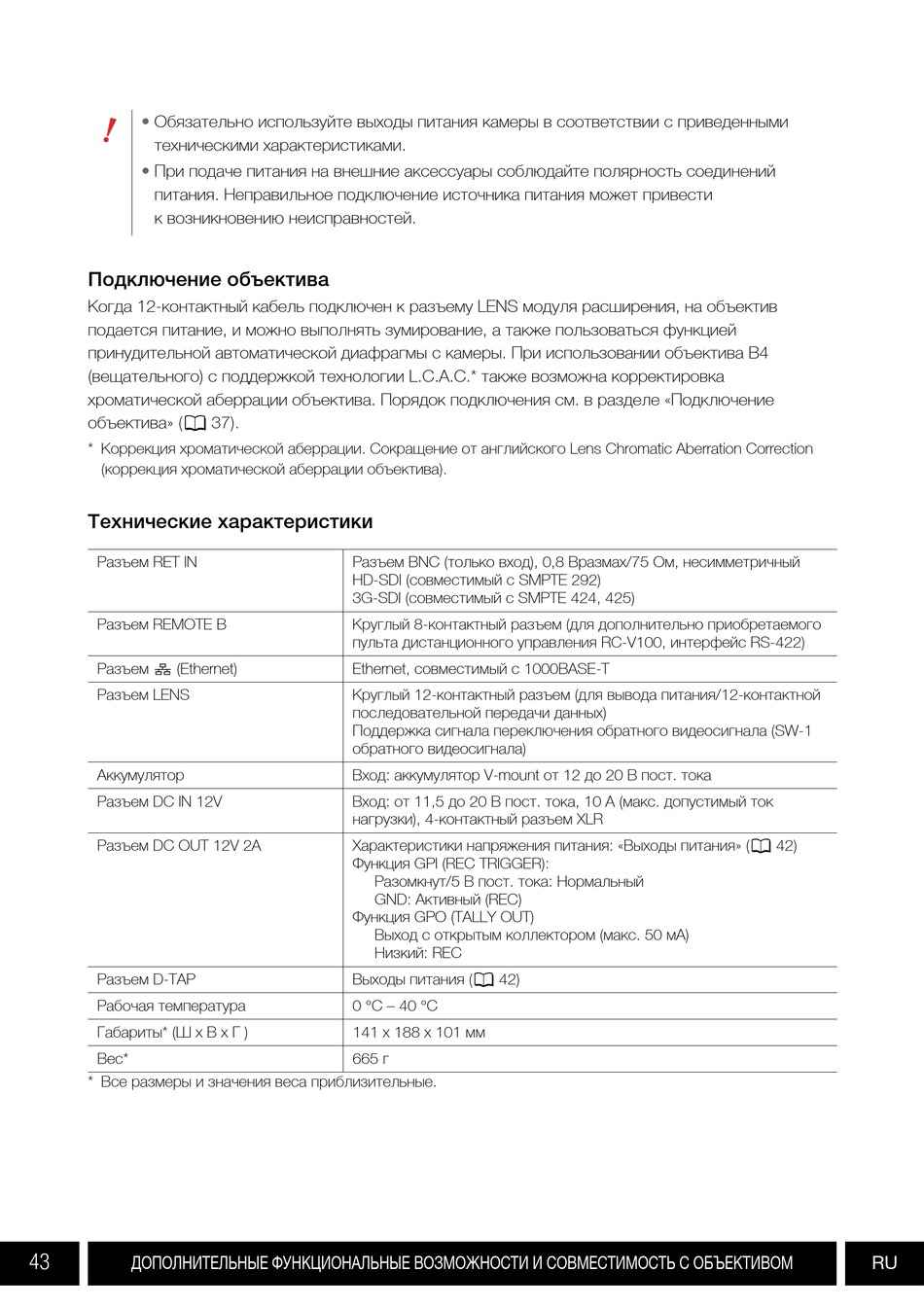

• Обязательно используйте выходы питания камеры в соответствии с приведенными
техническими характеристиками.
• При подаче питания на внешние аксессуары соблюдайте полярность соединений
питания. Неправильное подключение источника питания может привести
к возникновению неисправностей.
Подключение объектива
Когда 12-контактный кабель подключен к разъему LENS модуля расширения, на объектив
подается питание, и можно выполнять зумирование, а также пользоваться функцией
принудительной автоматической диафрагмы с камеры. При использовании объектива B4
(вещательного) с поддержкой технологии L.C.A.C.* также возможна корректировка
хроматической аберрации объектива. Порядок подключения см. в разделе «Подключение
объектива» (0 37).
* Коррекция хроматической аберрации. Сокращение от английского Lens Chromatic Aberration Correction
(коррекция хроматической аберрации объектива).
Технические характеристики
Разъем RET IN
Разъем REMOTE B
Разъем (Ethernet)
Разъем LENS
Аккумулятор
Разъем DC IN 12V
Разъем DC OUT 12V 2A
Разъем D-TAP
Рабочая температура
Габариты* (Ш x В x Г )
Вес*
* Все размеры и значения веса приблизительные.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И СОВМЕСТИМОСТЬ С ОБЪЕКТИВОМ
43
Разъем BNC (только вход), 0,8 Вразмах/75 Ом, несимметричный
HD-SDI (совместимый с SMPTE 292)
3G-SDI (совместимый с SMPTE 424, 425)
Круглый 8-контактный разъем (для дополнительно приобретаемого
пульта дистанционного управления RC-V100, интерфейс RS-422)
Ethernet, совместимый с 1000BASE-T
Круглый 12-контактный разъем (для вывода питания/12-контактной
последовательной передачи данных)
Поддержка сигнала переключения обратного видеосигнала (SW-1
обратного видеосигнала)
Вход: аккумулятор V-mount от 12 до 20 В пост. тока
Вход: от 11,5 до 20 В пост. тока, 10 А (макс. допустимый ток
нагрузки), 4-контактный разъем XLR
Характеристики напряжения питания: «Выходы питания» (0 42)
Функция GPI (REC TRIGGER):
Разомкнут/5 В пост. тока: Нормальный
GND: Активный (REC)
Функция GPO (TALLY OUT)
Выход с открытым коллектором (макс. 50 мА)
Низкий: REC
Выходы питания (0 42)
0 °C – 40 °C
141 x 188 x 101 мм
665 г
