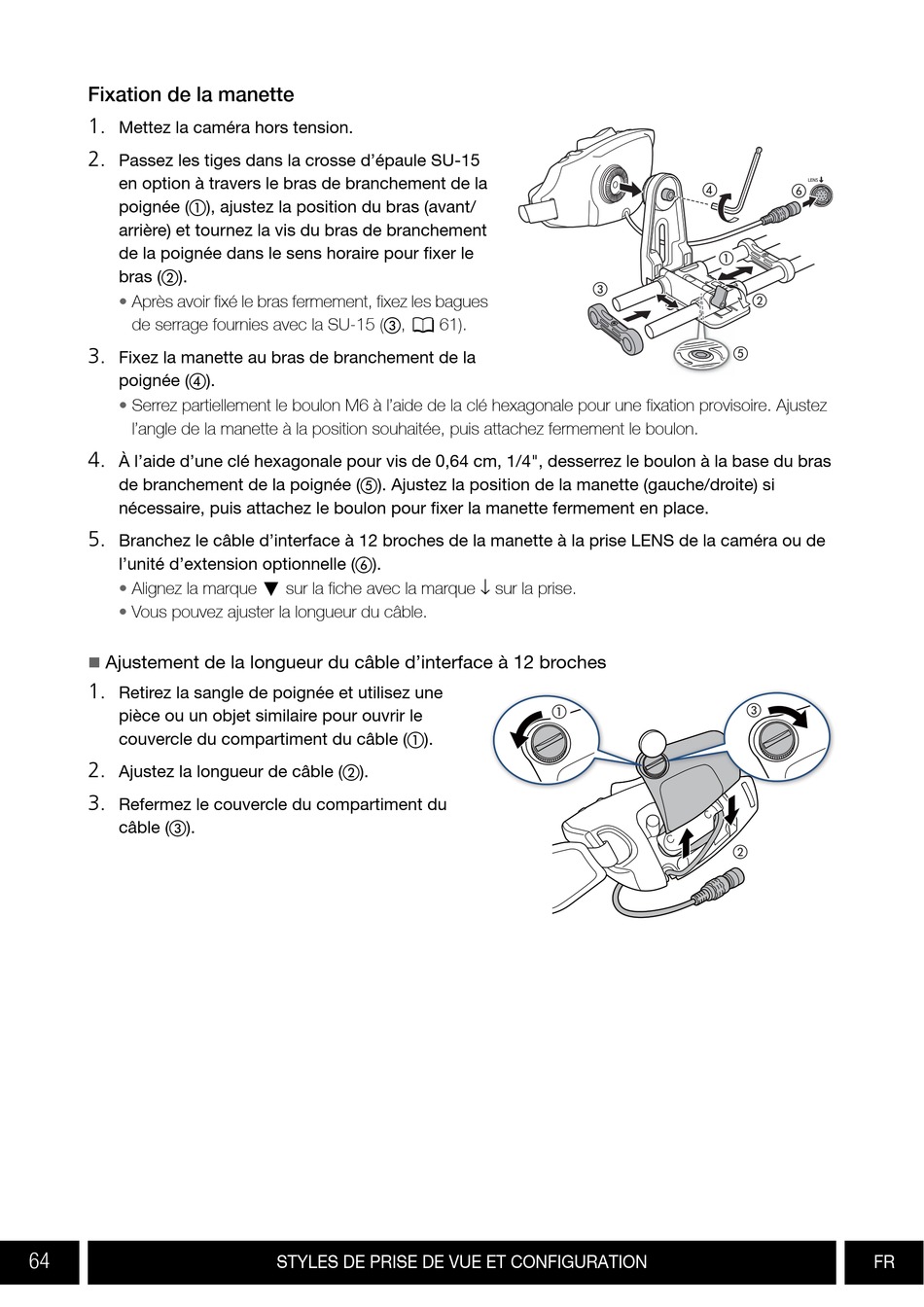

Fixation de la manette
1.
Mettez la caméra hors tension.
2.
Passez les tiges dans la crosse d'épaule SU-15
en option à travers le bras de branchement de la
poignée ( ), ajustez la position du bras (avant/
arrière) et tournez la vis du bras de branchement
de la poignée dans le sens horaire pour fixer le
bras ( ).
• Après avoir fixé le bras fermement, fixez les bagues
de serrage fournies avec la SU-15 ( , 0 61).
3.
Fixez la manette au bras de branchement de la
poignée ( ).
• Serrez partiellement le boulon M6 à l'aide de la clé hexagonale pour une fixation provisoire. Ajustez
l'angle de la manette à la position souhaitée, puis attachez fermement le boulon.
4.
À l'aide d'une clé hexagonale pour vis de 0,64 cm, 1/4", desserrez le boulon à la base du bras
de branchement de la poignée ( ). Ajustez la position de la manette (gauche/droite) si
nécessaire, puis attachez le boulon pour fixer la manette fermement en place.
5.
Branchez le câble d'interface à 12 broches de la manette à la prise LENS de la caméra ou de
l'unité d'extension optionnelle ( ).
Alignez la marque O sur la fiche avec la marque ↓ sur la prise.
•
• Vous pouvez ajuster la longueur du câble.

Ajustement de la longueur du câble d'interface à 12 broches
1.
Retirez la sangle de poignée et utilisez une
pièce ou un objet similaire pour ouvrir le
couvercle du compartiment du câble ( ).
2.
Ajustez la longueur de câble ( ).
3.
Refermez le couvercle du compartiment du
câble ( ).
