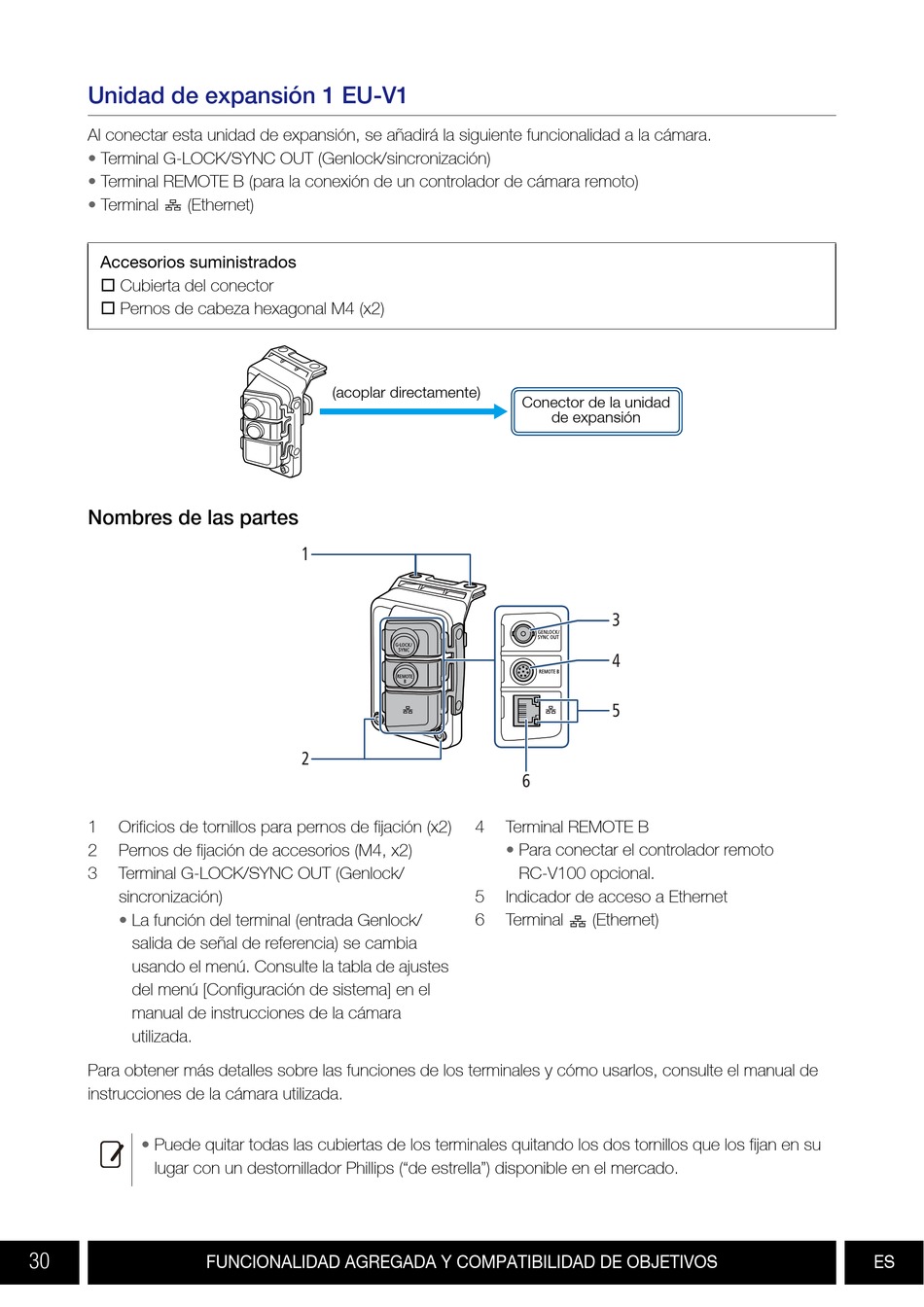

Unidad de expansión 1 EU-V1
Al conectar esta unidad de expansión, se añadirá la siguiente funcionalidad a la cámara.
• Terminal G-LOCK/SYNC OUT (Genlock/sincronización)
• Terminal REMOTE B (para la conexión de un controlador de cámara remoto)
• Terminal (Ethernet)
Accesorios suministrados
 Cubierta del conector
 Pernos de cabeza hexagonal M4 (x2)
Nombres de las partes
1 Orificios de tornillos para pernos de fijación (x2)
2 Pernos de fijación de accesorios (M4, x2)
3 Terminal G-LOCK/SYNC OUT (Genlock/
sincronización)
• La función del terminal (entrada Genlock/
salida de señal de referencia) se cambia
usando el menú. Consulte la tabla de ajustes
del menú [Configuración de sistema] en el
manual de instrucciones de la cámara
utilizada.
Para obtener más detalles sobre las funciones de los terminales y cómo usarlos, consulte el manual de
instrucciones de la cámara utilizada.
• Puede quitar todas las cubiertas de los terminales quitando los dos tornillos que los fijan en su
lugar con un destornillador Phillips ("de estrella") disponible en el mercado.
30
(acoplar directamente)
1
2
FUNCIONALIDAD AGREGADA Y COMPATIBILIDAD DE OBJETIVOS
Conector de la unidad
de expansión
3
4
5
6
4 Terminal REMOTE B
• Para conectar el controlador remoto
RC-V100 opcional.
5 Indicador de acceso a Ethernet
6 Terminal (Ethernet)
