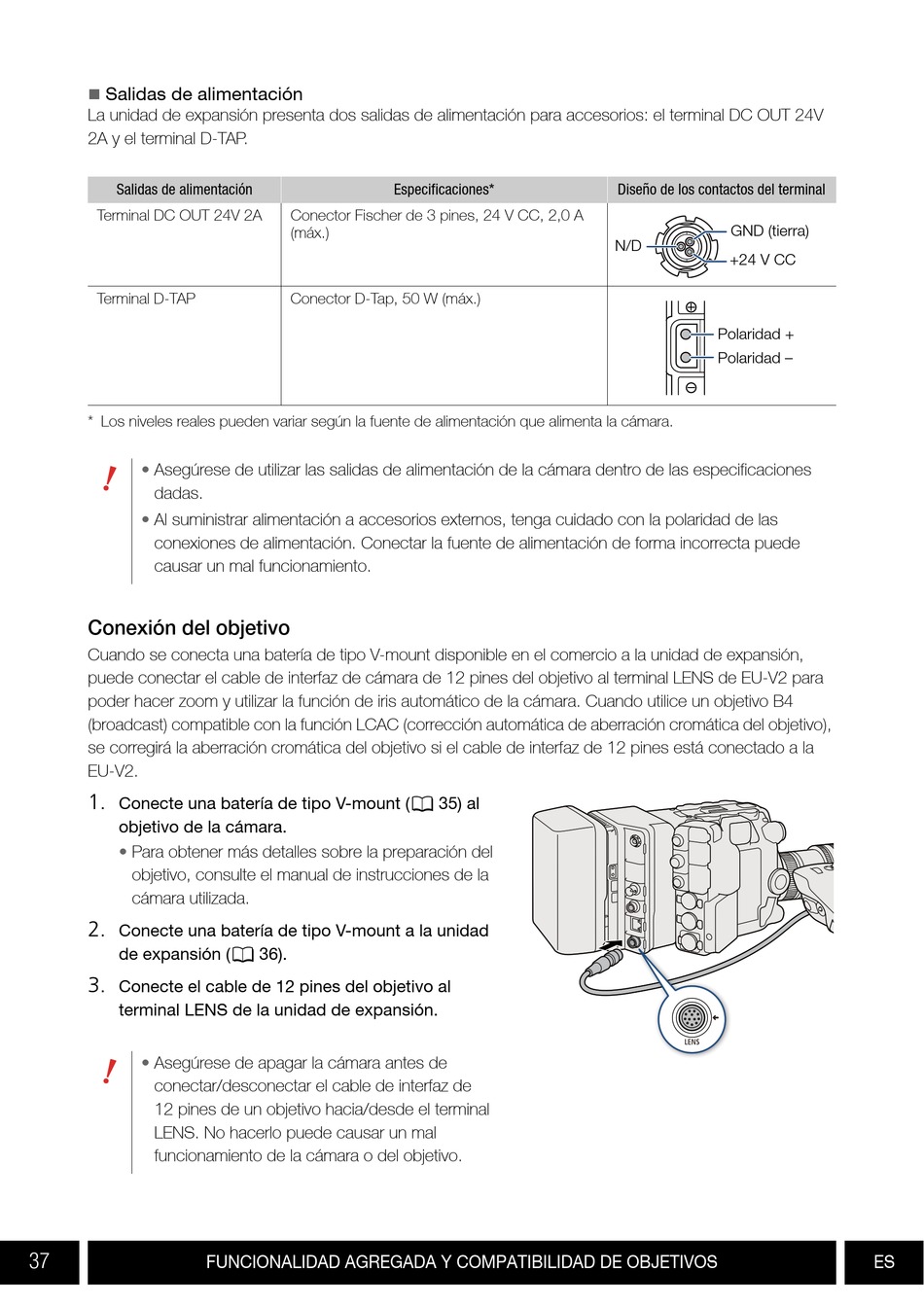

Salidas de alimentación
La unidad de expansión presenta dos salidas de alimentación para accesorios: el terminal DC OUT 24V
2A y el terminal D-TAP.
Salidas de alimentación
Terminal DC OUT 24V 2A
Terminal D-TAP
* Los niveles reales pueden variar según la fuente de alimentación que alimenta la cámara.
• Asegúrese de utilizar las salidas de alimentación de la cámara dentro de las especificaciones
dadas.
• Al suministrar alimentación a accesorios externos, tenga cuidado con la polaridad de las
conexiones de alimentación. Conectar la fuente de alimentación de forma incorrecta puede
causar un mal funcionamiento.
Conexión del objetivo
Cuando se conecta una batería de tipo V-mount disponible en el comercio a la unidad de expansión,
puede conectar el cable de interfaz de cámara de 12 pines del objetivo al terminal LENS de EU-V2 para
poder hacer zoom y utilizar la función de iris automático de la cámara. Cuando utilice un objetivo B4
(broadcast) compatible con la función LCAC (corrección automática de aberración cromática del objetivo),
se corregirá la aberración cromática del objetivo si el cable de interfaz de 12 pines está conectado a la
EU-V2.
1.
Conecte una batería de tipo V-mount (0 35) al
objetivo de la cámara.
• Para obtener más detalles sobre la preparación del
objetivo, consulte el manual de instrucciones de la
cámara utilizada.
2.
Conecte una batería de tipo V-mount a la unidad
de expansión (0 36).
3.
Conecte el cable de 12 pines del objetivo al
terminal LENS de la unidad de expansión.
• Asegúrese de apagar la cámara antes de
conectar/desconectar el cable de interfaz de
12 pines de un objetivo hacia/desde el terminal
LENS. No hacerlo puede causar un mal
funcionamiento de la cámara o del objetivo.
37
Conector Fischer de 3 pines, 24 V CC, 2,0 A
(máx.)
Conector D-Tap, 50 W (máx.)
FUNCIONALIDAD AGREGADA Y COMPATIBILIDAD DE OBJETIVOS
Especificaciones* Diseño de los contactos del terminal
GND (tierra)
N/D
+24 V CC
Polaridad +
Polaridad –
