BESCHREIBUNG UND DIAGRAMME DER COMPUTERVERKABLUNG

Diese Anweisungen zeigen die korrekte Konfiguration der Kabel und Komponenten, die mit dem LABSYSTEM™
PRO EP Aufzeichnungssystem verwendet werden. Im Abschnitt zur Installation sind die einzelnen Teile
beschrieben.
Zubehör, das an die analogen und digitalen Schnittstellen angeschlossen wird, muss gemäß den entsprechenden
Normen (z. B. IEC 950 für Datenverarbeitungsgeräte und IEC 60601-1 für medizinische Geräte) zertifiziert sein.
Außerdem müssen alle Konfigurationen der Systemnorm IEC 60601-1 entsprechen. Falls ein Bediener zusätzliche
Geräte an die Signaleingänge oder Signalausgänge anschließt, konfiguriert er ein medizinisches System und ist
daher selbst dafür verantwortlich sicherzustellen, dass das System die Anforderungen der Systemnorm IEC 60601-1
erfüllt.

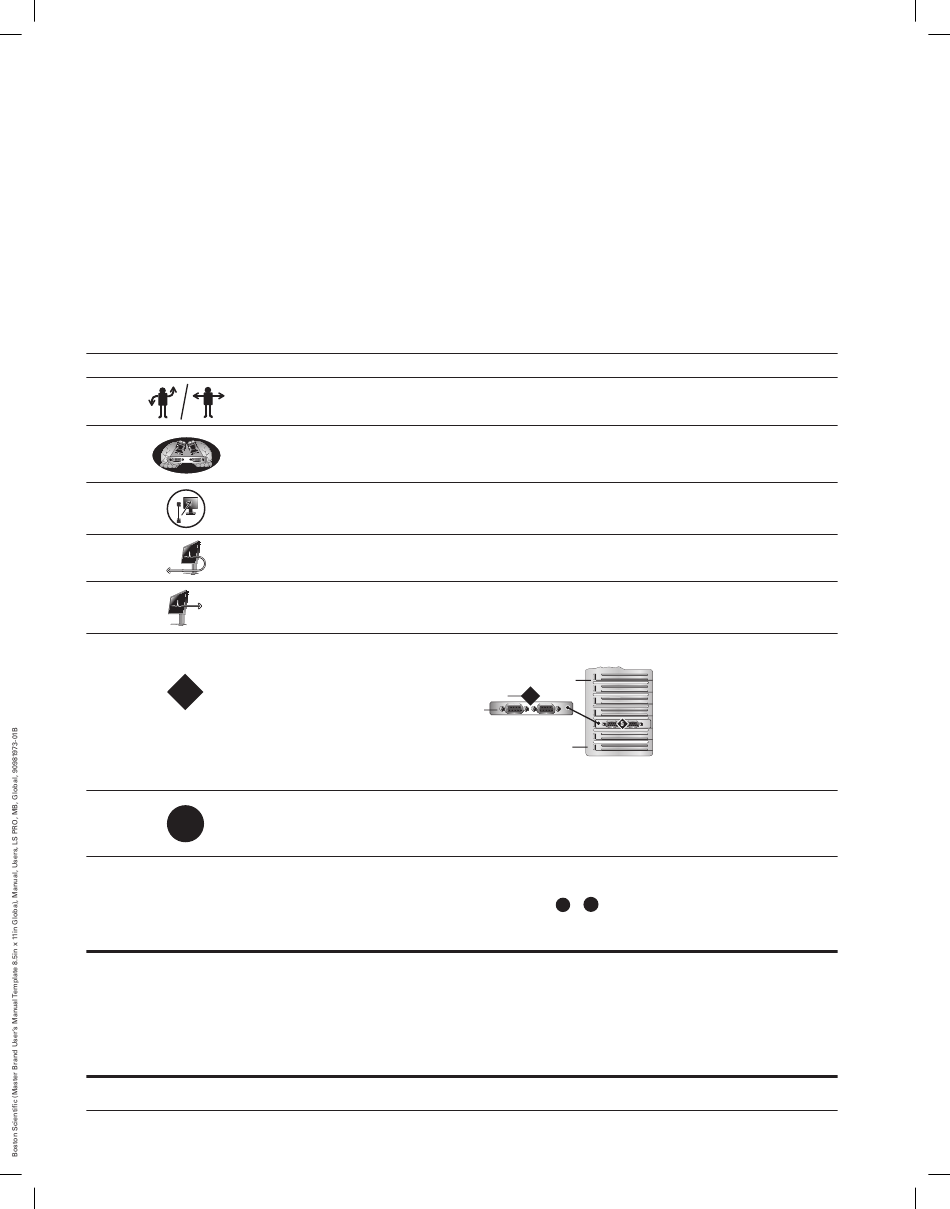

Symbole

Die folgenden Symbole werden in Abbildung 2 verwendet.
Symbol
N
„N" entspricht der Lage
der Computerkarte
N

Beschreibung von Produktteilen

Alle Kabelanschlüsse, Verlegstrecken und Querverweisnummern (
beschriebenen Komponenten sind in Abbildung 2 genauer bezeichnet.
Hinweis: Zum Anschluss des Computers des LABSYSTEM PRO EP Aufzeichnungssystems an analoge
CRT-Monitore (Cathode Ray Tube, Kathodenstrahlröhre) stehen zusätzliche Kabel und Adapter zur Verfügung,
die unten nicht aufgeführt oder in der Abbildung am Ende dieses Dokuments gezeigt sind. Weitere
Informationen zur Beschaffung und Verbindung dieser Komponenten erhalten Sie von Ihrem zuständigen
Vertreter von Boston Scientific.
66
Black (K) ∆E ≤5.0
Beschreibung
Aktuell für Kabel und/oder Karten verfügbare Optionen
Mit Computerkarten bereitgestellte Adapter/Adapterkabel. Beispiel zeigt zwei
Adapter, die mit der Videokarte LS8900 bereitgestellt werden.
Mit Monitoren bereitgestellte Kabel
Haupt-LCD-Monitor für Kurvenanzeige
LCD-Monitor für Echtzeitanzeige
Lage der Karten, gezeigt in erweiterten Ansichten
Card location
Lage dieser
of this
Karte
card
Unter „Beschreibung von Produktteilen" und in Abbildung 2 aufgeführte
Querverweisnummern. Mit diesen Nummern finden Sie Beschreibungen der
gezeigten Kabel.
Card slot number 1 Kartensteckplatz 1
5
Card slot number 7 Kartensteckplatz 7
, usw.) in Zusammenhang mit den
2
1
