Boston Scientific LABSYSTEM PRO EP Erste Schritte - Kurzanleitung Seite 232

Generator RF do ablacji serca firmy BARD®
EPT1000TC firmy EP Technologies
EPT1000XP firmy EP Technologies
Firmy Boston Scientific Corp. Maestro 3000
Atakr1/Atakr II firmy Medtronics
HAT 300 Smart firmy Osypka
IBI-1500 T9 oraz T11 firmy St. Jude Medical
* Generatory RF firmy Stockert (70 W i 100 W)
1 Wszystkie znaki towarowe lub zastrzeżone znaki towarowe wymienionych generatorów są własnością ich właścicieli.
Dostępność produktu zależy od kraju. Informacje na temat dostępności można uzyskać od lokalnego przedstawiciela firmy Boston Scientific.
2

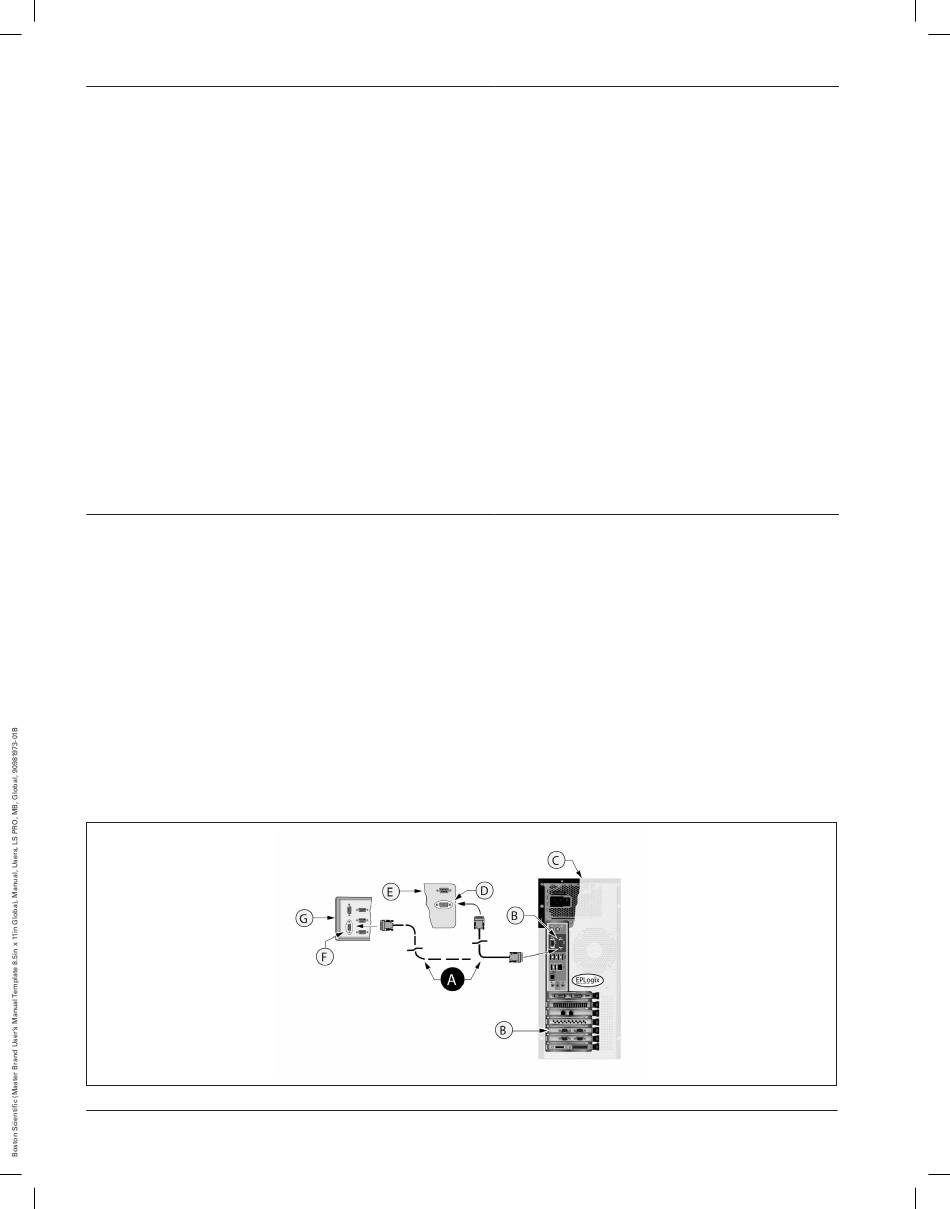

Komputer LS8900 z systemem operacyjnym Win7 (patrz rysunek poniżej)
Kabel RS-232 (A) należy podłączyć do dowolnego portu komunikacyjnego (COM) (B) komputera systemu
LABSYSTEM™ PRO (C) oraz 9-wtykowego złącza szeregowego DSub (D) generatora RF do ablacji (E) (patrz
uwagi poniżej). Oba komputery są wyposażone w trzy porty komunikacyjne (COM 1, COM 3 oraz COM 4).
• Aby wybrać właściwy port szeregowy podczas podłączania kabla do generatora, należy stosować się
do instrukcji dołączonych do generatora RF.
• Jeżeli komputer systemu LABSYSTEM ma być używany z generatorem RF firmy Stockert
wyposażonym w port Stockert EP Shuttle Global Port, należy użyć kabla interfejsu generatora RF (A)
przedstawionego na poniższym rysunku w postaci linii przerywanej. W przypadku tej konfiguracji
kabel musi być podłączony do złącza męskiego DB9 (F), z oznaczeniem „PC", portu Stockert EP
Shuttle Global Port (G). W przypadku podłączania generatora RF firmy Stockert do komputera
systemu LABSYSTEM należy użyć portu COM 1.
232
Black (K) ∆E ≤5.0
(1, 2)
1
1
1
1
1
Instrukcja rozpoczynania pracy z systemem rejestrującym parametry elektrofizjologiczne LABSYSTEM PRO
DB9-DB9, szeregowy, męski/żeński, wersja
standardowa RS-232C
DB9-DB9, szeregowy, męski/żeński, wersja
standardowa RS-232C
DB9-DB9, szeregowy, męski/żeński, wersja
standardowa RS-232C
DB9-DB9, szeregowy, męski/żeński, wersja
standardowa RS-232C
DB9-DB9, szeregowy, męski/żeński, wersja
standardowa RS-232C
DB9-DB9, szeregowy, męski/żeński, wersja
standardowa RS-232C
DB9-DB9, szeregowy, męski/żeński, wersja
standardowa RS-232C
DB9-DB9, szeregowy, żeński/żeński, wersja
null modem RS-232C
* Uwaga: Ten kabel musi być podłączony do
złącza męskiego portu Stockert EP Shuffle
Global Port z oznaczeniem „PC".
1
