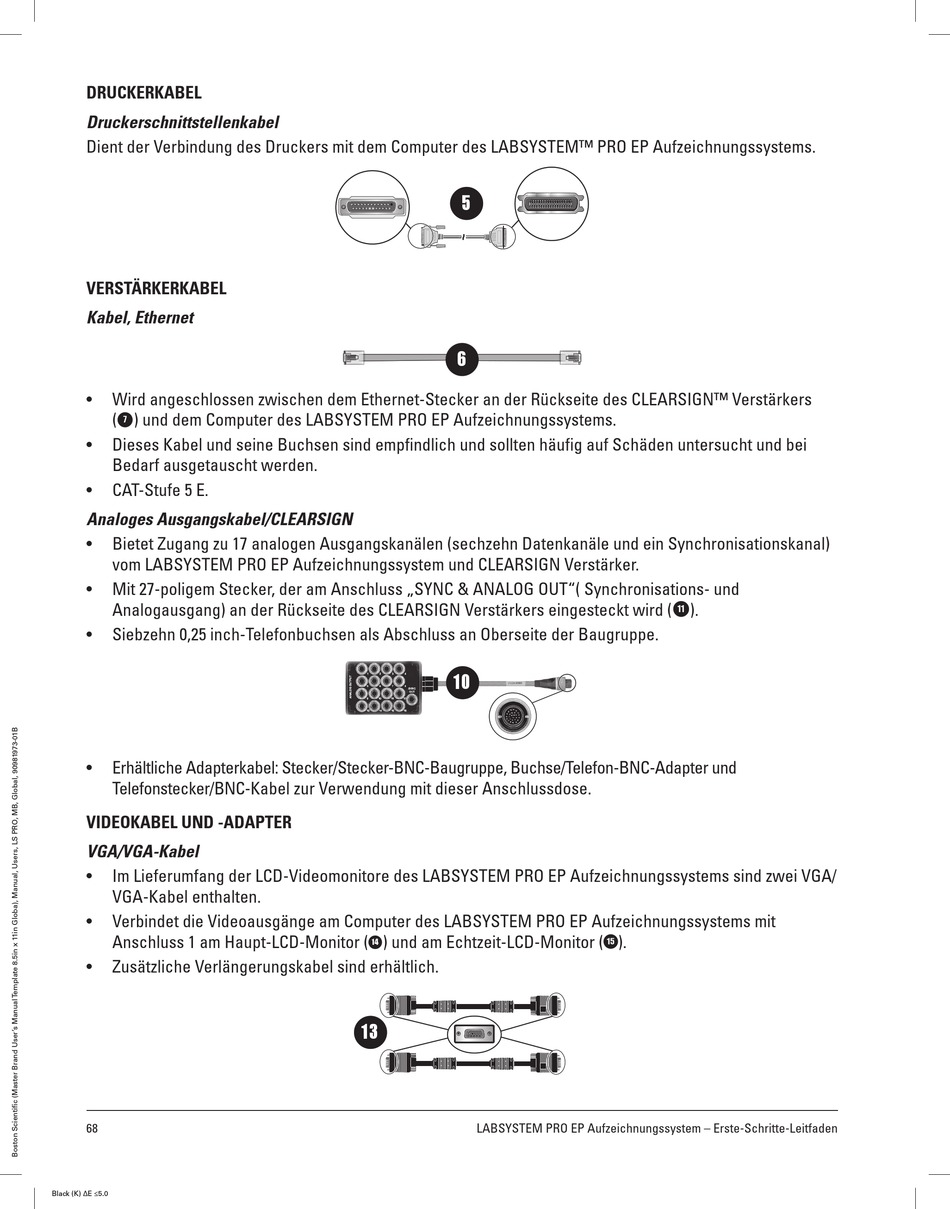

DRUCKERKABEL

Druckerschnittstellenkabel

Dient der Verbindung des Druckers mit dem Computer des LABSYSTEM™ PRO EP Aufzeichnungssystems.
VERSTÄRKERKABEL

Kabel, Ethernet

Wird angeschlossen zwischen dem Ethernet-Stecker an der Rückseite des CLEARSIGN™ Verstärkers
(
) und dem Computer des LABSYSTEM PRO EP Aufzeichnungssystems.
7
Dieses Kabel und seine Buchsen sind empfindlich und sollten häufig auf Schäden untersucht und bei
Bedarf ausgetauscht werden.
CAT-Stufe 5 E.

Analoges Ausgangskabel/CLEARSIGN

Bietet Zugang zu 17 analogen Ausgangskanälen (sechzehn Datenkanäle und ein Synchronisationskanal)
vom LABSYSTEM PRO EP Aufzeichnungssystem und CLEARSIGN Verstärker.
Mit 27-poligem Stecker, der am Anschluss „SYNC & ANALOG OUT"( Synchronisations- und
Analogausgang) an der Rückseite des CLEARSIGN Verstärkers eingesteckt wird (
Siebzehn 0,25 inch-Telefonbuchsen als Abschluss an Oberseite der Baugruppe.
Erhältliche Adapterkabel: Stecker/Stecker-BNC-Baugruppe, Buchse/Telefon-BNC-Adapter und
Telefonstecker/BNC-Kabel zur Verwendung mit dieser Anschlussdose.

VIDEOKABEL UND -ADAPTER

VGA/VGA-Kabel

Im Lieferumfang der LCD-Videomonitore des LABSYSTEM PRO EP Aufzeichnungssystems sind zwei VGA/
VGA-Kabel enthalten.
Verbindet die Videoausgänge am Computer des LABSYSTEM PRO EP Aufzeichnungssystems mit
Anschluss 1 am Haupt-LCD-Monitor (
Zusätzliche Verlängerungskabel sind erhältlich.
68
Black (K) ∆E ≤5.0
5
6
10
) und am Echtzeit-LCD-Monitor (
14
13
LABSYSTEM PRO EP Aufzeichnungssystem – Erste-Schritte-Leitfaden
).
11
).
15
