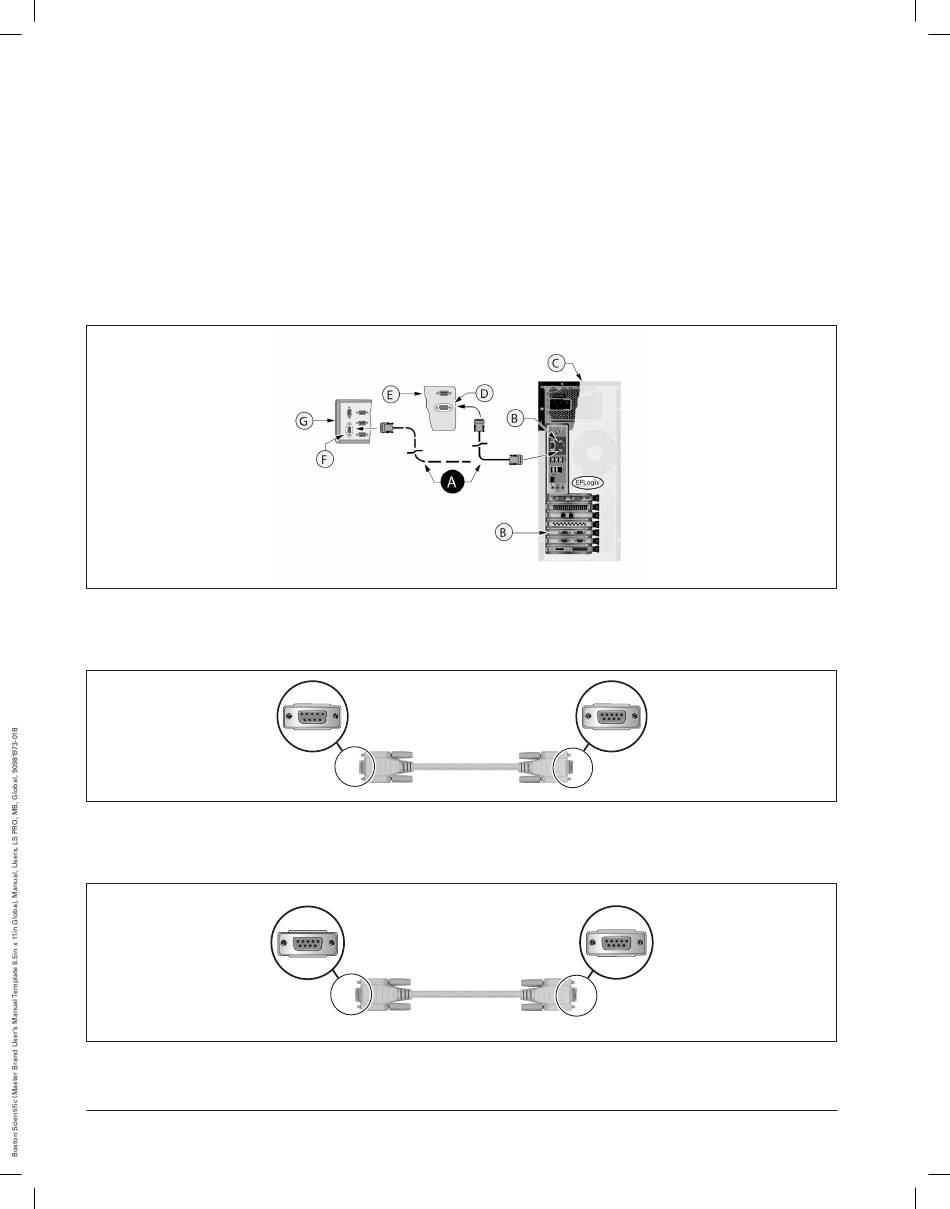

Collegare il cavo RS-232 (A) tra una qualsiasi porta COM (B) del computer LABSYSTEM™ PRO (C) e un connettore
seriale DSub a 9 pin (D) sul generatore per ablazione RF (E) (vedere le note sottostanti). Su entrambi questi
computer sono disponibili tre porte COM (COM 1, COM 3 e COM 4).
• Consultare le istruzioni fornite con il generatore RF per individuare la porta seriale corretta da usare per
collegare il cavo al generatore.
• Se si deve configurare il computer LABSYSTEM per l'uso con un generatore di RF Stockert provvisto di
porta globale Stockert EP Shuttle, fare riferimento al cavo di interfaccia generatore RF (A), rappresentato
da linee tratteggiate nella figura sottostante. Solo per questa configurazione, il cavo deve essere
collegato al connettore DB9 maschio (F) contrassegnato come "PC" sulla porta globale Stockert
EP Shuttle (G). Si raccomanda di utilizzare la porta COM 1 per collegare il generatore RF Stockert al
computer LABSYSTEM.
Seriale DB9-DB9, maschio/femmina, RS-232 standard
Serve per collegare un generatore per ablazione RF a una delle porte COM sul computer del sistema di
registrazione elettrofisiologica LABSYSTEM PRO.
Seriale DB9-DB9, femmina/femmina, RS-232C null modem
Serve per collegare un generatore RF Stockert, provvisto di porta globale Stockert EP Shuttle, a una delle
porte COM sul computer del sistema di registrazione elettrofisiologica LABSYSTEM PRO.
