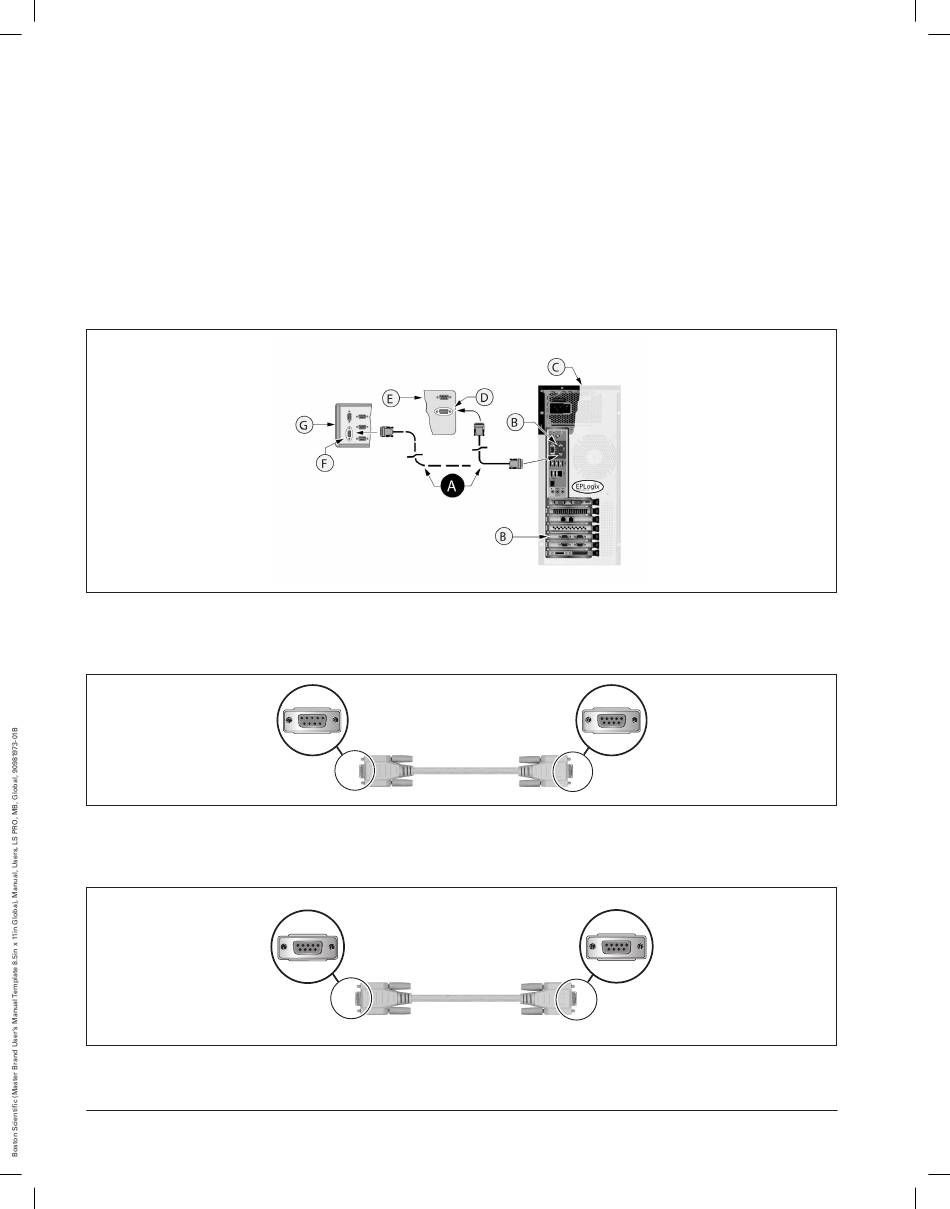

LS8900 Win7 -tietokone (katso seuraavaa kuvaa)
Liitä RS-232 -kaapeli (A) minkä tahansa (C) LABSYSTEM™ PRO -tietokoneen COM-portin (B) ja
suurtaajuusablaatiogeneraattorin (E) 9-napaiseen DSub-sarjaliittimeen (D) (katso seuraavat huomautukset).
Kolme COM-porttia (COM 1, COM 3 ja COM 4) on käytettävissä kummassakin näistä tietokoneista.
• Katso suurtaajuusgeneraattorin mukana toimitetuista ohjeista oikean sarjaportin tunnistaminen käyttöä
varten, kun kaapeli liitetään generaattoriin.
• Jos LABSYSTEM-tietokone konfiguroidaan käytettäväksi Stockert EP Shuttle Global -portilla varustetun
Stockertin suurtaajuusgeneraattorin kanssa, katso seuraavasta kuvasta suurtaajuusgeneraattorin
kaapeli (A), jota esitetään katkoviivoilla. Vain tässä kokoonpanossa kaapeli on liitettävä Stockert
EP Shuttle Global -portin (G) DB9-urosliittimeen (F), johon on merkitty "PC". COM 1 -portin käyttö on
suositeltavaa liitettäessä Stockertin suurtaajuusgeneraattori LABSYSTEM-tietokoneeseen.
DB9-DB9, sarja, uros/naaras, vakio RS-232
Käytetään liittämään suurtaajuusablaatiogeneraattori johonkin LABSYSTEM PRO EP -tallennusjärjestelmän
tietokoneen COM-porttiin.
DB9-DB9, sarja, naaras/naaras, nollamodeemi RS-232C
Käytetään liittämään Stockert EP Shuttle Global -portilla varustettu Stockertin suurtaajuusgeneraattori
johonkin LABSYSTEM PRO EP -tallennusjärjestelmän tietokoneen COM-porttiin.
