Στον παρακάτω πίνακα αναγράφονται οι γεννήτριες κατάλυσης ραδιοσυχνοτήτων που υποστηρίζονται,
επί του παρόντος, από το LABSYSTEM™ και το καλώδιο διεπαφής γεννήτριας ραδιοσυχνοτήτων που
απαιτείται για τη σύνδεση κάθε γεννήτριας αυτής της λίστας με τον υπολογιστή LABSYSTEM.
Γεννήτρια καρδιακής κατάλυσης
ραδιοσυχνοτήτων BARD®
EPT1000TC EP Technologies
EPT1000XP EP Technologies
Boston Scientific Corp. Maestro 3000
Medtronics Atakr1/Atakr II
Osypka, HAT 300 Smart
St. Jude Medical IBI-1500 T9 και T11
*Γεννήτριες ραδιοσυχνοτήτων Stockert
(70 W και 100 W)
Όλα τα εμπορικά σήματα ή τα σήματα κατατεθέντα για τις γεννήτριες που αναγράφονται ανωτέρω είναι ιδιοκτησία των αντίστοιχων
1
ιδιοκτητών τους.
2 Η διαθεσιμότητα του προϊόντος ποικίλλει ανά χώρα. Παρακαλούμε ενημερωθείτε από τον αντιπρόσωπο της Boston Scientific της περιοχής
σας για τη διαθεσιμότητα.

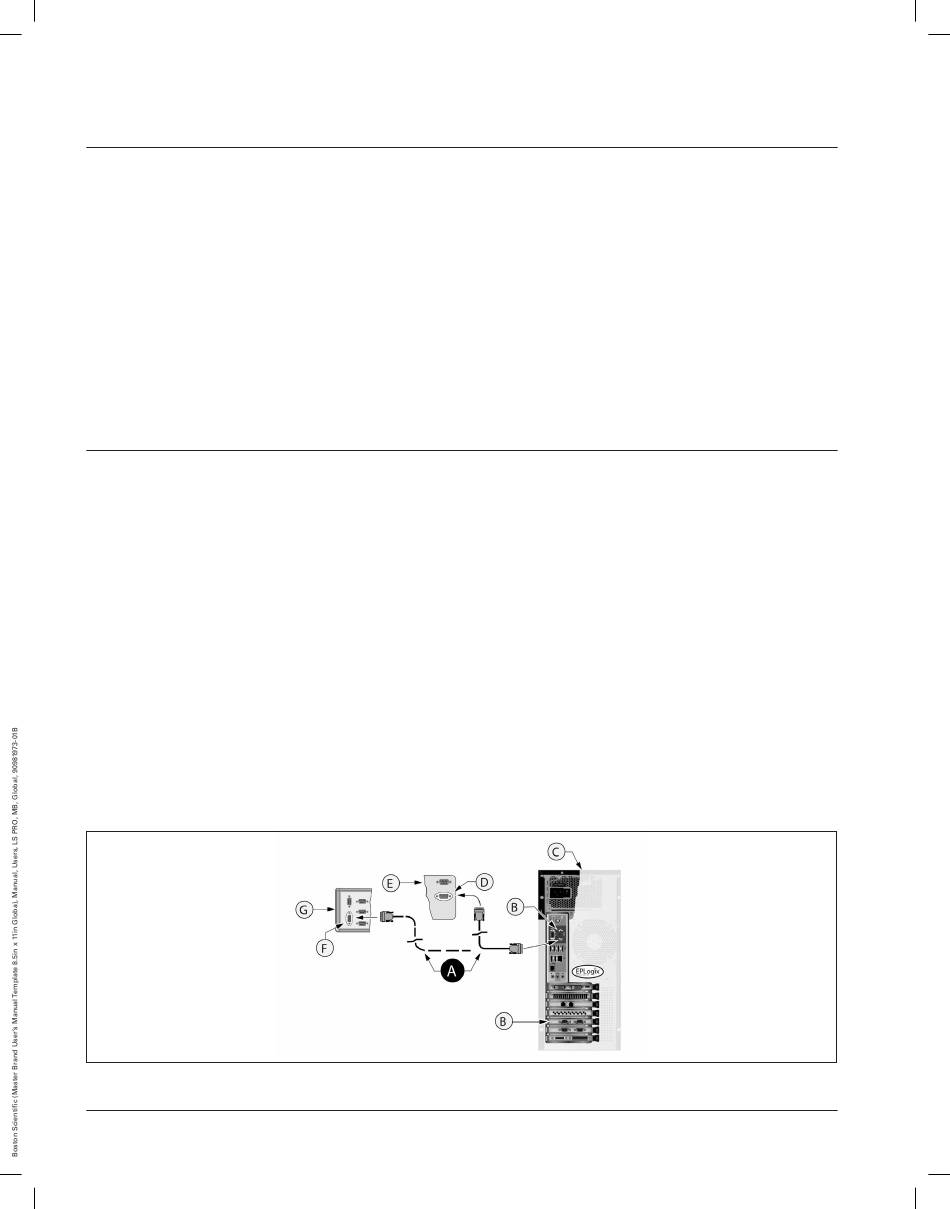

Υπολογιστής LS8900 Win7 (βλέπε Σχήμα παρακάτω)
Συνδέστε το καλώδιο RS-232 (A) μεταξύ οποιασδήποτε θύρας COM (B) στον υπολογιστή LABSYSTEM PRO
(C) και ενός σειριακού συνδέσμου 9 ακίδων DSub (D) στη γεννήτρια κατάλυσης ραδιοσυχνοτήτων (E)
(βλέπε Σημειώσεις παρακάτω). Διατίθενται τρεις θύρες COM (COM 1, COM 3 και COM 4) και στους δύο
αυτούς υπολογιστές.
• Ανατρέξτε στις οδηγίες που παρέχονται μαζί με τη γεννήτρια ραδιοσυχνοτήτων για να προσδιορίσετε
τη σωστή σειριακή θύρα για χρήση κατά τη σύνδεση του καλωδίου με τη γεννήτρια.
• Αν ο υπολογιστής LABSYSTEM πρέπει να διαμορφωθεί για χρήση μαζί με γεννήτρια ραδιοσυχνοτήτων
Stockert με θύρα γενικής χρήσης Stockert EP Shuttle, χρησιμοποιήστε το καλώδιο διεπαφής
γεννήτριας ραδιοσυχνοτήτων (A) που απεικονίζεται με διακεκομμένη γραμμή στο παρακάτω
σχήμα. Μόνο για αυτήν τη διαμόρφωση, το καλώδιο πρέπει να συνδέεται με τον αρσενικό σύνδεσμο
DB9 (F) όπου αναγράφεται «PC» στη θύρα γενικής χρήσης Stockert EP Shuttle (G). Συνιστάται
να χρησιμοποιείται η COM 1 κατά τη σύνδεση της γεννήτριας ραδιοσυχνοτήτων Stockert με τον
υπολογιστή LABSYSTEM.
142
Black (K) ∆E ≤5.0
DB9-DB9, σειριακό, αρσενικό/θηλυκό, πρότυπο RS-232C
(1,2)
DB9-DB9, σειριακό, αρσενικό/θηλυκό, πρότυπο RS-232C
1
DB9-DB9, σειριακό, αρσενικό/θηλυκό, πρότυπο RS-232C
1
DB9-DB9, σειριακό, αρσενικό/θηλυκό, πρότυπο RS-232C
1
1 DB9-DB9, σειριακό, αρσενικό/θηλυκό, πρότυπο RS-232C
DB9-DB9, σειριακό, αρσενικό/θηλυκό, πρότυπο RS-232C
1 DB9-DB9, σειριακό, αρσενικό/θηλυκό, πρότυπο RS-232C
DB9-DB9, σειριακό, θηλυκό/θηλυκό, μηδενικός
διαποδιαμορφωτής RS-232C
*Σημείωση: Το καλώδιο αυτό πρέπει να συνδέεται
με τον αρσενικό σύνδεσμο στη θύρα γενικής χρήσης
Stockert EP Shuffle όπου αναγράφεται «PC».
1
Οδηγός έναρξης του συστήματος καταγραφής LABSYSTEM PRO EP
