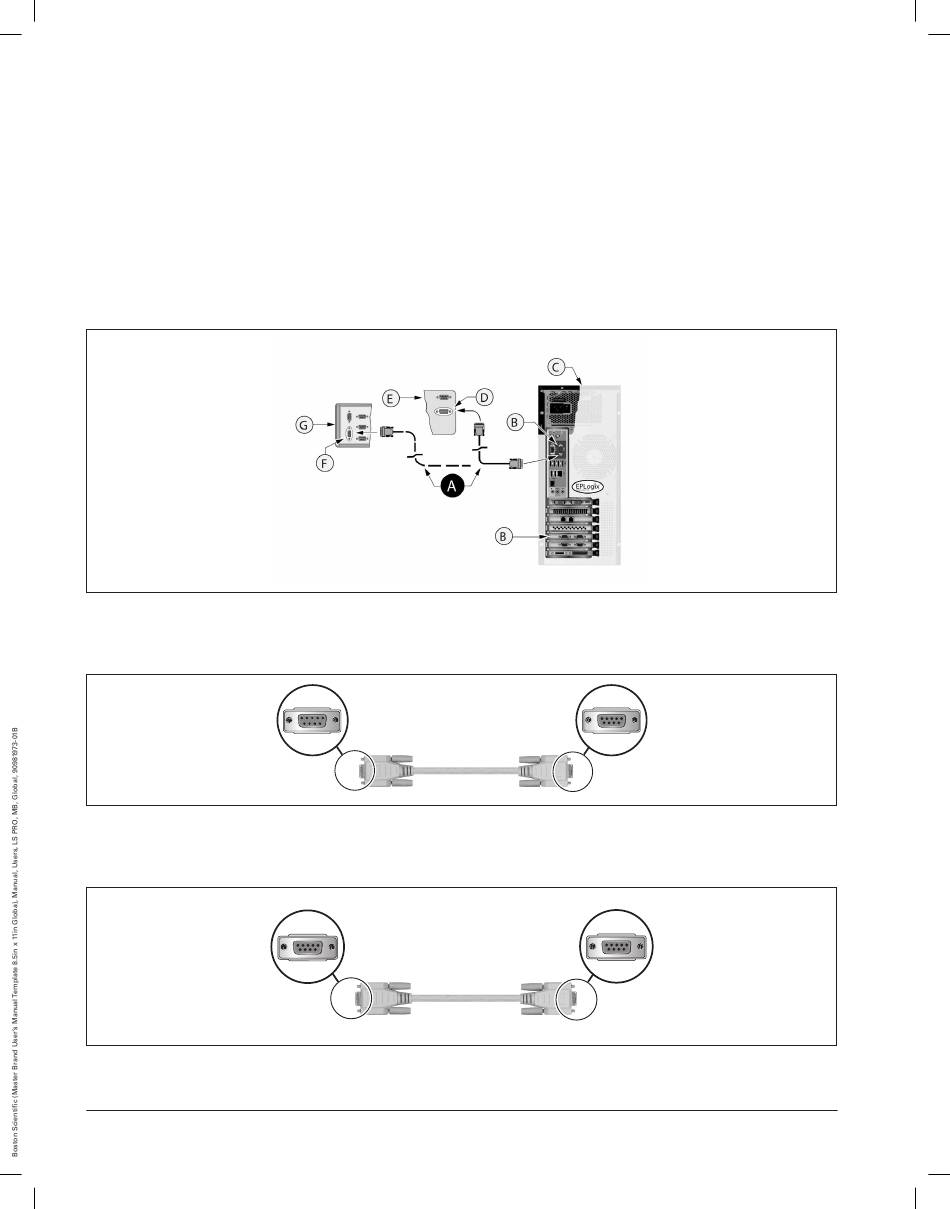

LS8900 Win7-datamaskin (se figuren nedenfor)
Kople RS-232-kabelen (A) mellom enhver COM-port (B) på LABSYSTEM™ PRO-datamaskinen (C) og en 9-pinners
seriell DSub-kopling (D) på RF-ablasjonsgeneratoren (E) (se merknader nedenfor). Det finnes tre COM-porter
(COM 1, COM 3 og COM 4) på begge disse datamaskinene.
• Se instruksjonene som følger med RF-generatoren, for å finne riktig seriell port når kabelen skal koples til
generatoren.
• Hvis LABSYSTEM-datamaskinen skal konfigureres for bruk med en Stockert RF-generator med Stockert
EP Shuttle Global Port, må du se RF-generatorens grensesnittkabel (A) som angis med stiplede linjer
i figuren nedenfor. For kun denne konfigurasjonen må kabelen koples til hann-DB9-koplingen (F) som
er merket "PC" på Stockert EP Shuttle Global Port (G). Det anbefales å bruke COM 1 ved tilkopling av
Stockert RF-generatoren til LABSYSTEM-datamaskinen.
DB9-DB9, seriell, hann/hunn, standard RS-232
Brukes til å kople en RF-ablasjonsgenerator til en av COM-portene på LABSYSTEM PRO EP-registrerings-
systemets datamaskin.
DB9-DB9, seriell, hunn/hunn, nullmodem RS-232C
Brukes til å kople en Stockert RF-generator med Stockert EP Shuttle Global Port til en av COM-portene på
LABSYSTEM PRO EP-registreringssystemets datamaskin.
