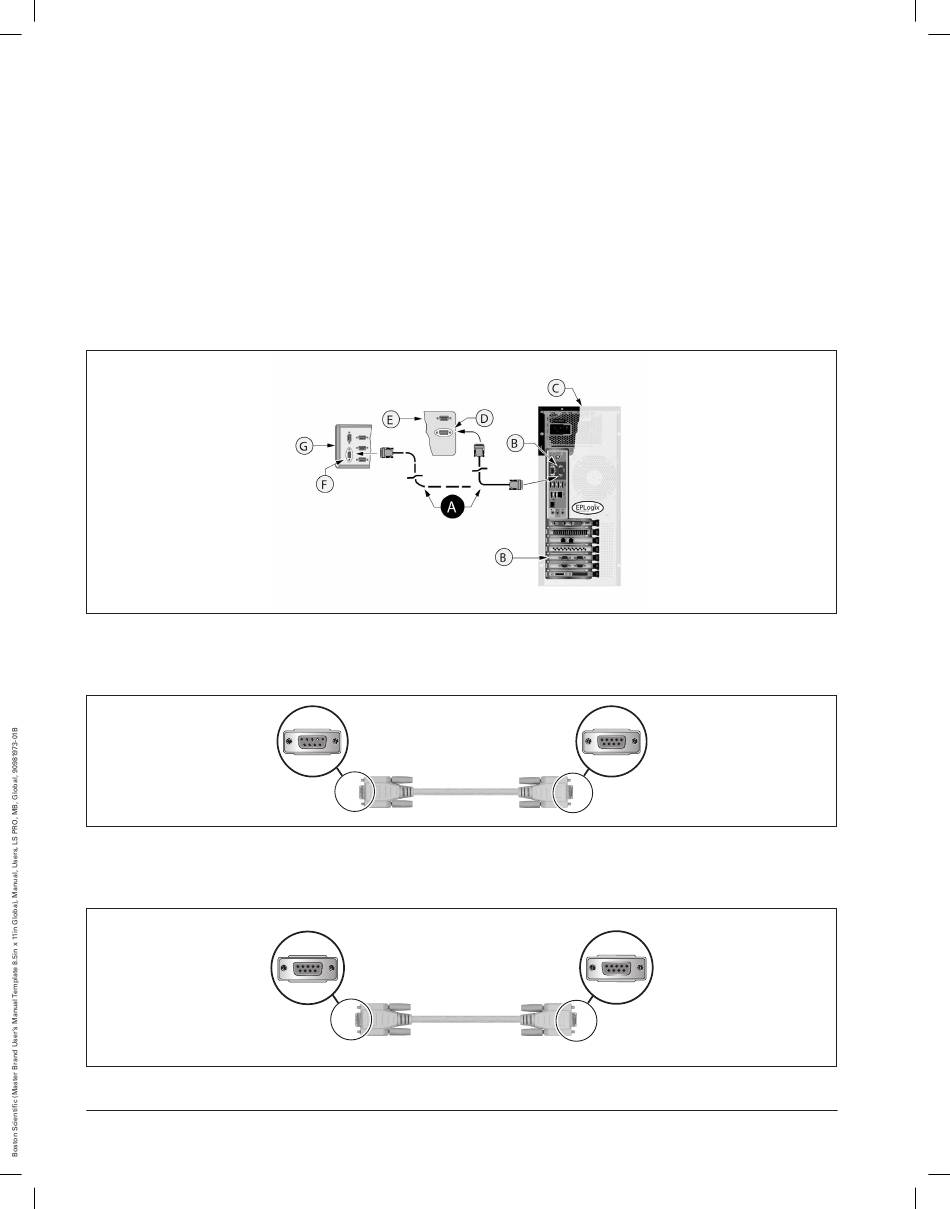

Компьютер LS8900 Win7 (см. рис. ниже)
При помощи кабеля RS-232 (A) соедините любой порт COM (B) на компьютере LABSYSTEM™ PRO (C)
с 9-штыревым серийным разъемом DSub (D) на абляционном РЧ-генераторе (E) (см. примечания
ниже). На обоих компьютерах имеется по три порта COM (COM 1, COM 3 и COM 4).
• Для определения правильного серийного порта, который следует использовать при
подсоединении кабеля к генератору, см. инструкцию по эксплуатации РЧ-генератора.
• Если компьютер LABSYSTEM следует сконфигурировать для использования с РЧ-генератором
Stockert, имеющим порт Stockert EP Shuttle Global, см. схематическое изображение кабеля
интерфейса РЧ-генератора (A), показанное пунктирными линиями на рисунке ниже. Только
при такой конфигурации данный кабель следует подсоединять к штекерному разъему DB9 (F),
помеченному как «PC», порта Stockert EP Shuttle Global (G). При подсоединении РЧ-генератора
Stockert к компьютеру LABSYSTEM рекомендуется использовать порт COM 1.
DB9-DB9, серийный, штекерно-гнездовой, стандартный RS-232
Используется для подсоединения абляционного РЧ-генератора к одному из портов COM на
компьютере регистрационной системы LABSYSTEM PRO EP.
DB9-DB9, серийный, гнездово-гнездовой, нуль-модемный RS-232C
Используется для подсоединения РЧ-генератора Stockert, имеющего порт Stockert EP Shuttle Global,
к одному из портов COM на компьютере регистрационной системы LABSYSTEM PRO EP.
