BESKRIVELSE OG DIAGRAMMER FOR DATAMASKINKABLING

Disse instruksjonene viser riktig konfigurasjon av kabler og komponenter som brukes med LABSYSTEM™ PRO
EP-registreringssystemet. Hver enkelt del er beskrevet i installasjonsdelen.
Tilbehør som koples til analoge og digitale grensesnitt må være sertifisert i samsvar med gjeldende standarder
(f.eks. IEC 950 for databehandlingsutstyr og IEC 60601-1 for medisinsk utstyr). Alle konfigurasjoner skal i tillegg
være i samsvar med systemstandarden IEC 60601-1. Alle som kopler ekstra utstyr til signalinngangsporten eller
signalutgangsporten, konfigurerer et medisinsk system og er derfor ansvarlig for å sikre at systemet samsvarer med
kravene i systemstandarden IEC 60601-1.

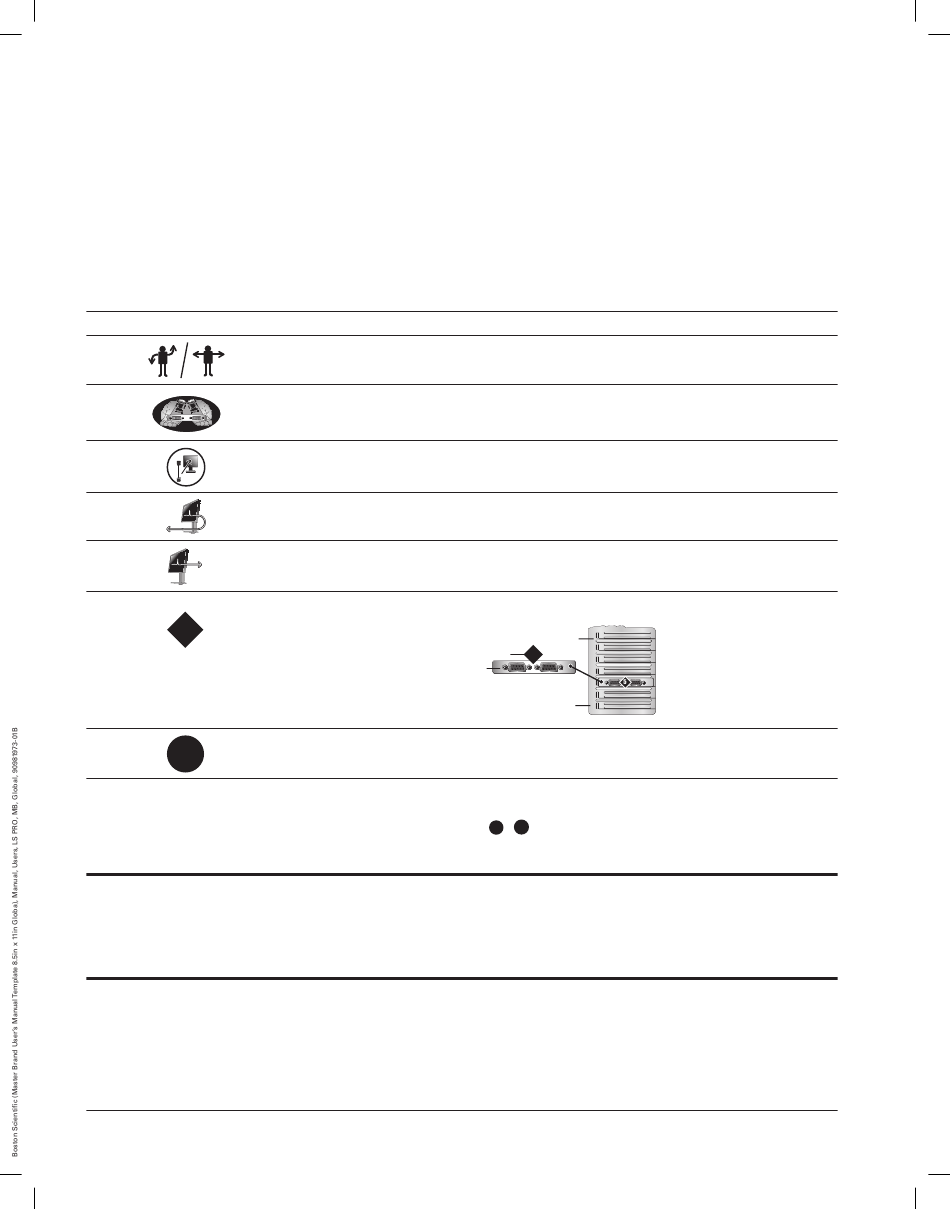

Symboler

Følgende symboler brukes i figur 2.
Symbol
N
"N" representerer
plasseringen til
datamaskinkortet.
N

Beskrivelse av produktdeler

Alle kabelforbindelser, rutingsbaner og kryssreferansetall (
beskrevet nedenfor, vises i figur 2.
Merk: Ytterligere kabler og adaptere – som ikke vises nedenfor eller i figuren til slutt i dette heftet – er
tilgjengelige for tilkopling av LABSYSTEM PRO EP-registreringssystemets datamaskin til analoge CRT-
skjermer (katodestrålerør). Kontakt den lokale Boston Scientific-representanten for å få informasjon om hvor
du får tak i disse komponentene og hvordan de koples til.
246
Black (K) ∆E ≤5.0
Beskrivelse
Tilgjengelige alternativer for kabler og/eller kort.
Adaptere/adapterkabler som følger med datamaskinkort. Eksemplet viser to
adaptere som leveres med LS8900-videokortet.
Kabler som følger med skjermen(e).
LCD-skjerm for hovedvisning/bølgeformgranskning.
LCD-skjerm for sanntidsvisning.
Plasseringen av kort i utvidede visninger.
Kortets Card location
of this
plassering
card
Kryssreferansetall som brukes i "Beskrivelse av produktdeler" og figur 2. Bruk
disse tallene til å finne beskrivelse av kablene som vises.
Kortspor nummer 1 Card slot number 1
5
Kortspor nummer 7
Card slot number 7
, osv.) som er knyttet til komponentene som er
2
1
