BESKRIVELSE AF OG DIAGRAMMER OVER OPKOBLING AF COMPUTERENS KABLER

Disse anvisninger er beregnet til at vise den korrekte konfiguration for de kabler og komponenter, der anvendes
sammen med LABSYSTEM™ PRO EP-optagesystemet. Se venligst afsnittet om installation for beskrivelse af
hver enkelt del.
Ekstraudstyr, som er tilsluttet de analoge og digitale grænseflader, skal være certificeret i henhold til gældende
standarder (dvs. IEC 950 for databehandlingsudstyr og IEC 60601-1 for medicinsk udstyr). Desuden skal alle
konfigurationer overholde systemstandard IEC 60601-1. Enhver, der slutter ekstraudstyr til signalindgangs- eller
udgangsportene, konfigurerer et medicinsk system og er dermed ansvarlig for at sikre systemets overholdelse af
kravene i systemstandarden IEC 60601-1.

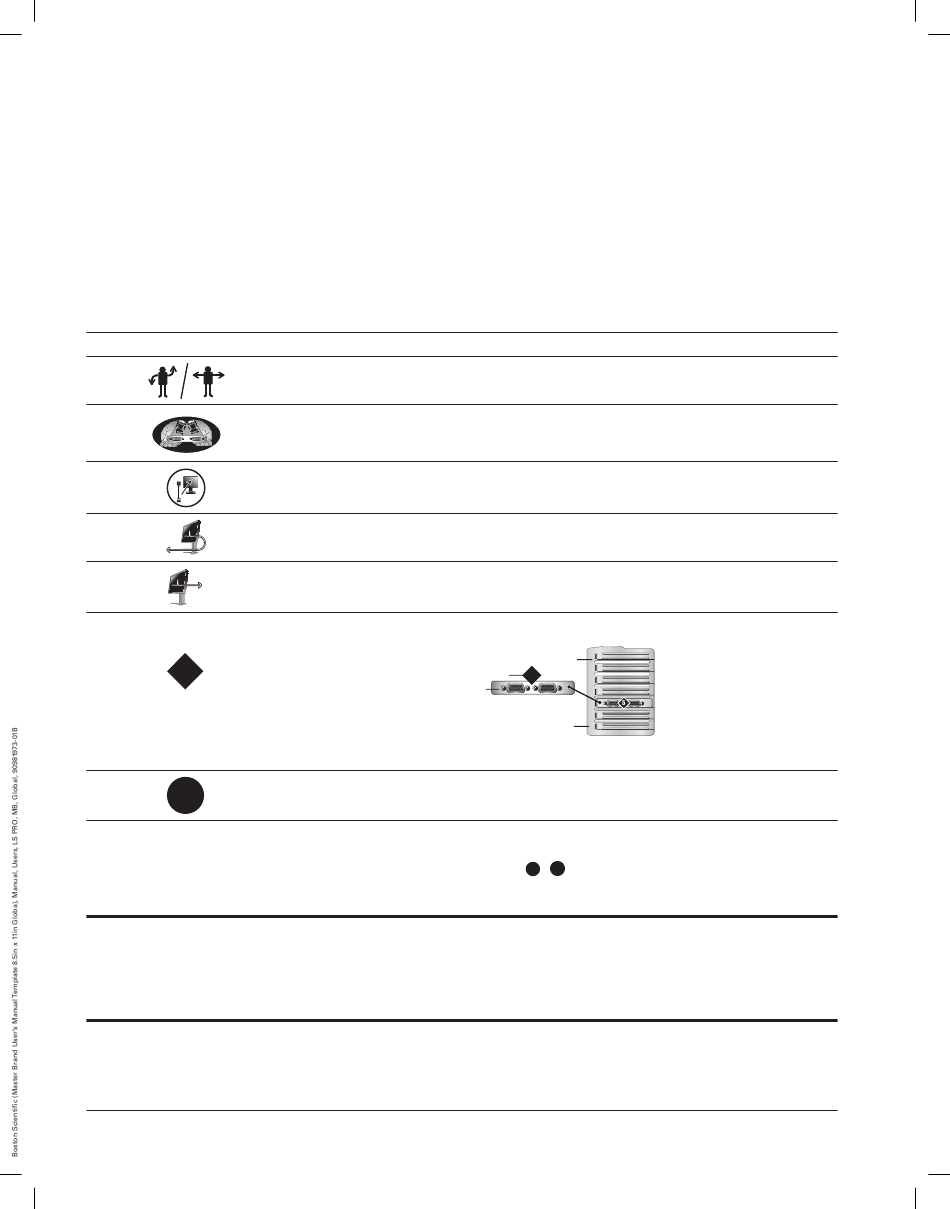

Symboler

Følgende symboler anvendes i figur 2.
Symbol
N
"N" repræsenterer
placering af computerkort
N

Beskrivelse af produktdele

Alle kabelforbindelser, trækningsruter og krydsreferencenumre (
der beskrives nedenfor, er vist på figur 2.
Bemærk: Yderligere kabler og adaptere–ikke angivet nedenfor eller vist på figuren i slutningen af denne
vejledning–fås til tilslutning af LABSYSTEM PRO EP-optagesystemets computer til analoge visningsmonitorer
af type CRT (Cathode Ray Tube). Kontakt den lokale repræsentant fra Boston Scientific for at få yderligere
oplysninger om anskaffelse og tilslutning af disse komponenter.
120
Black (K) ∆E ≤5.0
Beskrivelse
De valgmuligheder, der er til rådighed på nuværende tidspunkt for kabler og/
eller kort
Adapter(e) / adapterkabel(kabler), der leveres sammen med computerkort.
I eksemplet er vist to adaptere, der følger med LS8900-videokortet.
Kabel(kabler), der følger med monitor(er)
LCD-displaymonitor til hoved-/bølgeformsgennemsyn
LCD-displaymonitor til realtid
Placering af kort vist på udvidet visning(er)
Kortplacering
Card location
af dette
of this
kort
card
Krydsreferencenumre angivet i "Beskrivelse af produktdele" og "figur 2".
Brug disse numre til at finde beskrivelser af de viste kabler.
Kortindgangsnummer 1 Card slot number 1
5
Kortindgangsnummer 7 Card slot number 7
, osv.) i forbindelse med de komponenter,
2
1
Vejledning til start af LABSYSTEM PRO EP-optagessystemet
