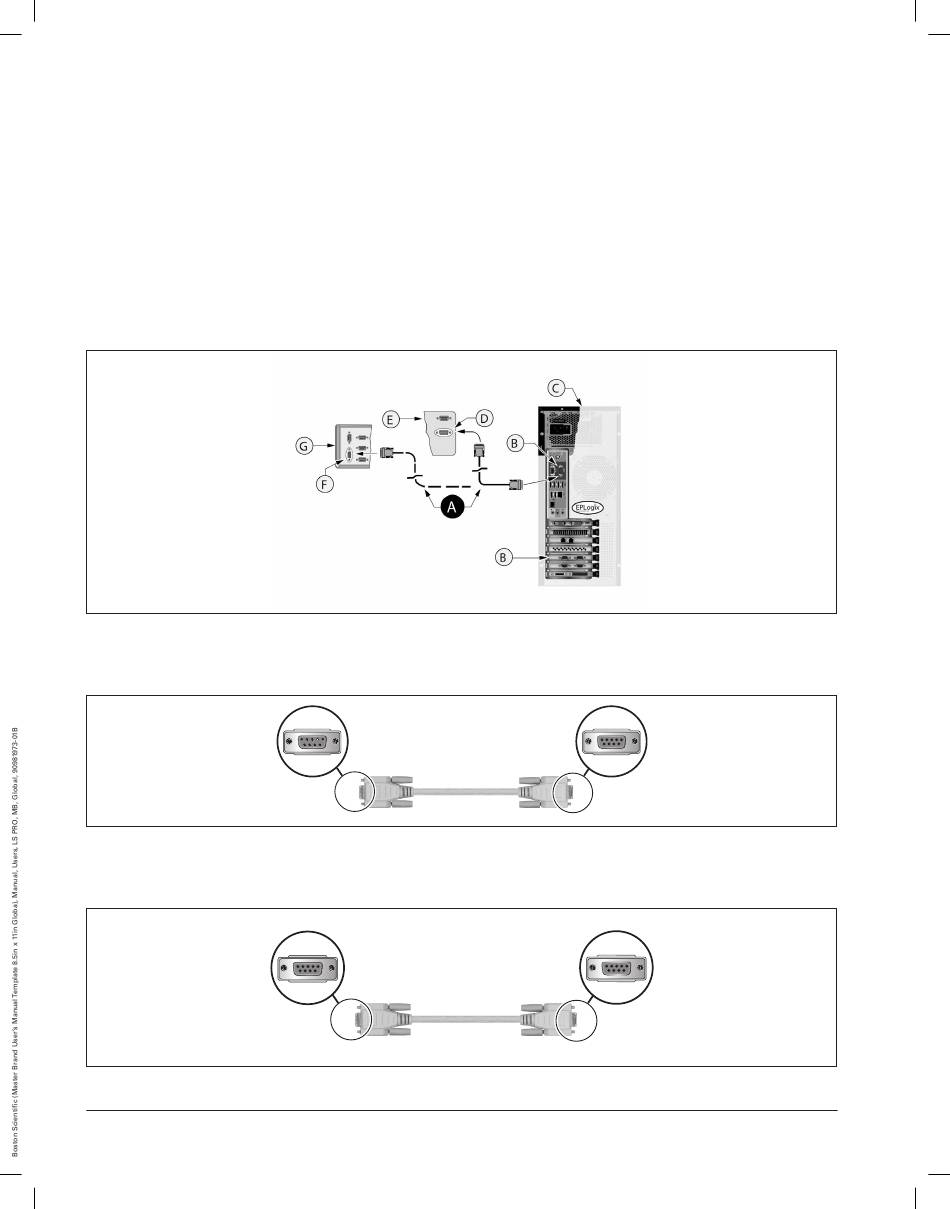

LS8900 Win7 számítógép (lásd a fenti ábrát)
Csatlakoztassa egymáshoz az RS-232 kábellel (A) bármely COM portot (B) a LABSYSTEM™ PRO számítógépen
(C) és egy 9 tűs DSub soros csatlakozót (D) az RF ablációs generátoron (E) (lásd az alábbi megjegyzéseket).
Mindkét számítógépen három COM port (COM 1, COM 3 és COM 4) áll rendelkezésre.
• A kábelnek a generátorhoz való csatlakoztatására szolgáló megfelelő soros port meghatározására
vonatkozó utasításokat az RF generátorhoz mellékelt instrukciókban találja.
• Ha a LABSYSTEM számítógépet Stockert EP Shuttle Global porttal ellátott Stockert RF generátorral
való használatra kell konfigurálni, lásd az RF generátor interfészkábelét (A), melyet az alábbi ábrán
a szaggatott vonal jelöl. Kizárólag ennek a konfigurációnak az esetében a kábelt a „PC" feliratú DB9
külső menetes csatlakozóhoz (F) kell csatlakoztatni a Stockert EP Shuttle Global porton (G).
A Stockert RF generátornak a LABSYSTEM számítógéphez való csatlakoztatásához ajánlott a
COM 1-et használni.
DB9-DB9, soros, belső/külső, szabvány RS-232
Az RF ablációs generátor csatlakoztatására szolgál a LABSYSTEM PRO EP rögzítő rendszer számítógépén
található egyik COM porthoz.
DB9-DB9, soros, külső/külső, nullmodem RS-232C
A Stockert EP Shuttle Global porttal ellátott Stockert RF generátor csatlakoztatására szolgál a LABSYSTEM
PRO EP rögzítő rendszer számítógépén található egyik COM porthoz.
