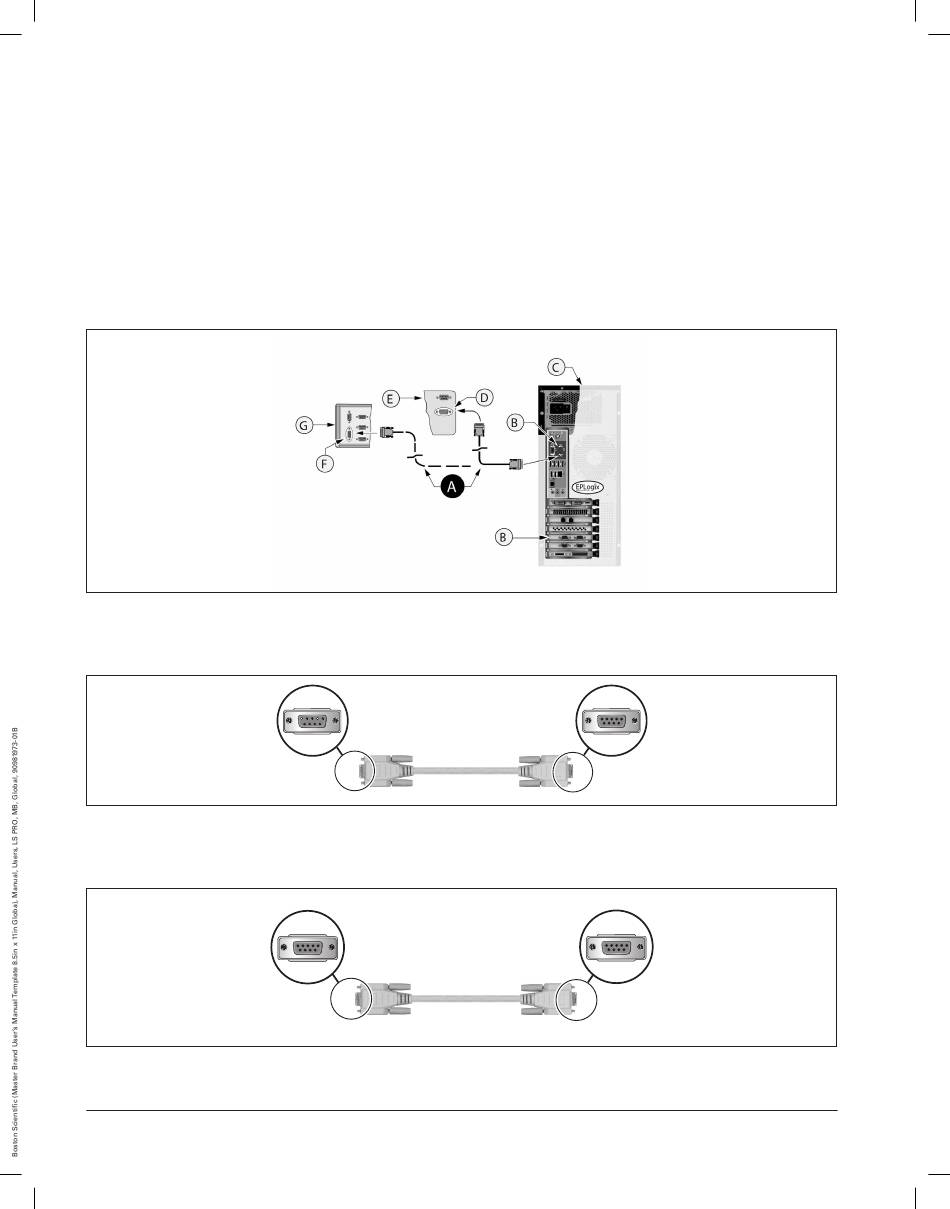

LS8900 Win7 Bilgisayar (Bkz. Aşağıdaki Şekil)
RS-232 Kabloyu (A) LABSYSTEM™ PRO bilgisayardaki (C) bir COM portu (B) ve RF ablasyon jeneratördeki (E)
bir 9-pin DSub seri konektör (D) arasına bağlayın (aşağıdaki Notlara bakın). Bu bilgisayarların her ikisinde
de üç COM portu (COM 1, COM 3 ve COM 4) mevcuttur.
• Kabloyu jeneratöre bağlarken kullanılacak doğru seri portu belirlemek için RF jeneratörü ile verilen
talimatlara bakın.
• LABSYSTEM bilgisayar Stockert EP Shuttle Global Portu olan bir Stockert RF Jeneratörü ile kullanılmak
için yapılandırılacaksa aşağıdaki şekilde kesikli çizgi ile temsil edilen RF Jeneratörü Arabirim
kablosuna (A) bakın. Sadece bu yapılandırma için, bu kablo Stockert EP Shuttle Global Port (G)
üstündeki DB9 erkek konektöre (F) bağlanmalıdır. Stockert RF Jeneratörü LABSYSTEM bilgisayarına
bağlarken COM 1 kullanılması tavsiye edilir.
DB9-DB9, seri, erkek/dişi, standart RS-232
RF Ablasyon jeneratörünü LABSYSTEM PRO EP Kayıt Sistemi bilgisayarındaki COM portlarından birine
bağlamak için kullanılır.
DB9-DB9, seri, dişi/dişi, kukla modem RS-232C
Stockert EP Shuttle Global Portu olan bir Stockert RF Jeneratörünü LABSYSTEM PRO EP Kayıt Sistemi
bilgisayarındaki COM portlarından birine bağlamak için kullanılır.
