Ordinateur LS8900 Win7 (voir la figure ci-dessous)

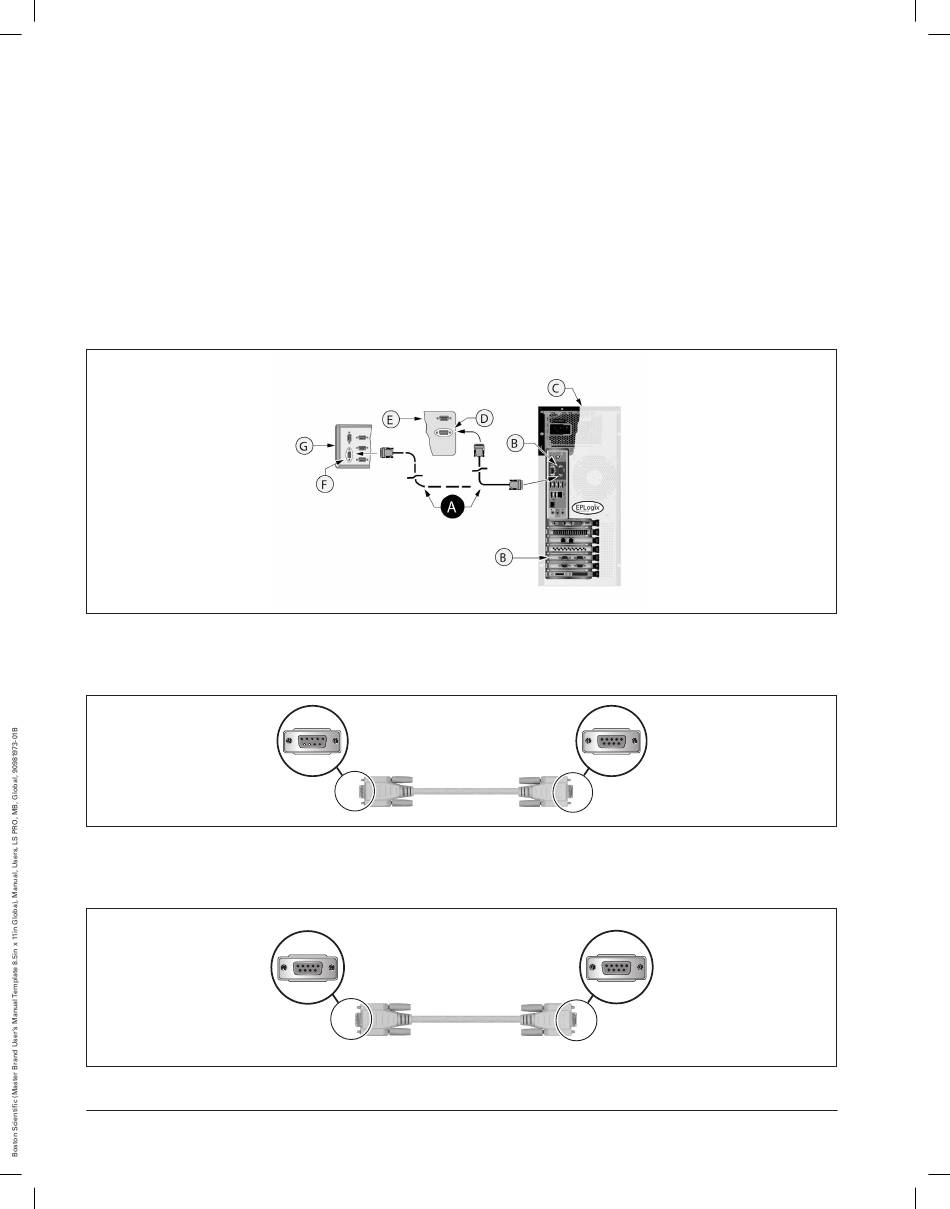

Raccorder le câble RS-232 (A) entre un port COM (B) de l'ordinateur LABSYSTEM™ PRO (C) et un connecteur
série DSub à 9 broches (D) du générateur d'ablation RF (E) (voir Remarques ci-dessous). Trois ports COM (COM 1,
COM 3 et COM 4) sont disponibles sur ces deux ordinateurs.
• Se référer aux instructions fournies avec le générateur RF pour identifier le port série correct à utiliser
pour raccorder le câble au générateur.
• Si l'ordinateur LABSYSTEM doit être configuré pour une utilisation avec un générateur RF de Stockert
avec le port global Stockert EP Shuttle, se référer au câble d'interface du générateur RF (A) représenté
par des lignes en pointillés dans la figure ci-dessous. Pour cette configuration uniquement, le câble
doit être raccordé au connecteur DB9 mâle (F) étiqueté « PC » sur le port global Stockert EP Shuttle (G).
Il est recommandé d'utiliser le port COM 1 pour raccorder le générateur RF de Stockert à l'ordinateur
LABSYSTEM.
DB9-DB9, série, mâle/femelle, RS-232 standard
Sert à raccorder un générateur d'ablation RF à l'un des ports COM de l'ordinateur du système d'enregistrement
LABSYSTEM PRO EP.
DB9-DB9, série, femelle/femelle, null modem RS-232C
Sert à raccorder un générateur RF de Stockert avec le port global Stockert EP Shuttle à l'un des ports COM de
l'ordinateur du système d'enregistrement LABSYSTEM PRO EP.
