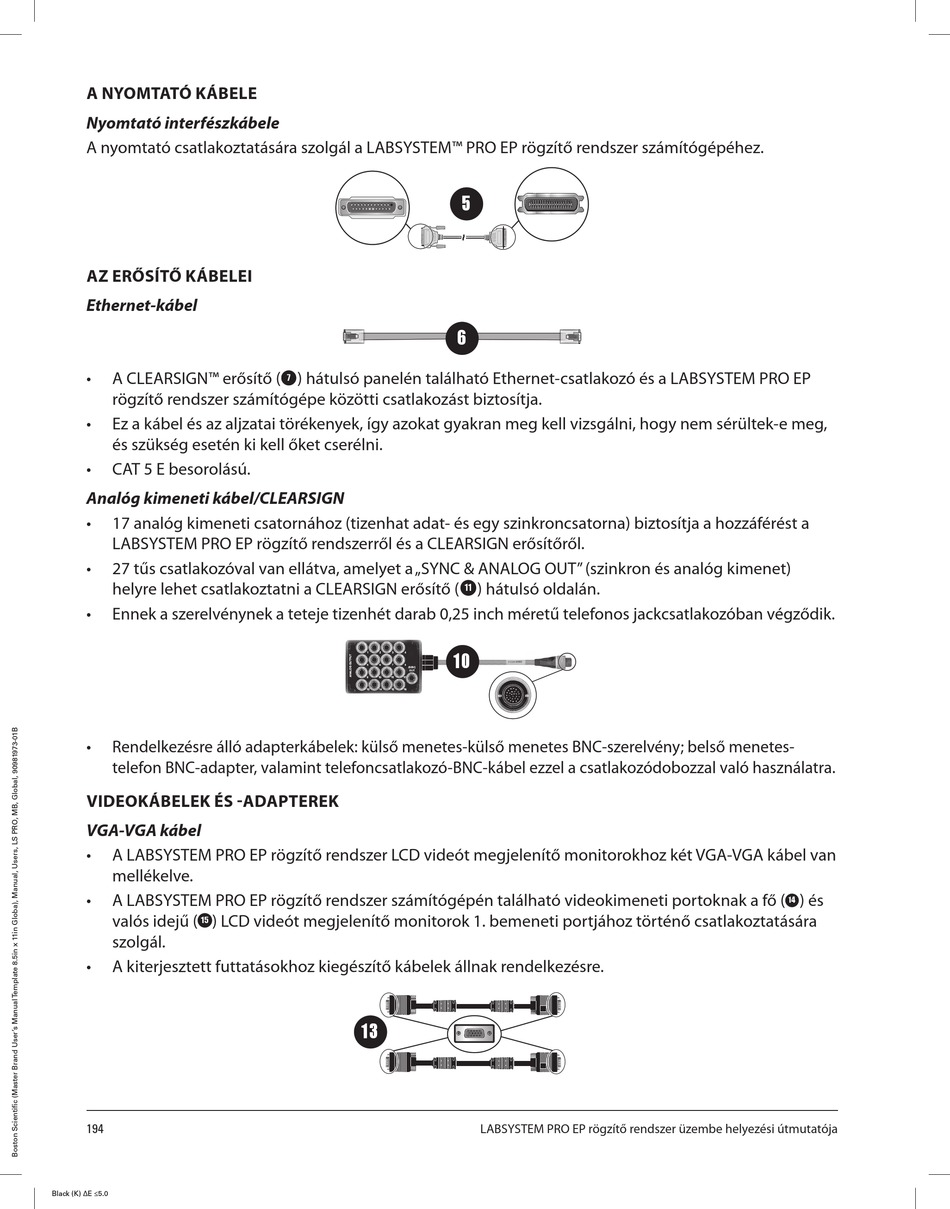

A NYOMTATÓ KÁBELE
Nyomtató interfészkábele
A nyomtató csatlakoztatására szolgál a LABSYSTEM™ PRO EP rögzítő rendszer számítógépéhez.
AZ ERŐSÍTŐ KÁBELEI
Ethernet-kábel
• A CLEARSIGN™ erősítő (
rögzítő rendszer számítógépe közötti csatlakozást biztosítja.
• Ez a kábel és az aljzatai törékenyek, így azokat gyakran meg kell vizsgálni, hogy nem sérültek-e meg,
és szükség esetén ki kell őket cserélni.
• CAT 5 E besorolású.
Analóg kimeneti kábel/CLEARSIGN
• 17 analóg kimeneti csatornához (tizenhat adat- és egy szinkroncsatorna) biztosítja a hozzáférést a
LABSYSTEM PRO EP rögzítő rendszerről és a CLEARSIGN erősítőről.
• 27 tűs csatlakozóval van ellátva, amelyet a „SYNC & ANALOG OUT" (szinkron és analóg kimenet)
helyre lehet csatlakoztatni a CLEARSIGN erősítő (
• Ennek a szerelvénynek a teteje tizenhét darab 0,25 inch méretű telefonos jackcsatlakozóban végződik.
• Rendelkezésre álló adapterkábelek: külső menetes-külső menetes BNC-szerelvény; belső menetes-
telefon BNC-adapter, valamint telefoncsatlakozó-BNC-kábel ezzel a csatlakozódobozzal való használatra.
VIDEOKÁBELEK ÉS -ADAPTEREK
VGA-VGA kábel
• A LABSYSTEM PRO EP rögzítő rendszer LCD videót megjelenítő monitorokhoz két VGA-VGA kábel van
mellékelve.
• A LABSYSTEM PRO EP rögzítő rendszer számítógépén található videokimeneti portoknak a fő (
valós idejű ( ) LCD videót megjelenítő monitorok 1. bemeneti portjához történő csatlakoztatására
15
szolgál.
• A kiterjesztett futtatásokhoz kiegészítő kábelek állnak rendelkezésre.
