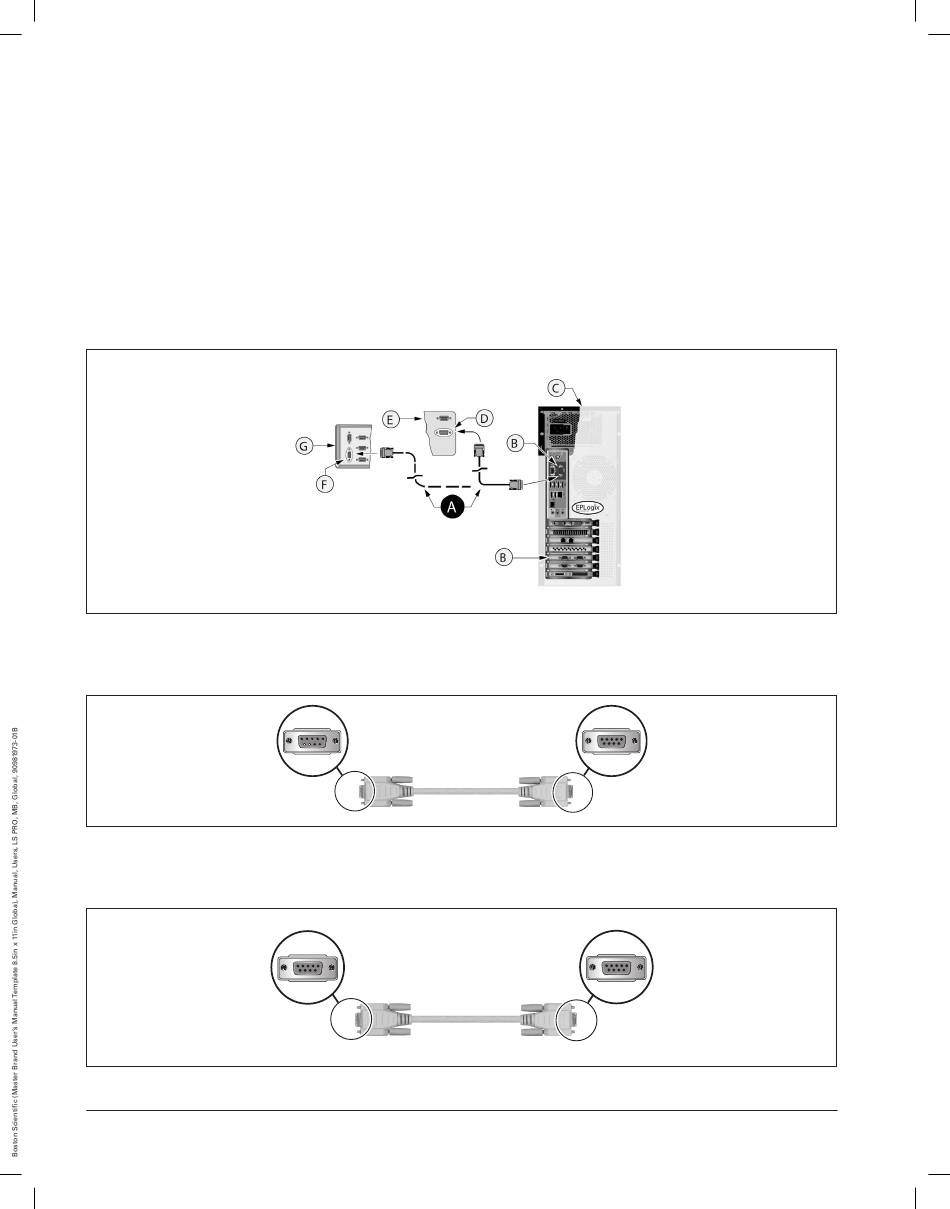

Ordenador LS8900 con Windows 7 (consulte la siguiente figura)
Conecte el cable RS-232 (A) entre un puerto COM (B) del ordenador LABSYSTEM™ PRO (C) y el conector en
serie de 9 clavijas DSub (D) del generador de ablación por RF (E) (consulte las notas a continuación). Ambos
ordenadores disponen de tres puertos COM (COM 1, COM 3 y COM 4).
• Consulte las instrucciones del generador de RF para identificar el puerto en serie que debe emplearse
para conectar el cable al generador.
• Si el ordenador LABSYSTEM debe configurarse para utilizar un generador de RF de Stockert con un
puerto global EP Shuttle de Stockert, consulte la disposición del cable de interfaz del generador de
RF (A) representado por la línea de rayas en la siguiente figura. Solo en esta configuración, el cable
debe conectarse al conector macho DB9 (F) llamado "PC" del puerto global EP Shuttle de Stockert (G).
Se recomienda utilizar el puerto COM 1 para conectar el generador de RF de Stockert al ordenador
LABSYSTEM.
DB9 a DB9, en serie, macho/hembra, estándar RS-232
Se utiliza para conectar el generador de ablación por RF a uno de los puertos COM del ordenador del sistema
de grabación LABSYSTEM PRO EP.
DB9 a DB9, en serie, hembra/hembra, módem nulo RS-232C
Se utiliza para conectar el generador de RF de Stockert con el puerto global EP Shuttle de Stockert a uno de
los puertos COM del ordenador del sistema de grabación LABSYSTEM PRO EP.
