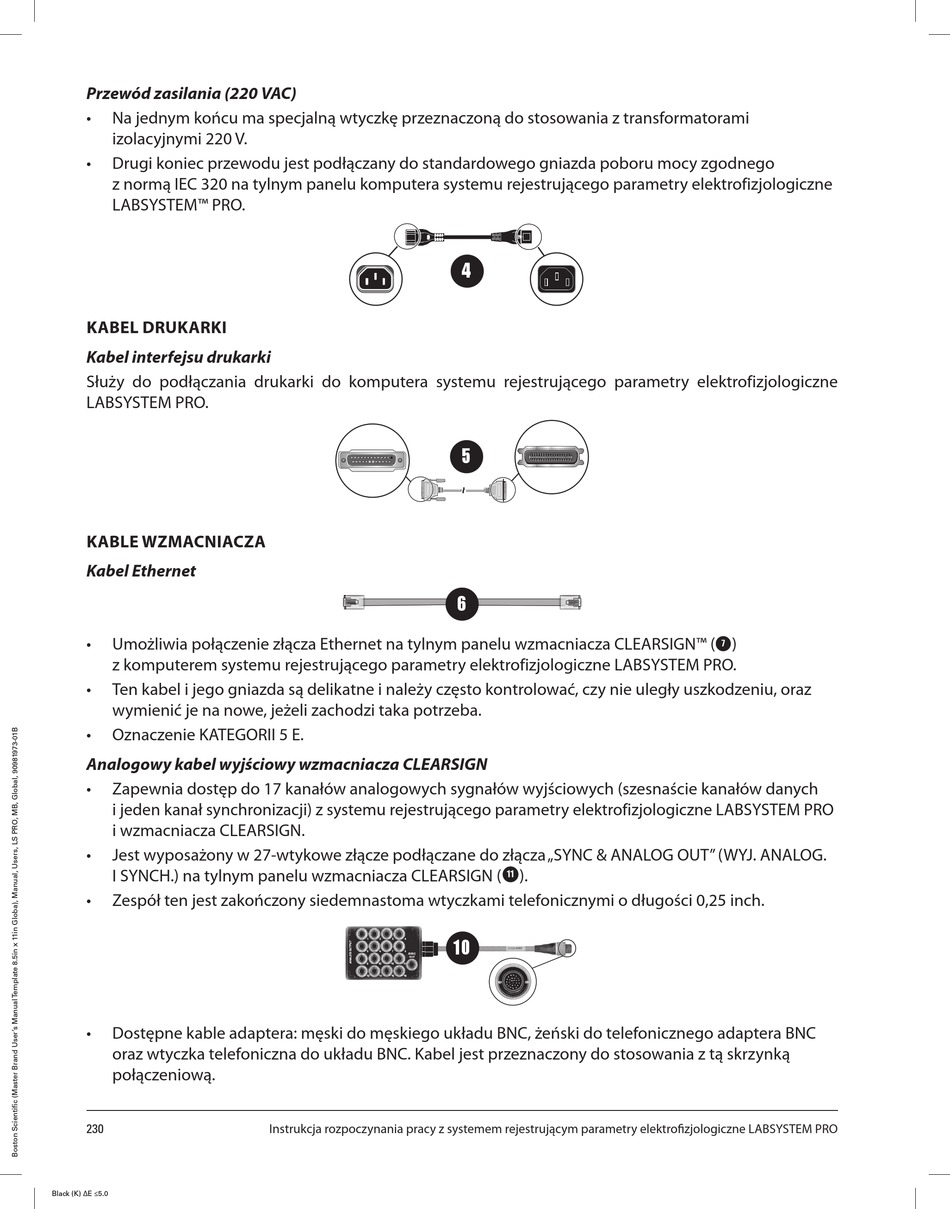

Przewód zasilania (220 VAC)
•
Na jednym końcu ma specjalną wtyczkę przeznaczoną do stosowania z transformatorami
izolacyjnymi 220 V.
•
Drugi koniec przewodu jest podłączany do standardowego gniazda poboru mocy zgodnego
z normą IEC 320 na tylnym panelu komputera systemu rejestrującego parametry elektrofizjologiczne
LABSYSTEM™ PRO.
KABEL DRUKARKI
Kabel interfejsu drukarki
Służy do podłączania drukarki do komputera systemu rejestrującego parametry elektrofizjologiczne
LABSYSTEM PRO.
KABLE WZMACNIACZA
Kabel Ethernet
•
Umożliwia połączenie złącza Ethernet na tylnym panelu wzmacniacza CLEARSIGN™ (
z komputerem systemu rejestrującego parametry elektrofizjologiczne LABSYSTEM PRO.
•
Ten kabel i jego gniazda są delikatne i należy często kontrolować, czy nie uległy uszkodzeniu, oraz
wymienić je na nowe, jeżeli zachodzi taka potrzeba.
•
Oznaczenie KATEGORII 5 E.
Analogowy kabel wyjściowy wzmacniacza CLEARSIGN
•
Zapewnia dostęp do 17 kanałów analogowych sygnałów wyjściowych (szesnaście kanałów danych
i jeden kanał synchronizacji) z systemu rejestrującego parametry elektrofizjologiczne LABSYSTEM PRO
i wzmacniacza CLEARSIGN.
•
Jest wyposażony w 27-wtykowe złącze podłączane do złącza „SYNC & ANALOG OUT" (WYJ. ANALOG.
I SYNCH.) na tylnym panelu wzmacniacza CLEARSIGN (
•
Zespół ten jest zakończony siedemnastoma wtyczkami telefonicznymi o długości 0,25 inch.
•
Dostępne kable adaptera: męski do męskiego układu BNC, żeński do telefonicznego adaptera BNC
oraz wtyczka telefoniczna do układu BNC. Kabel jest przeznaczony do stosowania z tą skrzynką
połączeniową.
230
Black (K) ∆E ≤5.0
Instrukcja rozpoczynania pracy z systemem rejestrującym parametry elektrofizjologiczne LABSYSTEM PRO
