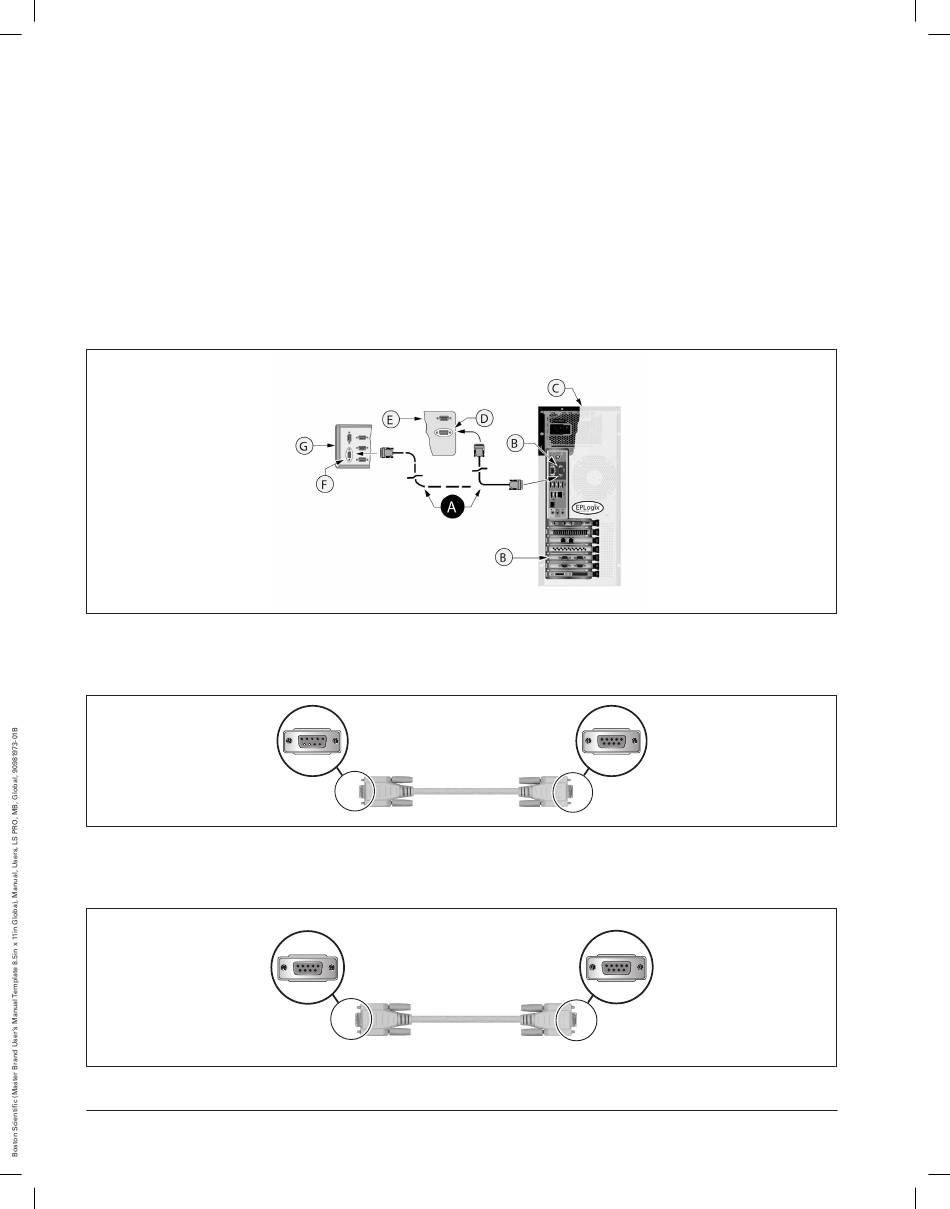

Computador LS8900 Win7 (consulte a figura abaixo)
Ligue o cabo RS-232 (A) entre qualquer porta COM (B) no computador LABSYSTEM™ PRO (C) e um conector de
série DSub de 9 pinos (D) no gerador de ablação por RF (E) (consulte as Notas abaixo). Estão disponíveis três
portas COM (COM 1, COM 3 e COM 4) em ambos os computadores.
• Consulte as instruções fornecidas com o gerador de RF para identificar a porta série correcta a utilizar
quando ligar o cabo ao gerador.
• Se o computador LABSYSTEM se destinar a ser configurado para utilização com um Gerador de RF
Stockert com Porta Global Stockert EP Shuttle, consulte o cabo de interface do gerador de RF (A)
representado pelas linhas tracejadas na figura abaixo. Apenas para esta configuração, o cabo tem
de ser ligado ao conector DB9 macho (F) identificado com "PC" na Porta Global Stockert EP Shuttle
(G). Recomenda-se a utilização da porta COM 1 quando ligar o Gerador de RF Stockert ao computador
LABSYSTEM.
DB9-DB9, série, macho/fêmea, RS-232 padrão
Utilizado para ligar um gerador de ablação por RF a uma das portas COM no computador do Sistema de
Registo LABSYSTEM PRO EP.
DB9-DB9, série, fêmea/fêmea, RS-232C de modem nulo
Utilizado para ligar um Gerador de RF Stockert com Porta Global Stockert EP Shuttle a uma das portas COM no
computador do Sistema de Registo LABSYSTEM PRO EP.
